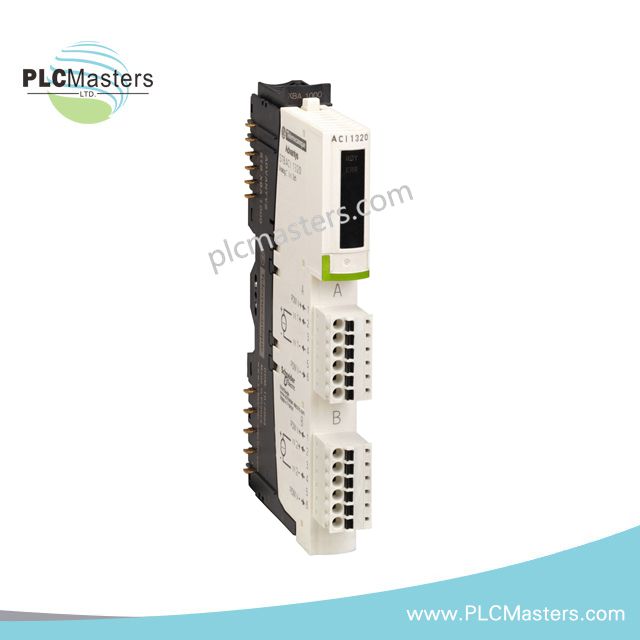

Schneider Kit de Entrada Analógica Estándar STBACI0320K

Descripción del producto

El Schneider Electric STBACI0320K es un kit de entrada analógica de alto rendimiento diseñado para el sistema de E/S distribuidas Modicon STB. Convierte señales de 4–20 mA de dispositivos de campo en datos digitales precisos para el procesamiento por PLC. Además, sus cuatro canales de entrada analógica ofrecen una resolución de 15 bits con soporte de signo, asegurando mediciones precisas. El módulo soporta intercambio en caliente, permitiendo reemplazos seguros sin detener el sistema de automatización. Además, su diseño compacto se integra eficientemente en arquitecturas de control distribuidas, proporcionando operación confiable en entornos industriales exigentes.

Esta solución es ideal para aplicaciones de automatización industrial que requieren adquisición distribuida de señales analógicas, monitoreo de procesos y control de máquinas. Su carcasa con clasificación IP20 y tolerancia al 95% de humedad relativa a 60°C garantizan una fiabilidad a largo plazo. Por lo tanto, los ingenieros pueden implementarla con confianza en condiciones adversas manteniendo la flexibilidad del sistema.

Características clave

• Medición de alta precisión: Resolución de 15 bits con signo para una conversión precisa de señales

• Cuatro entradas analógicas: Admite múltiples señales simultáneamente para una recolección eficiente de datos

• Capacidad de intercambio en caliente: Reemplace módulos sin detener la operación del sistema

• Diseño robusto: Protección IP20 con tolerancia al 95% de humedad a 60°C

• Integración perfecta: Compatible con la base STBXBA2000 y los módulos de distribución STBPDT3100/3105

Especificaciones Técnicas

Características eléctricas

• Tipo de señal de entrada: bucle de corriente 4–20 mA

• Número de canales: 4 entradas analógicas

• Resolución: 15 bits + signo

• Protección contra cortocircuitos: Sí

• Capacidad de intercambio en caliente: Compatible

Mecánico y ambiental

• Altura: 18,4 mm

• Ancho: 128,3 mm

• Profundidad: 70 mm

• Base de montaje: STBXBA2000

• Módulos de distribución compatibles: STBPDT3100 / STBPDT3105

• Tolerancia a la humedad: 95% a 60°C (sin condensación)

• Grado de Protección: IP20

• Peso unitario: 146 g

• Empaque: cartón reciclado ≥70%

Componentes del Kit

• Módulo STBACI0320

• STBXTS2100, conector de resorte de 6 terminales

• STBXTS1100, conector de tornillo de 6 terminales

• Base STBXBA2000

Aplicaciones Típicas

• Adquisición distribuida de señales analógicas en automatización industrial

• Monitoreo de procesos y registro de datos en plantas químicas, alimentarias y manufactureras

• Integración en arquitecturas Modicon STB I/O para automatización remota

• Monitoreo multicanal de máquinas con flexibilidad hot-swap

Preguntas frecuentes

P: ¿Puede este módulo manejar señales distintas a 4–20 mA?
R: No, el STBACI0320K está diseñado específicamente para entradas analógicas de 4–20 mA.

P: ¿Es seguro el hot-swap durante las operaciones?
R: Sí, la funcionalidad hot-swap permite reemplazar el módulo sin interrumpir los procesos.

P: ¿Qué bases y módulos de distribución son compatibles?
R: Funciona con la base STBXBA2000 y los módulos STBPDT3100 / STBPDT3105.

P: ¿Puede operar en ambientes industriales húmedos?
R: Sí, tolera hasta un 95% de humedad relativa a 60°C sin condensación.

P: ¿Qué tan precisa es su conversión analógica?
R: El módulo ofrece una resolución de 15 bits con signo, garantizando lecturas digitales altamente precisas.
