Schneider TCSESM043F23F0 conmutador Ethernet industrial

Descripción del Producto

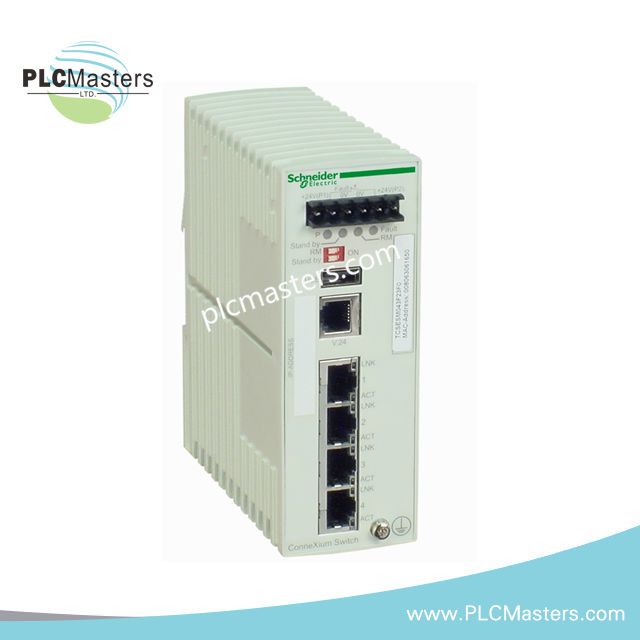

El Schneider Electric TCSESM043F23F0 es un switch industrial Ethernet gestionado ConneXium diseñado para redes de automatización de alta fiabilidad. Cuenta con cuatro puertos de cobre con detección automática de velocidad 10/100 Mbps, proporcionando conectividad de red flexible y segura. Además, este switch soporta protocolos avanzados de gestión de red, permitiendo una integración fluida con PLCs Modicon, sistemas SCADA y arquitecturas de E/S distribuidas. Su diseño robusto asegura un funcionamiento constante en entornos industriales, mientras que el montaje en riel DIN y la protección IP20 simplifican la instalación.

Este switch gestionado mejora el rendimiento y la seguridad de la red. Las características clave incluyen segmentación VLAN, snooping IGMP, duplicación de puertos y monitorización SNMP. Además, los protocolos de redundancia como HiPER Ring, RSTP y acoplamiento de red redundante aumentan la resiliencia de la red. La configuración basada en web, el acceso por interfaz RS232 y los indicadores LED facilitan el diagnóstico y la monitorización. El dispositivo soporta fuentes de alimentación tanto DC como AC, asegurando un despliegue versátil en diversas aplicaciones industriales.

Características Clave

• 4 puertos RJ45 auto-sensing 10/100 Mbps para conectividad de red flexible

• Capacidades de switch gestionado incluyendo VLAN, SNMP, snooping IGMP y duplicación de puertos

• Protocolos de redundancia: HiPER Ring, RSTP, acoplamiento de red redundante

• Configuración y diagnóstico basados en web con soporte serial RS232

• Montaje en riel DIN con protección IP20 para entornos industriales

• Indicadores LED bicolor para estado de puerto, fallo y gestión de anillo

• Flexibilidad en la fuente de alimentación: 12–48 VDC o 18–30 VAC

Especificaciones Técnicas

• Puertos Ethernet: 4 × RJ45, 10/100 Mbps, auto-sensing

• Protocolos Soportados: Ethernet TCP/IP, SNMP, HTTP/HTTPS, SSH, Telnet, LLDP, SNTP, MRP

• Redundancia: HiPER Ring, RSTP, acoplamiento de red redundante

• Interfaz de Configuración: Servidor web, puerto serial RS232

• Fuente de Alimentación: 12–48 VDC (rango 9.6–60 VDC), 18–30 VAC

• Consumo de Energía: 5.3 W

• Tipo de Montaje: Riel DIN de 35 mm

• Tipo de Cable: Par trenzado apantallado (Cat 5E)

• Distancia Máxima de Cable: 100 m por segmento

• Indicadores LED: LEDs bicolor para puerto, fallo y gestión de anillo

• Temperatura de Operación: -10°C a +60°C

• Clasificación de Protección: IP20

• Dimensiones: 47 mm (An) × 131 mm (Al) × 111 mm (Pr)

• Peso: 0.4 kg

Aplicaciones Típicas

• Redes de automatización industrial que requieren alta fiabilidad y seguridad

• Integración con PLCs Modicon y sistemas SCADA

• Arquitecturas de E/S distribuidas en plantas de manufactura

• Redes de control de procesos que demandan redundancia y monitorización en tiempo real

• Segmentación de red y gestión de tráfico en Ethernet industrial

Preguntas Frecuentes

P1: ¿Puede este switch funcionar con alimentación tanto AC como DC?
R1: Sí, soporta 12–48 VDC y 18–30 VAC, ofreciendo opciones flexibles de instalación.

P2: ¿Cómo mejora el switch la fiabilidad de la red?
R2: Soporta protocolos de redundancia como HiPER Ring y RSTP, reduciendo riesgos de tiempo de inactividad.

P3: ¿Está disponible la configuración remota?
R3: Sí, puede configurar y monitorizar el switch vía servidor web o interfaz RS232.

P4: ¿Qué condiciones ambientales puede soportar?
R4: Opera de forma fiable entre -10°C y +60°C con humedad no condensante del 10–95%.

P5: ¿Se puede montar en un riel DIN?
R5: Sí, el switch está diseñado para instalación en riel DIN de 35 mm con protección IP20.
