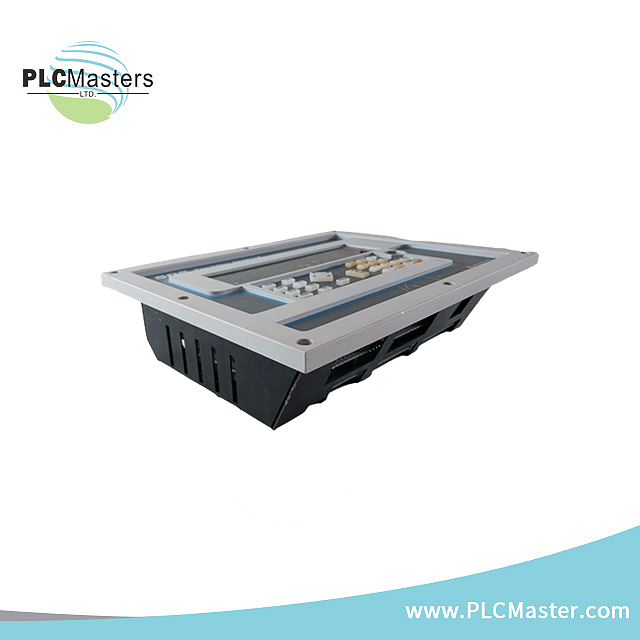

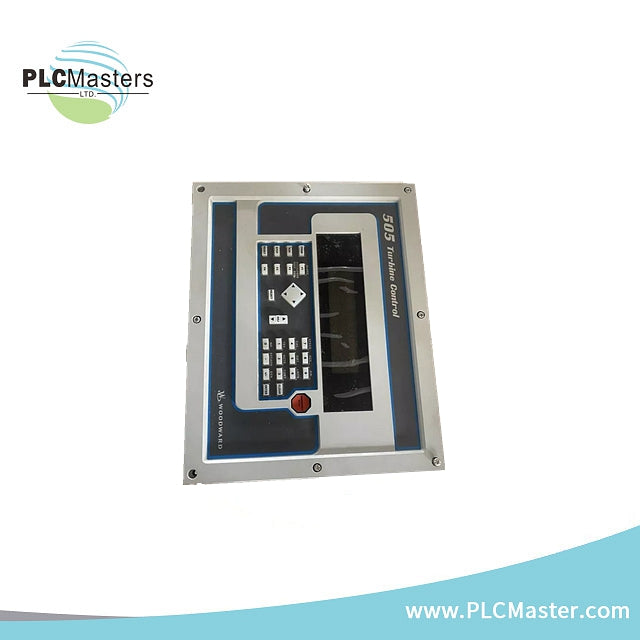

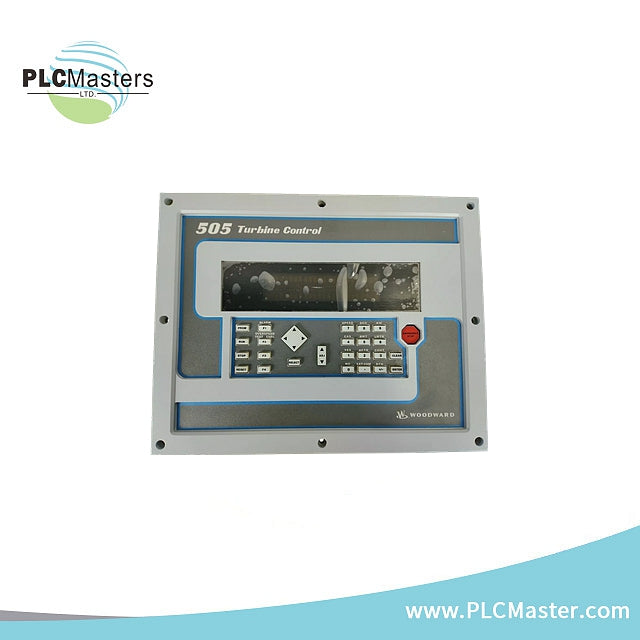

Woodward 9907-164 505 Gobernador Digital
$222.00
$466.00
Descripción
Resumen
- Unidad de control basada en microprocesador para turbinas de vapor, turbogeneradores y módulos turboexpansores
- Ofrece control preciso de velocidad y carga
- Incluye una variedad de opciones de entrada y salida
Especificaciones técnicas
Especificaciones de hardware
Ambiental
- Humedad: Especificación de prueba Lloyd’s No. 1, 1996, Prueba de humedad #1: Dos ciclos de temperatura entre 20 y 55 °C con 95% de humedad relativa en 48 horas
- Temperatura de operación: Sin carcasa (8923-439) = -25 a +65 °C, Con carcasa (8923-439) = –20 a +60 °C
- Temperatura de almacenamiento: –40 a +85 °C
- Choque: US MIL-STD-810C, Figura 516.2-1 procedimiento 1b (pulso semisinusoidal de 30 g y 11 ms)
- Vibración: Especificación de prueba Lloyd’s No. 1, 1996, Prueba de vibración #1: 5-13.2 Hz, 1.0 mm; 13.2–100 Hz, 0.7 g
- Resistencia a la contaminación: IEC 664-1 Grado de contaminación 2; recubrimiento de poliacrilato resistente a gases NO2, CO2, SO2 y H2S
Fuente de alimentación
- Resistencia de aislamiento/HiPot: Fuente de alimentación de 24 Vdc: 707 Vdc desde la entrada de potencia al chasis; versión 120 Vac/dc y 220 Vac: 2200 Vdc desde la entrada de potencia al chasis
- Entradas de potencia: Bajo voltaje dc (18–32 Vdc), ac/dc (90–150 Vdc o 88–132 Vac), alto voltaje ac (180–264 Vac)
- Salidas de potencia: Tres fuentes de alimentación aisladas de 5 Vdc para puerto de comunicaciones, alimentación digital de 5 Vdc (máx. 2.5 A), alimentación analógica de 24 Vdc (máx. 1.275 A), alimentación analógica de 15 Vdc (máx. 150 mA), alimentación analógica de –15 Vdc (máx. 150 mA), alimentación de entrada de contacto aislado de 24 Vdc (máx. 100 mA)
Microprocesador
- Microcontrolador Motorola 68332/20 MHz
Especificaciones generales de E/S
Entradas analógicas
- Entradas: Seis de 4–20 mA (una aislada, cinco no aisladas)
- Resolución: 16 bits en un rango completo de 0-25 mA
- Precisión: Entrada no aislada: 0.145%, Entrada aislada: 0.186%
- Deriva de temperatura: No aislado: 130ppm/°C, Aislado: 245ppm/°C
- Aislamiento: No aislado: 2 MΩ al chasis; Aislado: ohmios infinitos al chasis
Entradas de sensor de velocidad
- Canales: Dos, seleccionables con jumper entre entrada MPU y de proximidad
- Entrada MPU: Rango de voltaje de 1–25 VRMS, 100–15000 Hz
- Entrada de proximidad: Rango de voltaje de 16–28 Vdc, 0,5–15000 Hz
- Resolución: Mínimo de 12 bits, 16 bits a 100 Hz
- Precisión: 0,027% en el peor caso sobre temperatura y tiempo
Controladores de actuadores
- Canales: Dos, seleccionables por software para rangos de 4–20 mA o 20–160 mA
- Lectura de corriente: Para detectar sobrecorriente o subcorriente
- Oscilación: Seleccionable por software (0–10 mA)
- Resolución: 10 bits sobre el rango a escala completa
- Precisión: 0,25% de la salida a escala completa en el peor caso a 25 °C
Salidas Analógicas
- Salidas: Seis salidas configurables por software de 4–20 mA
- Carga: 600 Ω máximo
- Resolución: 10 bits sobre un rango de 25 mA a escala completa
- Precisión: 0,4% de 25 mA de salida a escala completa en el peor caso a 25 °C
Salidas de relé
- Salidas: Ocho relés configurables por software
- Contactos: Un conjunto de contactos tipo C por salida de relé
- Calificaciones: Calificaciones reconocidas europeas y UL
Entradas discretas
- Entradas: 16 entradas discretas aisladas
- Alimentación: Alimentación aislada de +24 V proporcionada
- Consumo: 2.5 mA por entrada cuando el contacto está cerrado
Puertos de Comunicaciones Modbus
- Puertos: Dos aislados
- Protocolos: RTU y ASCII
- Velocidades de Baudios: Hasta 57600
- Hardware: Soporta RS-232, RS-422, RS-485
- Longitud del Cable: La longitud máxima del cable de red es 1220 m/4000 ft
Puerto de Comunicaciones para Computadora Personal
- Puerto: Uno aislado
- Protocolo: Solo RS-232
- Velocidades de Baudios: Hasta 57600
- Longitud del Cable: La longitud máxima es 15 m (50 ft)
Interfaz de Operador Incorporada
- Pantalla: Pantalla LED de dos líneas por 24 caracteres
- Teclado: Multifunción de 30 teclas
- Botones: Parada de emergencia y prueba de sobrevelocidad
- Indicadores: LED de alarma y prueba de sobrevelocidad
Especificaciones del software
- Control de Velocidad/Carga: NEMA D o mejor
- Tasa de Ejecución: Control de Velocidad/Carga: 10 ms, Control Auxiliar: 20 ms, otros según especificado
