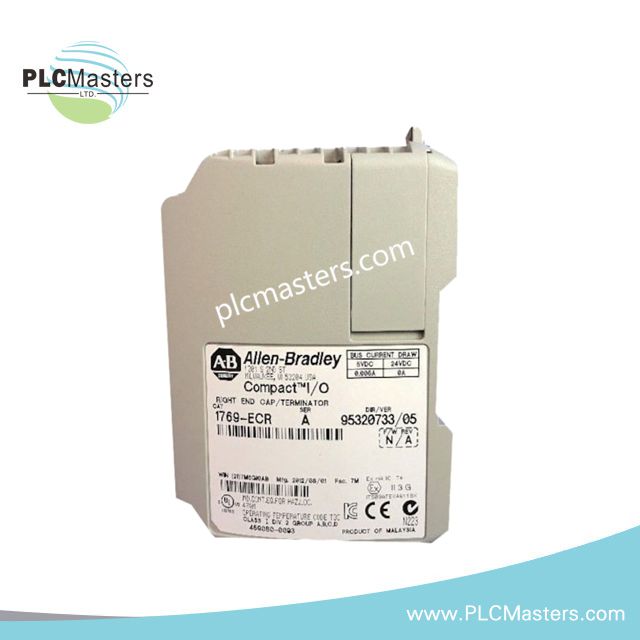

1769-ECRK ترمیناتور کامپکت I/O آلن-برادلی
$123.00
$320.00
توضیحات

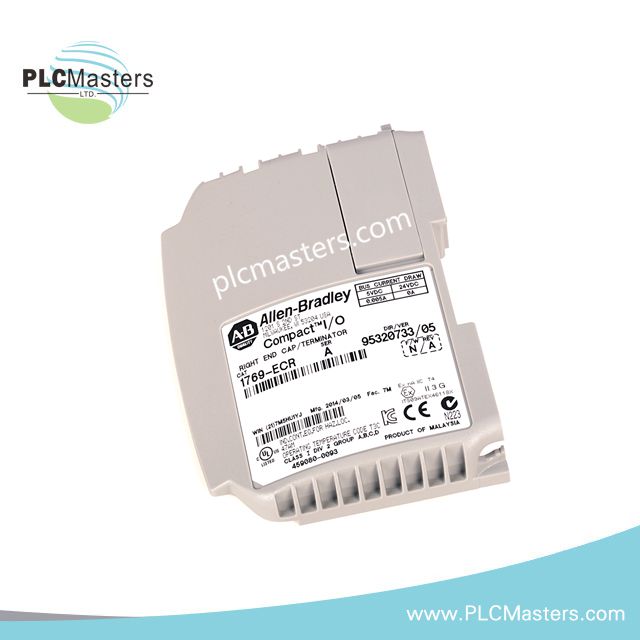

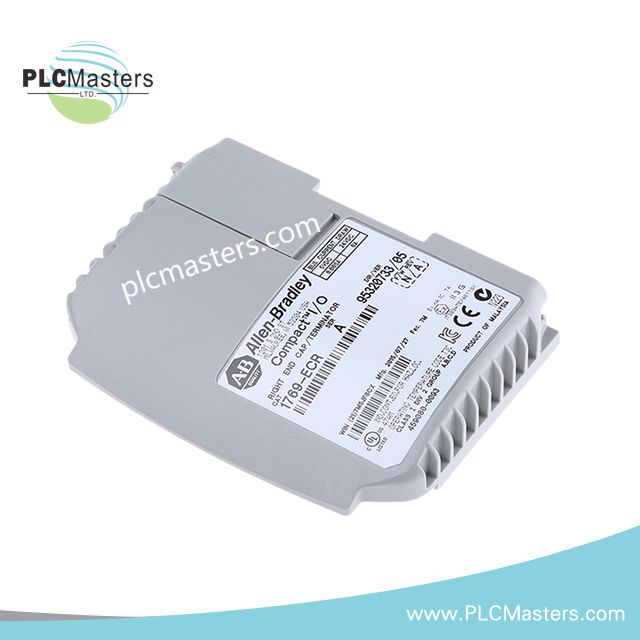

کیت ترمیناتور انتهایی راست Allen-Bradley 1769-ECRK Compact I/O
Allen-Bradley 1769-ECRK، که بهعنوان کیت ترمیناتور Compact I/O مدل 1769-ECR نیز شناخته میشود، بهعنوان یک قطعه سختافزاری غیرفعال برای خاتمه باس الکتریکی در سیستمهای CompactLogix 1769 و MicroLogix 1500 I/O عمل میکند. این کیت اتصال باس Compact I/O سمت راست را تکمیل کرده و پیوستگی فیزیکی بکپلین را برای عملکرد بانک ماژول حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-ECRK |
| برند | Allen-Bradley |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.44 پوند |
| ابعاد | 35 × 118 × 87 میلیمتر |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | دستگاه غیرفعال، بدون مصرف برق خارجی |
| نوع محصول | کیت ترمیناتور Compact I/O |
| کارکرد | درپوش انتهایی راست و خاتمه باس الکتریکی |
| قطعات همراه | درپوش انتهایی 1769-ECR و لوازم نصب |
| سازگاری | کنترلرهای CompactLogix 1769 و سیستمهای MicroLogix 1500 |
| ولتاژ ایزولاسیون | عایق کاری عملکردی پیوسته 30 ولت |
| روش نصب | نصب روی ریل DIN یا پنل |
| مقاومت در برابر شوک | 30 g در حالت کاری، 50 g در حالت غیرکاری |
| مقاومت در برابر لرزش | 5 g در فرکانس 10-500 هرتز |
ویژگیهای خاتمه باس Compact I/O
1769-ECRK خاتمه فیزیکی سمت راست مجموعه ماژول Compact I/O را فراهم میکند. این قطعه مسیر اتصال الکتریکی لازم برای باس توسعه I/O را حفظ کرده و از شرایط باز بودن انتهای باس در حین عملکرد سیستم جلوگیری میکند.
طراحی غیرفعال این قطعه فاقد مدار پردازشی یا فرمور قابل تنظیم است. نصب آن نیازمند قرار دادن ترمیناتور در موقعیت نهایی ماژول بانک I/O برای تکمیل معماری Compact I/O است.
سؤالات متداول
س: آیا 1769-ECRK یک ماژول ارتباطی فعال است؟
ج: خیر. 1769-ECRK یک قطعه خاتمه غیرفعال است و شامل پردازش ارتباطات، فرمور یا نیاز به برق خارجی نمیباشد.
س: 1769-ECRK در کجای سیستم Compact I/O نصب میشود؟
ج: این کیت در سمت راست آخرین ماژول Compact I/O در بانک ماژول نصب میشود تا اتصال باس الکتریکی را تکمیل کند.
س: آیا میتوان 1769-ECRK را بدون تغییر پیکربندی کنترلر تعویض کرد؟
ج: ترمیناتور شامل داده پیکربندی نیست. تعویض آن شرایط خاتمه فیزیکی باس I/O را بدون تغییر فرمور بازیابی میکند.
راهنمای نصب در محل
1769-ECRK را پس از محکم شدن مکانیکی تمام ماژولهای I/O، در انتهای راست بانک ماژول Compact I/O نصب کنید. قبل از روشن کردن سیستم، اطمینان حاصل کنید که درپوش انتهایی کاملاً با رابط کانکتور ماژول درگیر شده است.
سیمکشی I/O را تا حد امکان جدا از هادیهای برق با ولتاژ بالا و کابلهای سوئیچینگ فرکانس بالا عبور دهید. روشهای مناسب اتصال زمین کابینت را رعایت کرده و اطمینان حاصل کنید که شیلد کابلها مطابق طراحی اتصال زمین سیستم خاتمه یافتهاند.
برای کاربردهای نصب روی پنل، تراز مکانیکی بین مجموعه ماژول و قطعه خاتمه را تأیید کنید تا از فشار روی کانکتورها جلوگیری شود. در هنگام تعمیر و نگهداری، اتصال باس I/O را بررسی کنید قبل از اینکه سیستم را دوباره روشن کنید.
