منبع تغذیه PLC-5 آلن-برادلی مدل 1771-P7
$123.00
$320.00
توضیحات

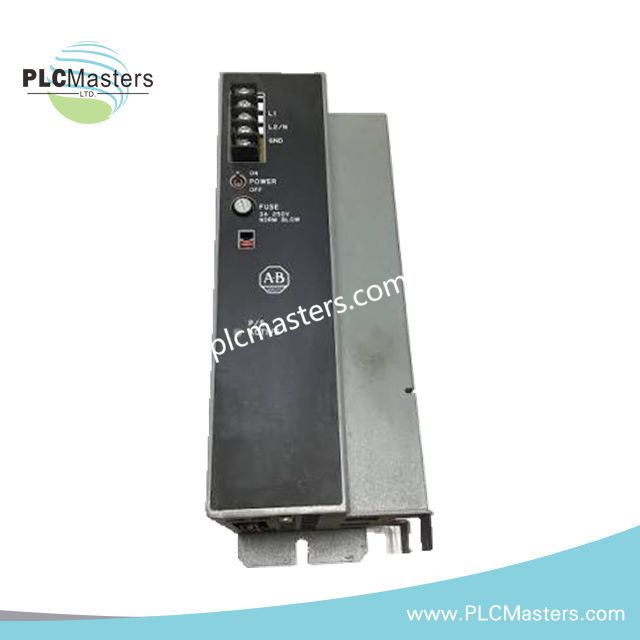

ماژول منبع تغذیه AC Allen-Bradley 1771-P7/B PLC-5
Allen-Bradley 1771-P7/B، که بهعنوان 1771-P7 نیز شناخته میشود، یک ماژول منبع تغذیه AC اختصاصی برای توزیع توان تنظیمشده در بَکپلین داخل شاسیهای PLC-5 و 1771 I/O است. این ماژول ورودی 120 VAC را به خروجی 5 VDC برای پردازنده، ماژولهای I/O و ارتباطات از طریق بَکپلین شاسی تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-P7/B |
| برند | Allen-Bradley |
| ساخت | ایالات متحده |
| وزن | 2 پوند |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف توان | 56 W توان ورودی واقعی؛ 16 W اتلاف توان |
| ولتاژ ورودی | 120 VAC نامی؛ محدوده 97-132 VAC |
| فرکانس ورودی | 47-63 هرتز |
| جریان ورودی | 1.0 A در 120 VAC |
| توان ظاهری ورودی | 89 VA |
| بار ترانسفورماتور | 140 VA |
| ولتاژ خروجی | 5 VDC تنظیمشده |
| جریان خروجی | تا 8 A |
| ولتاژ ایزولاسیون | تحمل 1000 VAC به مدت 60 ثانیه |
| رتبه فیوز | 2 A، 250 V کندسوز |
| محدوده رطوبت | 5-95% بدون تراکم |
| رتبه شوک | 30 g در حالت کاری؛ 50 g در حالت غیرکاری |
| رتبه لرزش | 2 g در 10-500 هرتز |
| نوع محفظه | سبک باز |
ویژگیهای توان EtherNet/IP و بَکپلین PLC-5
1771-P7/B توان 5 VDC تنظیمشده را مستقیماً به بَکپلین شاسی 1771 ارائه میدهد. این ماژول یک اسلات شاسی را اشغال میکند و توزیع توان به پردازندههای PLC-5، ماژولهای I/O و ماژولهای رابط ارتباطی را پشتیبانی میکند. مرحله ورودی AC منابع 120 VAC را میپذیرد و خروجی DC مورد نیاز سختافزار متصل به شاسی را حفظ میکند.
منبع تغذیه شامل نشانگرهای خروجی DC و وضعیت OK توان برای تأیید سختافزار محلی است. سیگنال خاموش شدن زمانی تولید میشود که ولتاژ ورودی AC زیر آستانه عملیاتی کاهش یابد، که به سیستم کنترل اجازه میدهد تا رویههای محافظت از حافظه معتبر را اجرا کند.
این ماژول از اتصال موازی با استفاده از کابل 1771-CT پشتیبانی میکند تا ظرفیت جریان موجود را افزایش دهد یا پیکربندیهای توان افزونه را پشتیبانی کند. محاسبه بار بَکپلین مناسب هنگام ترکیب چند منبع تغذیه ضروری است.
سؤالات متداول
س: ولتاژ بَکپلین که Allen-Bradley 1771-P7/B ارائه میدهد چیست؟
ج: این ماژول خروجی 5 VDC تنظیمشده را به بَکپلین شاسی 1771 I/O برای ماژولهای سیستم PLC-5 متصل شده فراهم میکند.
س: آیا 1771-P7/B میتواند با ولتاژهای ورودی غیر از 120 VAC کار کند؟
ج: محدوده ورودی عملیاتی مشخص شده 97-132 VAC با فرکانس 47-63 هرتز است. عملکرد خارج از این محدوده مشخص نشده است.
س: آیا 1771-P7/B از عملکرد موازی پشتیبانی میکند؟
ج: بله. این ماژول میتواند با منابع سازگار دیگر با استفاده از کابل 1771-CT به صورت موازی برای افزایش ظرفیت جریان یا تنظیمات توان افزونه متصل شود.
راهنمای نصب میدانی
1771-P7/B را در یک اسلات خالی از شاسی 1771 I/O سازگار نصب کنید و قبل از روشن کردن سیستم، نیازهای توان شاسی را بررسی کنید. سیمکشی ورودی AC را از طریق ترمینال بلوک ارائه شده مطابق با استانداردهای نصب الکتریکی مربوطه متصل کنید.
فاصله بین سیمکشی توان AC و کابلهای سیگنال سطح پایین را حفظ کنید تا تداخل الکتریکی کاهش یابد. شیلد کابلها را با استفاده از روشهای استاندارد زمین صنعتی متصل کنید و نقاط زمین را بر اساس طراحی کابینت سیستم انتخاب کنید. قبل از افزودن ماژولهای اضافی، اطمینان حاصل کنید که بار بَکپلین شاسی از ظرفیت منبع تغذیه 5 VDC موجود تجاوز نکند.
هنگام استفاده از پیکربندیهای منبع تغذیه موازی، کابلهای اتصال تأیید شده را نصب کرده و قطبیت سیمکشی صحیح را قبل از راهاندازی تأیید کنید. تهویه مناسب کابینت را فراهم کرده و محیط عملیاتی مشخص شده را حفظ کنید.
