ماژول آلن-برادلی دیتا هایوی پلاس مدل 1784-U2DHP
$123.00
$320.00
توضیحات

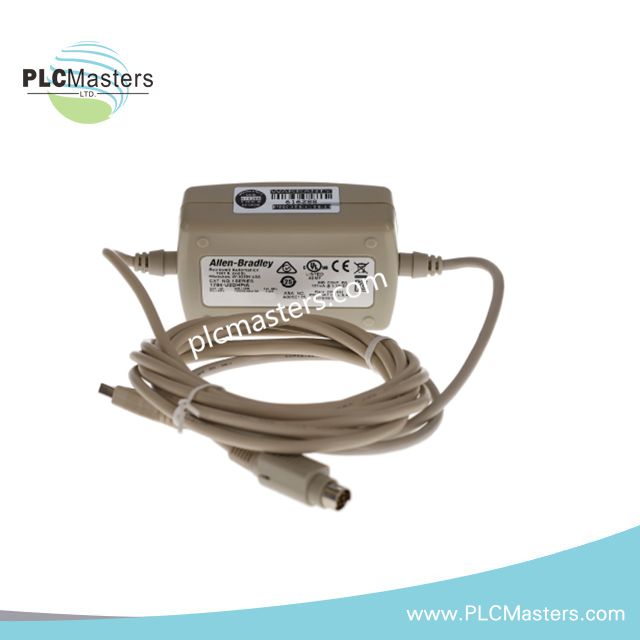

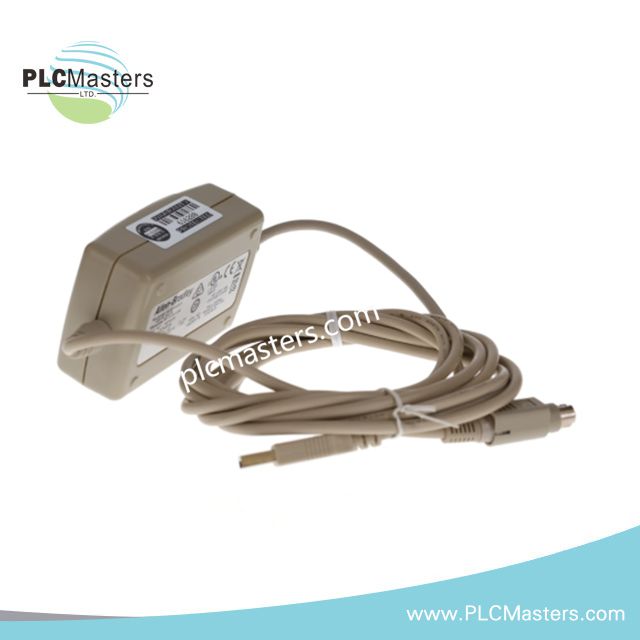

ماژول ارتباطی Allen-Bradley 1784-U2DHP Data Highway Plus
Allen-Bradley 1784-U2DHP، که بهعنوان ماژول ارتباطی 1784-U2DHP Data Highway Plus نیز شناخته میشود، بهعنوان یک دستگاه رابط USB به DH+ برای اتصال مستقیم بین ایستگاههای برنامهنویسی و سیستمهای شبکه Allen-Bradley Data Highway Plus عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1784-U2DHP |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 0.44 پوند |
| دمای کاری | 0 تا 55 درجه سانتیگراد |
| مصرف برق | حداکثر 1.575 W |
| نوع محصول | ماژول ارتباطی USB به Data Highway Plus (DH+) |
| رابط ارتباطی | USB به شبکه DH+ |
| سرعت ارتباط | 57.6 Kbps در 3048 متر؛ 115.2 Kbps در 1524 متر؛ 230.4 Kbps در 762 متر |
| ولتاژ تغذیه | حداکثر 5.00 VDC تا 5.25 VDC |
| جریان مصرفی | 125 mA |
| رده حفاظتی بدنه | IP30 |

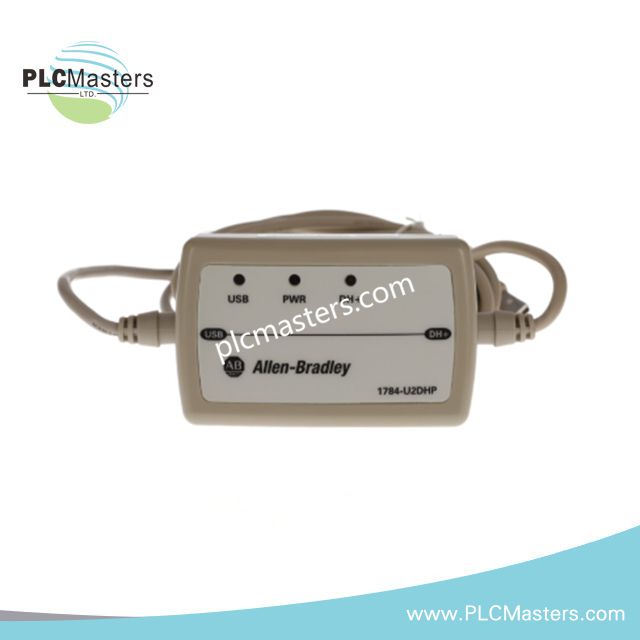

| نمایشگرهای LED | قدرت USB، وضعیت شبکه DH+ |
| طول کابل | 10 فوت |
| نوع کانکتور | 8 پین DIN به پورت USB |
| کنترلرهای سازگار | پردازندههای PLC-5 به جز مدلهای Classic PLC-5؛ پردازندههای SLC 5/04 |
| خانواده محصول | PLC-5 |
ویژگیهای رابط ارتباطی EtherNet/IP و PLC
1784-U2DHP دسترسی مبتنی بر USB به گرههای شبکه Data Highway Plus را از طریق رابط ایستگاه کاری فراهم میکند. این ماژول زمانبندی ارتباط DH+ و تبادل داده بین کامپیوترهای متصل به USB و کنترلرهای PLC-5 یا SLC 5/04 را مدیریت میکند. انتخاب سرعت ارتباطی بستگی به فاصله شبکه و شرایط لایه فیزیکی DH+ دارد.
این ماژول عملیات برنامهنویسی و پیکربندی PLC را از طریق محیطهای نرمافزاری سازگار Allen-Bradley پشتیبانی میکند. سختافزار رابط از طریق تشخیص LEDهای یکپارچه، وضعیت تأمین برق USB و فعالیت ارتباط شبکه DH+ را نمایش میدهد.
سؤالات متداول
س: چه خانوادههای کنترلر از طریق 1784-U2DHP قابل اتصال هستند؟
ج: این ماژول پردازندههای PLC-5 به جز مدلهای Classic PLC-5 شامل PLC-5/10، PLC-5/12، PLC-5/15 و PLC-5/25 را پشتیبانی میکند. همچنین پردازندههای SLC 5/04 را نیز پشتیبانی میکند.
س: نیاز برق 1784-U2DHP چقدر است؟
ج: این ماژول با تغذیه 5.00 VDC تا 5.25 VDC کار میکند و حداکثر توان مصرفی آن 1.575 W است.
س: سرعت ارتباط DH+ چگونه با فاصله شبکه تغییر میکند؟
ج: این ماژول سرعت 230.4 Kbps را در فواصل کوتاه تا 762 متر، 115.2 Kbps تا 1524 متر و 57.6 Kbps تا 3048 متر پشتیبانی میکند.
راهنمای نصب در محل
1784-U2DHP را در نقطه اتصال سمت ایستگاه کاری نصب کنید بهطوریکه کابل USB مستقیماً به کامپیوتر برنامهنویسی متصل باشد و رابط DH+ به بخش شبکه متصل شود.
سیمکشی ارتباط DH+ را جدا از کابلهای برق با ولتاژ بالا، سیمهای موتور و هادیهای سوئیچینگ فرکانس بالا عبور دهید تا تداخل الکتریکی کاهش یابد. شیوههای مناسب محافظت کابل را مطابق با الزامات نصب شبکه DH+ رعایت کنید. قبل از راهاندازی، اتصال کانکتورها، شرایط خاتمه شبکه و وضعیت LEDهای ارتباط را بررسی کنید.
از نصب ماژول ارتباطی در مکانهایی که دمای کاری یا محدودیتهای حفاظتی بدنه مشخص شده را تجاوز میکند، خودداری کنید. پیش از برقراری ارتباط PLC، از سازگاری نسخه فریمور کنترلر و نرمافزار برنامهنویسی اطمینان حاصل کنید.
