کابل توسعهدهنده/اتصال متقابل Allen-Bradley Flex I/O مدل 1794-CE1
$123.00
$320.00
توضیحات

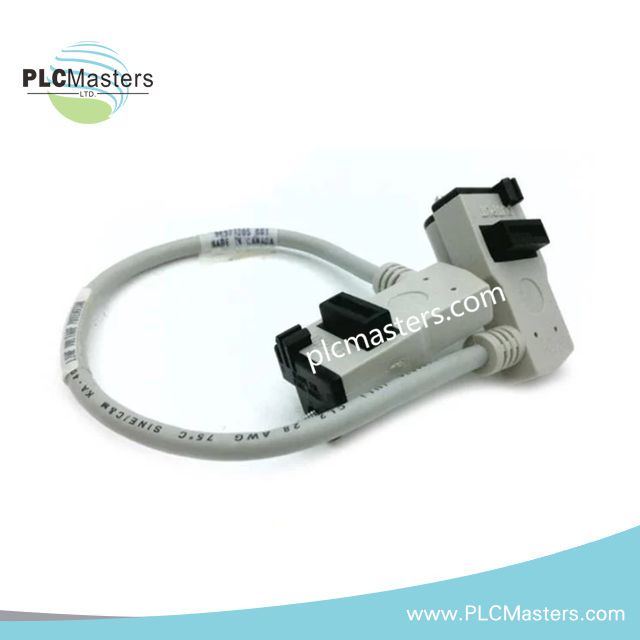

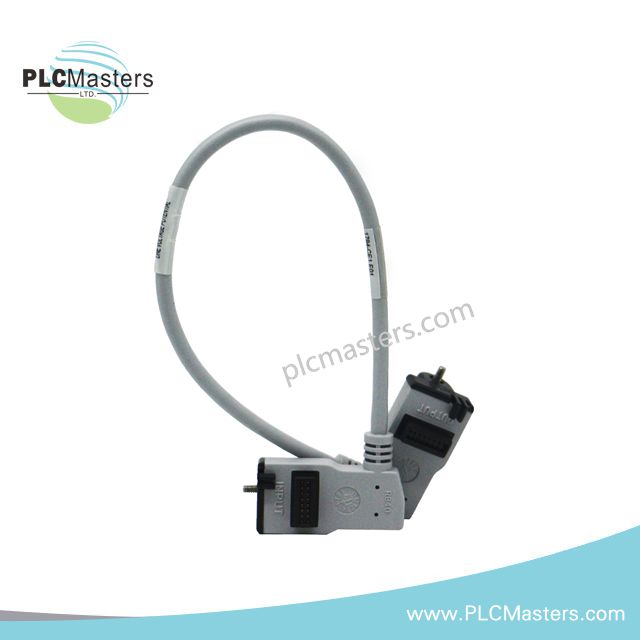

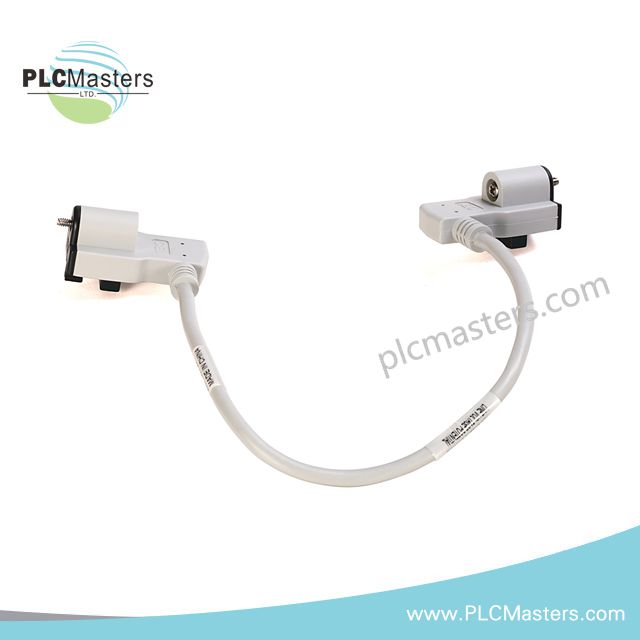

کابل توسعهدهنده/اتصال متقابل Allen-Bradley 1794-CE1 Flex I/O
Allen-Bradley 1794-CE1، که بهعنوان کابل توسعهدهنده/اتصال متقابل 1794-CE1 Flex I/O نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای گسترش اتصالات الکتریکی بین آداپتورهای FLEX I/O و پایههای ترمینال در سیستم Flex I/O 1794 عمل میکند.
تجزیه پسوند و ماتریس مدل
1794-CE1 یک شماره کاتالوگ ثابت در خانواده کابلهای Allen-Bradley Flex I/O 1794 است. مستندات موجود، نام کامل کاتالوگ را 1794-CE1 با طول کابل 0.3 متر (1 فوت) و کانکتور 15 پین D-shell نر به نر مشخص میکند. هیچ تجزیه پسوند اضافی در دادههای موجود ذکر نشده است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-CE1 |
| برند | Allen-Bradley |
| مبدا | در دادههای موجود مشخص نشده است |
| نوع محصول | کابل توسعهدهنده/اتصال متقابل |
| خط تولید | Flex I/O 1794 |
| سازگاری ورودی/خروجی | آداپتورهای FLEX I/O و پایههای ترمینال |
| طول کابل | 0.3 متر (1 فوت) |
| نوع کانکتور | 15 پین D-shell نر به نر |
| کانکتور محافظتشده | بله |
| نوع نصب | سبک باز |
| نوع اتصال | اتصال پیچ |
| رتبهبندی محفظه | IP20 |
| وزن | 0.15 پوند |
| دمای کاری | 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت) |
| مصرف برق | کابل اتصال غیرفعال، بدون مصرف برق خارجی |
شبکههای تعیینشده EtherNet/IP و مقیاسپذیری چگالی ورودی/خروجی
Allen-Bradley 1794-CE1 اتصال فیزیکی بین آداپتورهای Flex I/O و پایههای ترمینال را بدون پردازش فعال سیگنال فراهم میکند. این کابل مسیر الکتریکی لازم برای اتصالات مرتبط با FlexBus در معماری ورودی/خروجی توزیعشده 1794 را حفظ میکند.
طراحی کانکتور محافظتشده 15 پین D-shell نر به نر، مدیریت یکپارچگی سیگنال را در نصبهای کابینت کنترل صنعتی پشتیبانی میکند. هنگام نصب در نزدیکی دستگاههای سوئیچینگ یا هادیهای جریان بالا، رعایت مسیرکشی صحیح کابل و روشهای اتصال محافظ ضروری است.
این کابل بهعنوان بخشی از ساختار توسعه مدولار Flex I/O استفاده میشود و با اجازه دادن به جداسازی فیزیکی بین اجزای متصل Flex I/O، مقیاسپذیری چگالی ورودی/خروجی را در حالی که پیوستگی اتصال سیستم را حفظ میکند، پشتیبانی میکند.
سؤالات متداول
س: آیا 1794-CE1 به منبع تغذیه خارجی نیاز دارد؟
ج: خیر. 1794-CE1 یک کابل توسعهدهنده/اتصال غیرفعال است و به اتصال برق خارجی نیاز ندارد.
س: رابط کانکتور ارائه شده توسط 1794-CE1 چیست؟
ج: این کابل از کانکتورهای محافظتشده 15 پین D-shell نر به نر برای اتصال بین آداپتورهای سازگار FLEX I/O و پایههای ترمینال استفاده میکند.
س: چه شرایط نصب باید برای این کابل در نظر گرفته شود؟
ج: مسیرکشی کابل باید از نزدیکی غیرضروری به سیمکشی ولتاژ بالا و منابع نویز الکترومغناطیسی اجتناب کند. پیوستگی محافظ باید مطابق با روش زمینکردن کابینت حفظ شود.
راهنمای نصب میدانی
1794-CE1 را فقط بین اجزای سازگار Flex I/O 1794 که برای اتصال کابل توسعهدهنده مشخص شدهاند نصب کنید. قبل از سفت کردن سختافزار اتصال، اطمینان حاصل کنید که هر دو کانکتور 15 پین D-shell بهدرستی تراز شدهاند.
کابل را از خطوط تغذیه موتور، سیمکشی کنتاکتور و سایر مدارهای سوئیچینگ جریان بالا جدا نگه دارید. از خمهای تند یا فشار مکانیکی روی روکش کابل و مجموعه کانکتورها خودداری کنید.
برای نصبهای محافظتشده، پیوستگی محافظ را از طریق رابطهای کانکتور حفظ کرده و شبکه زمین کلی سیستم کنترل را مطابق با استاندارد سیمکشی صنعتی مربوطه متصل کنید.
قبل از راهاندازی سیستم، اطمینان حاصل کنید که پایههای ترمینال و آداپتورهای متصل بهصورت مکانیکی محکم شدهاند.
ویژگیها
حداقل مقدار سفارش (MOQ)
ما سفارشهای عمده را میپذیریم و حداقل تعداد سفارش فقط یک واحد است.
گواهینامهها و مستندات
به درخواست، ما میتوانیم تمام مدارک لازم، از جمله گواهیهای مبدا/انطباق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.
زمان ارسال
برای کالاهای موجود در انبار، هدف ما تحویل در عرض ۱ تا ۳ روز پس از تأیید پرداخت است. کالاهایی که زمان تحویل مشخصی دارند، طبق برنامه اعلام شده تحویل داده خواهند شد.
روشهای پرداخت
ما پرداخت 100% T/T (انتقال تلگرافی) را قبل از ارسال قبول میکنیم. برای کالاهایی با زمان تحویل، 30% پیشپرداخت لازم است و 70% باقیمانده قبل از ارسال پرداخت میشود. برای انتقالات RMB، لطفاً اگر نمایندهای در چین دارید با ما تماس بگیرید.
گارانتی
ما یک سال گارانتی استاندارد برای تمام کالاهای جدید و اصلی ارائه میدهیم. اگر به گارانتی تمدید شده نیاز دارید، لطفاً برای جزئیات هزینه اضافی با ما تماس بگیرید.
سیاست بازپرداخت و بازگشت
رضایت شما برای ما مهم است. اگر نیاز به بازگرداندن کالا دارید، باید این کار ظرف ۳۰ روز از تاریخ سفارش انجام شود. محصول باید استفاده نشده، باز نشده و در بستهبندی اصلی خود با تمام لوازم جانبی همراه باشد. بازپرداختها ظرف ۵-۷ روز کاری پس از دریافت کالای بازگردانده شده پردازش میشوند. لطفاً توجه داشته باشید که هزینههای حمل و نقل و هزینههای مرتبط قابل بازپرداخت نیستند.
