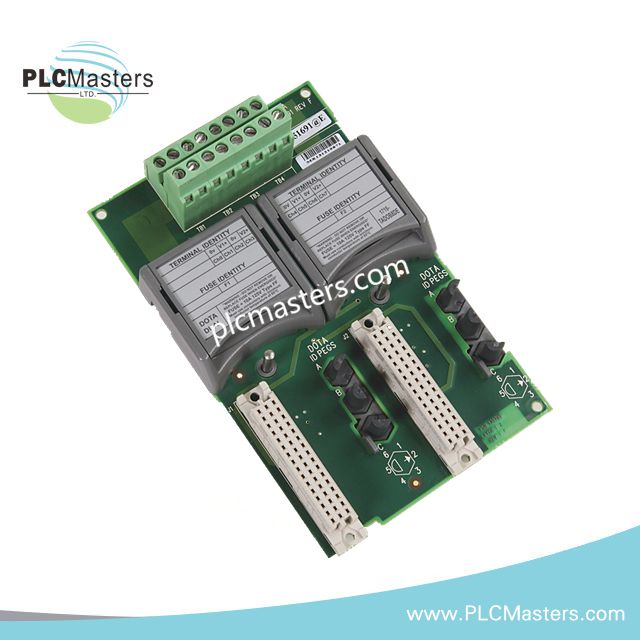

آلن برادلی 1715-TADOB8DE مجموعه پایان ورودی/خروجی افزونه 1715 قرمز
$123.00
$320.00
توضیحات

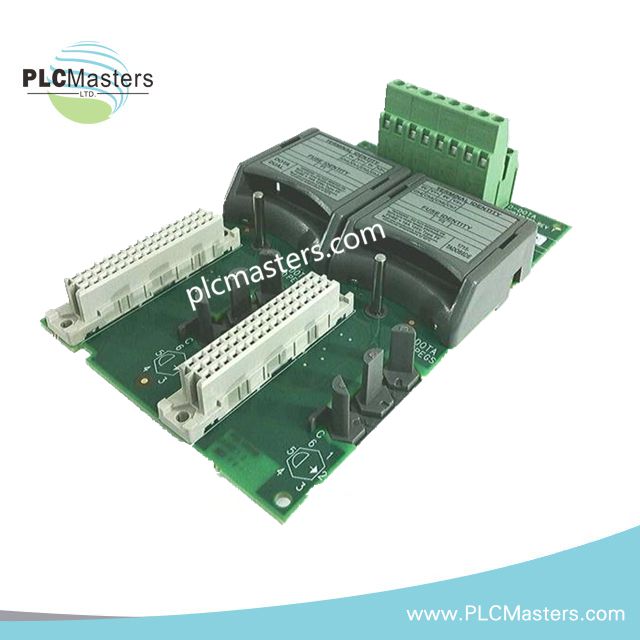

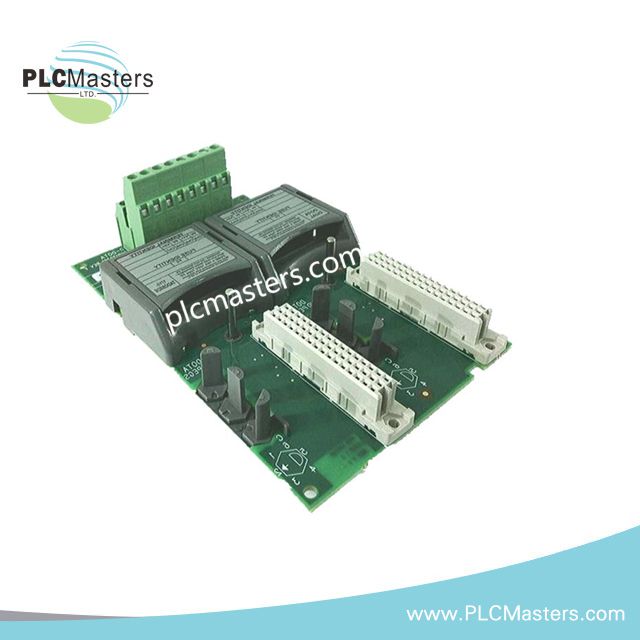

آلن بردلی 1715-TADOB8DE مجموعه پایانی ورودی/خروجی افزونه 1715
آلن بردلی 1715-TADOB8DE به عنوان مجموعه پایانی اصلی 1715-TADOB8DE خروجی دیجیتال دوگانه استفاده میشود تا خاتمه سیگنال خروجی دیجیتال دوگانه را در پلتفرمهای ورودی/خروجی افزونه Bulletin 1715 انجام دهد.
تجزیه پسوند و ماتریس مدل
1715-TADOB8DE به عنوان یک شماره کاتالوگ ثابت در مستندات موجود ارائه شده است. هیچ ماتریس پسوند تعریف شده توسط سازنده یا تجزیه سفارش قابل پیکربندی در دادههای ارائه شده مشخص نشده است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1715-TADOB8DE |
| برند | آلن بردلی |
| وزن | 0.26 کیلوگرم |
| ابعاد | 84 در 132 میلیمتر |
| دمای کاری | 25 تا 70 درجه سانتیگراد |
| مصرف برق | حداکثر 3.0 وات (سیستم) |
| نوع ماژول | مجموعه پایانی - 8 کانال خروجی دیجیتال دوگانه |
| خط تولید | ورودی/خروجی افزونه 1715 |
| کانالهای ورودی/خروجی | 8 کانال خروجی دیجیتال |
| نصب | ریل DIN |
| درجه حفاظت | IP20 |
| جریان بکپلین | 0.5 آمپر به ازای هر کانال در 18-32 ولت DC |
| درجه فیوز | 50 میلیآمپر به ازای هر کانال |
| نوع فیوز | تست شده، حفاظت کانال 50 میلیآمپر |
| گشتاور پیچ | 0.5 نیوتنمتر (0.37 پوند-فوت) |
| ابزار مورد نیاز برای سیمکشی | پیچگوشتی سرصاف 0.4 در 2.0 میلیمتر |
| ولتاژ ایزولاسیون | 50 ولت پیوسته، از ورودی/خروجی به بکپلین |
| آزمون ایزولاسیون | 500 ولت AC به مدت 60 ثانیه |
| نرخ تغییر ولتاژ میدان | حداکثر 150 ولت بر ثانیه |
| نرخ تغییر ولتاژ خروجی بدون انرژی | حداکثر 12 ولت بر میلیثانیه |
| نرخ تغییر جریان خروجی با انرژی | حداکثر 0.9 آمپر بر میلیثانیه |
سازگاری فلش فریمور و یکپارچگی ورودی/خروجی افزونه
1715-TADOB8DE برای عملکرد در معماری ورودی/خروجی افزونه Bulletin 1715 طراحی شده است. این مجموعه پایانی مسیرهای خاتمه دوگانه برای کانالهای خروجی دیجیتال فراهم میکند و در عین حال اتصال الکتریکی به ساختار بکپلین افزونه را حفظ میکند. این مجموعه از تعویض ماژول و مدیریت فریمور از طریق سختافزار پلتفرم 1715 پشتیبانی میکند بدون اینکه نیاز به تغییر در نقاط خاتمه سیمکشی میدانی باشد.
سؤالات متداول (FAQ)
س: آیا بین کانالهای خروجی دیجیتال جدا سازی وجود دارد؟
ج: خیر. مستندات جداسازی بین پورتهای ورودی/خروجی فردی را مشخص نکرده است. جداسازی بین مدار ورودی/خروجی و بکپلین با درجه پیوسته 50 ولت فراهم شده است.
س: هنگام نصب چه گشتاور پیچ ترمینال باید اعمال شود؟
ج: پیچهای ترمینال باید با گشتاور 0.5 نیوتنمتر با استفاده از پیچگوشتی سرصاف مشخص شده سفت شوند.
س: چه نوع حفاظت کانالی در مجموعه پایانی ارائه شده است؟
ج: هر کانال خروجی توسط یک فیوز 50 میلیآمپر محافظت میشود که در مستندات محصول مشخص شده است.
راهنمای نصب میدانی
-
مجموعه را روی ریل DIN بهدرستی زمین شده نصب کنید.
-
از روشهای سیمکشی میدانی مناسب برای مدارهای خروجی دیجیتال استفاده کنید و جداسازی از هادیهای برق با ولتاژ بالا را حفظ کنید.
-
قبل از برقرسانی، اطمینان حاصل کنید که تمام اتصالات ترمینالها به مقدار گشتاور مشخص شده سفت شدهاند.
-
پیوستگی فیوز کانالها را قبل از راهاندازی بررسی کنید.
-
سیمکشی شیلد کابلها را مطابق با استانداردهای زمین کارخانه انجام دهید و در صورت امکان از روش زمین کردن شیلد در یک نقطه استفاده کنید.
-
اطمینان حاصل کنید که حفاظت محفظه مناسب درجه IP20 مجموعه باشد.
-
دمای محیط را در محدوده دمای کاری مشخص شده در طول عملکرد حفظ کنید.
