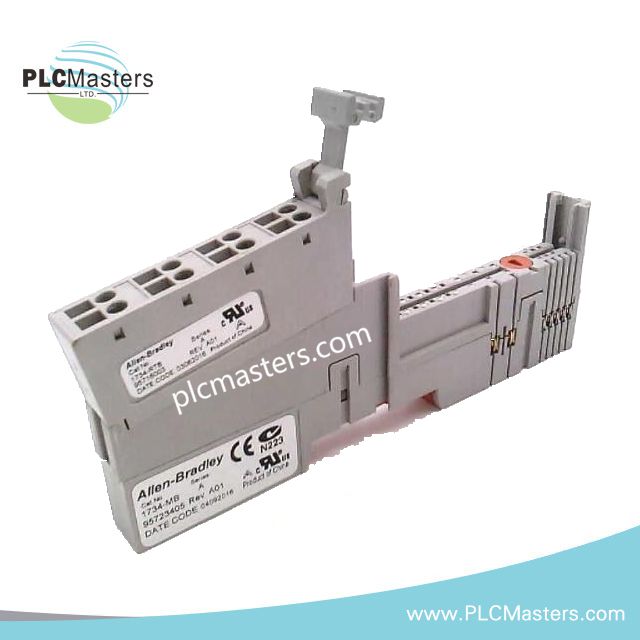

پایه ترمینال Allen-Bradley 1734-TB POINT I/O
$123.00
$320.00
توضیحات

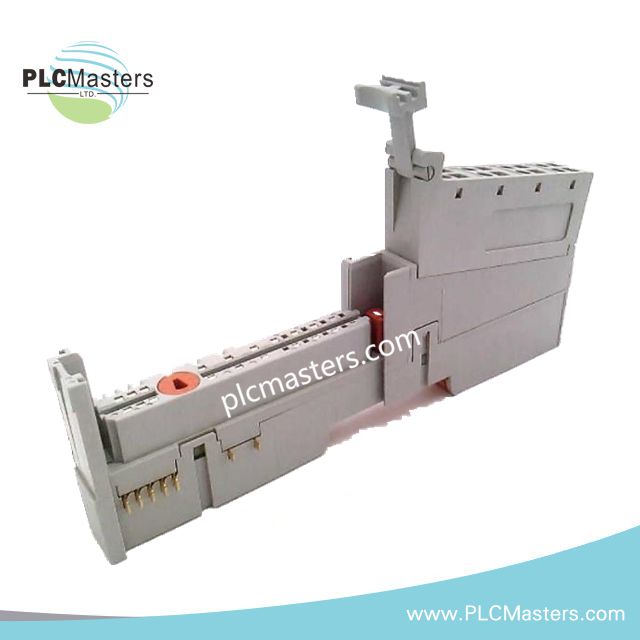

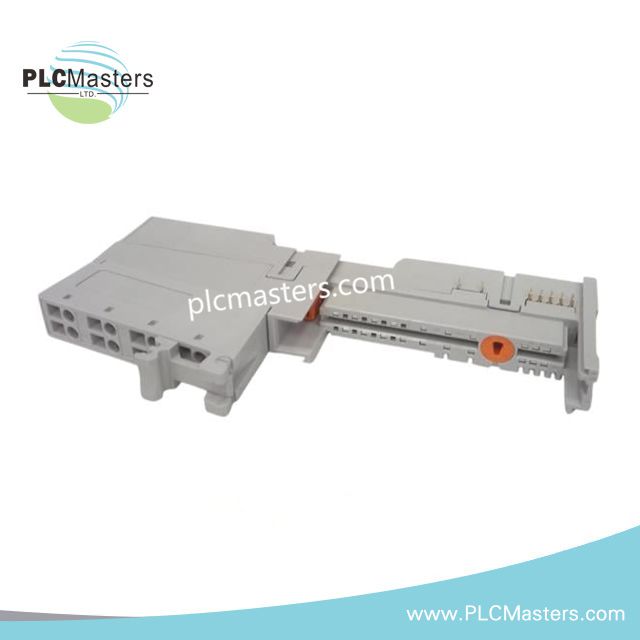

پایه ترمینال Allen-Bradley 1734-TB POINT I/O
پایه ترمینال Allen-Bradley 1734-TB (1734-TB Terminal Base) برای اتصال سیمکشی و ارتباط با بکپلین در سیستمهای POINT I/O پیکربندی شده است و اجرای الکتریکی مستقیم را فراهم میکند. این پایه ترمینال، ترمینالهای قابل جدا شدن IEC با گیره پیچ را میپذیرد و سیمکشی میدانی را از طریق معماری بکپلین POINTBus با ماژولهای سازگار POINT I/O متصل میکند.
تجزیه پسوند و ماتریس مدل
مستندات ارائه شده یک شماره کاتالوگ واحد، 1734-TB را مشخص میکند. هیچ تجزیه پسوند رسمی یا ماتریس سفارشدهی در دادههای ارائه شده ذکر نشده است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1734-TB |
| برند | Allen-Bradley |
| نوع محصول | پایه ترمینال POINT I/O |
| خانواده محصول | POINT I/O |
| نوع ترمینال | ۸ ترمینال گیره پیچ |
| نوع نصب | نصب روی ریل DIN |
| نوع بدنه | سبک باز |
| جریان POINTBus (حداکثر) | ۷۵ میلیآمپر |
| ولتاژ تغذیه بکپلین | ۵ ولت DC |
| محدوده ورودی تغذیه میدانی | ۱۰-۲۸.۸ ولت DC، ۲۲۰ میلیآمپر، کلاس ۲ |
| ولتاژ ایزولاسیون | ۵۰ ولت، تست شده در ۱۵۰۰ ولت AC به مدت ۶۰ ثانیه |
| توان تلف شده | ۱.۸۶ وات در بار ۷۵۰ اهم؛ ۲.۱۵ وات در بار ۰ اهم |
| تلف حرارتی | ۶.۳۴ BTU/hr در بار ۷۵۰ اهم؛ ۷.۳۳ BTU/hr در بار ۰ اهم |
| سایز سیم | ۰.۲۵-۲.۵ میلیمتر مربع (۲۳-۱۳ AWG) |
| نوع سیم | مس روکشدار، جامد یا رشتهای |
| ابعاد | ۵۶.۰ × ۱۲.۰ × ۷۵.۵ میلیمتر |
| وزن | ۳۶.۹ گرم |
| رتبهبندی محفظه | سبک باز |
| کد دما | T4 |
| مبدأ | تولید Rockwell Automation |
| مصرف برق | تا ۲.۱۵ وات |
ملاحظات مقیاسبندی EtherNet/IP و چگالی I/O
در معماریهای POINT I/O، 1734-TB به عنوان رابط فیزیکی ترمینیشن بین هادیهای میدانی و الکترونیک نصب شده I/O عمل میکند. پایه ترمینال منطق برنامه یا پردازش پروتکل شبکه را اجرا نمیکند؛ بلکه مسیر اتصال مکانیکی و الکتریکی لازم برای مقیاسبندی چگالی ماژولار I/O را فراهم میکند. انتخاب صحیح پایه ترمینال باید با نوع ماژول POINT I/O نصب شده مطابقت داشته باشد تا پیوستگی بکپلین و یکپارچگی سیمکشی میدانی حفظ شود.
سؤالات متداول
س: آیا 1734-TB از تعویض داغ مجموعههای سیمکشی میدانی پشتیبانی میکند؟
ج: بلوک ترمینال قابل جدا شدن است و اجازه میدهد سیمکشی میدانی در حالت ترمینیشن باقی بماند در حالی که یک ماژول POINT I/O سازگار برداشته یا جایگزین میشود. قبل از تعویض ماژول، دستورالعملهای نگهداری خاص سیستم را دنبال کنید.
س: بار بکپلین که پایه ترمینال روی POINTBus ایجاد میکند چقدر است؟
ج: حداکثر جریان مورد نیاز POINTBus مشخص شده ۷۵ میلیآمپر است.
س: چه نوع هادیهایی را میتوان روی 1734-TB ترمینیت کرد؟
ج: پایه ترمینال از هادیهای مسی روکشدار، جامد یا رشتهای، با سایز ۰.۲۵ تا ۲.۵ میلیمتر مربع (۲۳-۱۳ AWG) پشتیبانی میکند.
راهنمای نصب میدانی
-
پایه ترمینال را روی ریل DIN بهدرستی زمین شده نصب کنید قبل از نصب ماژول I/O مربوطه.
-
اطمینان حاصل کنید که سیمکشی تغذیه میدانی در محدوده مشخص شده ۱۰-۲۸.۸ ولت DC باقی بماند.
-
از هادیهای مسی روکشدار استفاده کنید و روکش کابلها را مطابق با روشهای زمینکردن کارخانه ترمینیت کنید.
-
سیمکشی سیگنالهای کمسطح را از هادیهای تغذیه جریان بالا جدا کنید تا نویز منتقل شده کاهش یابد.
-
ترمینالهای گیره پیچ را طبق دستورالعملهای نصب سازنده محکم کنید.
-
قبل از روشن کردن مدار میدانی، تخصیص ترمینالها را تأیید کنید.
-
مونتاژ ترمینال قابل جدا شدن را برای اتصال محکم با ماژول POINT I/O نصب شده بررسی کنید.
-
فضای کافی اطراف مونتاژ را برای پشتیبانی از دفع حرارت و دسترسی به سرویس حفظ کنید.
