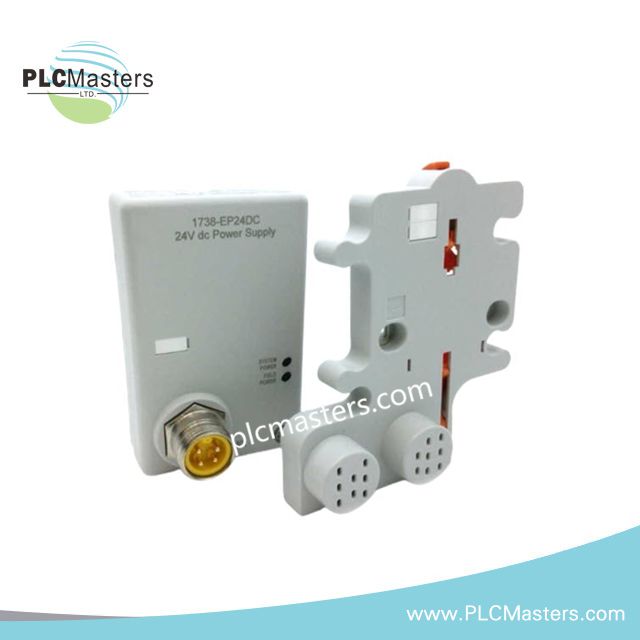

ماژول تغذیه توسعه ArmorPoint آلن-برادلی 1738-EP24DC
$123.00
$320.00
توضیحات
Allen-Bradley 1738-EP24DC ArmorPoint Expansion Power Module
The Allen-Bradley 1738-EP24DC serves as the primary 1738-EP24DC Expansion Power Module utilized to execute 24 VDC field power distribution across ArmorPoint I/O platforms. The module transfers field-side power to downstream I/O segments, allowing additional modules to be connected while maintaining power separation from the primary network adapter.
Hardware Specifications
| Parameter | Specification |
|---|---|
| Model | ماژول گسترش توان Allen-Bradley 1738-EP24DC ArmorPoint |
| ماژول گسترش توان Allen-Bradley 1738-EP24DC به عنوان ماژول اصلی گسترش توان 1738-EP24DC استفاده میشود که توزیع توان 24 ولت DC میدانی را در سراسر پلتفرمهای ورودی/خروجی ArmorPoint انجام میدهد. این ماژول توان سمت میدانی را به بخشهای ورودی/خروجی پاییندستی منتقل میکند و اجازه میدهد ماژولهای اضافی متصل شوند در حالی که جداسازی توان از آداپتور شبکه اصلی حفظ میشود. | آلن-برادلی |
| مشخصات سختافزاری | پارامتر |
| مشخصات | مدل |
| 1738-EP24DC | برند |
| نوع محصول | ماژول گسترش توان |
| خانواده محصول | ورودی/خروجی ArmorPoint |
| وزن 0.8 پوند | ابعاد تقریباً 56 × 39 × 75 میلیمتر |
| دمای عملکرد -20 تا 60 درجه سانتیگراد | دمای ذخیرهسازی -40 تا 85 درجه سانتیگراد |
| مصرف توان تقریباً 8 وات | محدوده ولتاژ ورودی 10 تا 28.8 ولت DC |
| ولتاژ نامی تغذیه | 24 ولت DC |
| نیاز توان سمت میدانی | 24 ولت DC با حداکثر 425 میلیآمپر |
| ظرفیت جریان خروجی | تا 8 آمپر در دمای 40 درجه سانتیگراد |
| جریان هجومی | 6 آمپر برای 10 میلیثانیه |
| ولتاژ ایزولاسیون | 50 ولت، آزمایش شده با 1500 ولت AC به مدت 60 ثانیه |
| رتبهبندی محفظه | IP65/IP66/IP67 در صورت نصب صحیح |
| روش نصب | مجموعه ورودی/خروجی توزیع شده ArmorPoint |
| نمایش وضعیت | نشانگرهای LED یکپارچه |
مقیاسپذیری چگالی ورودی/خروجی EtherNet/IP
در معماریهای توزیع شده ArmorPoint، 1738-EP24DC با تأمین توان اضافی سمت میدانی به گروههای ماژول پاییندستی، مقیاسپذیری چگالی ورودی/خروجی را پشتیبانی میکند. این ترتیب بار روی بخش تغذیه آداپتور اصلی را کاهش میدهد و امکان گسترش مجموعههای ورودی/خروجی توزیع شده را در حالی که ساختار توزیع الکتریکی تعریف شده توسط پلتفرم ArmorPoint حفظ میشود، فراهم میکند. ارتباط شبکه همچنان توسط آداپتور مرتبط مدیریت میشود در حالی که 1738-EP24DC عملکردهای بخشبندی توان را انجام میدهد.
سؤالات متداول
سؤال: آیا 1738-EP24DC عملکردهای ارتباط شبکه را فراهم میکند؟
پاسخ: خیر. این ماژول فقط برای گسترش تغذیه میدانی طراحی شده است. ارتباط شبکه توسط آداپتور شبکه مرتبط با ArmorPoint انجام میشود.
سؤال: حداکثر ظرفیت جریان پاییندستی که ماژول پشتیبانی میکند چقدر است؟
پاسخ: ظرفیت خروجی پاییندستی مشخص شده تا 8 آمپر در دمای 40 درجه سانتیگراد است.
سؤال: آیا ماژول از نظر الکتریکی ایزوله است؟
پاسخ: این واحد ایزولاسیون 50 ولت را فراهم میکند و طبق مشخصات منتشر شده، به مدت 60 ثانیه با 1500 ولت AC آزمایش شده است.
راهنمای نصب میدانی
-
قبل از روشن کردن ماژول، تأیید کنید که منبع تغذیه میدانی ورودی در محدوده مشخص شده 10 تا 28.8 ولت DC قرار دارد.
-
ماژول را در دنباله مونتاژ مشخص شده ArmorPoint نصب کنید و اطمینان حاصل کنید که همه قفلهای مکانیکی کاملاً درگیر شدهاند.
-
اتصالات کابل مهر و موم شده و یکپارچگی محفظه را در جایی که حفاظت IP65/IP66/IP67 لازم است، حفظ کنید.
-
سیمکشی برق را جدا از هادیهای سوئیچینگ با انرژی بالا مسیر دهید تا نویز الکتریکی منتقل شده کاهش یابد.
-
سایههای کابل را مطابق با روشهای زمینکردن سایت خاتمه دهید و در صورت امکان استراتژی زمینکردن تکنقطهای را حفظ کنید.
-
اتصالات میدانی را بهطور دورهای برای نفوذ رطوبت، آسیب مکانیکی و اتصالات شل بررسی کنید.
-
قبل از انجام تغییرات سیمکشی یا تعویض ماژول، مدارهای میدانی را از برق جدا کنید.
