ماژول ورودی دیجیتال DC آلن-برادلی 1746-IB8 SLC 500
$123.00
$320.00
توضیحات

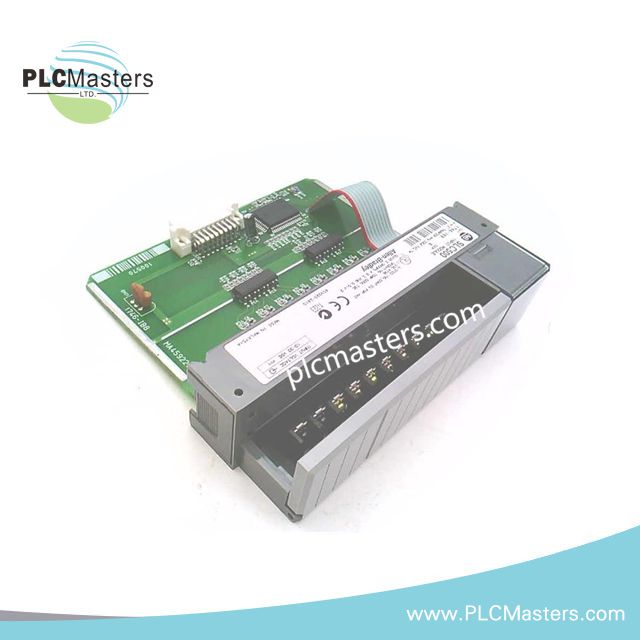

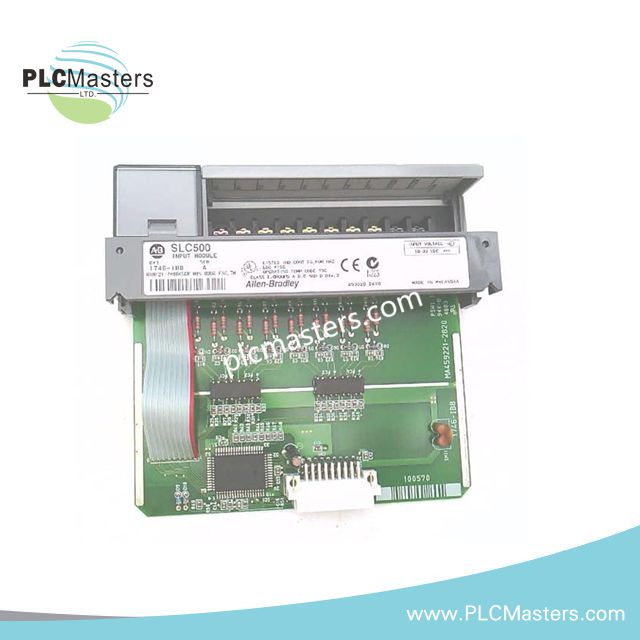

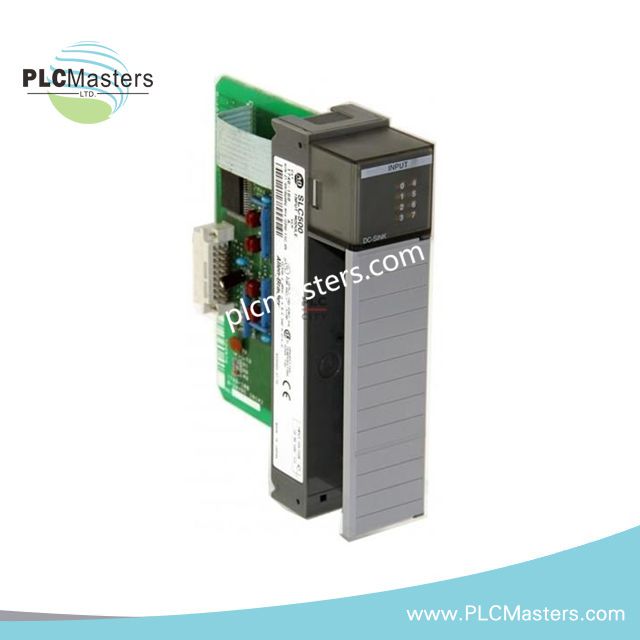

ماژول ورودی دیجیتال DC مدل Allen-Bradley 1746-IB8 SLC 500
ماژول Allen-Bradley 1746-IB8 (ماژول ورودی دیجیتال DC 1746-IB8) برای دریافت سیگنالهای DC در چرخههای اسکن بکپلین SLC 500 پیکربندی شده است و تبدیل مستقیم الکتریکی سیگنالهای میدانی 24 ولت DC با جریان جذب به 8 کانال ورودی گسسته در ساختار ورودی/خروجی کنترلر SLC 500 را فراهم میکند.
این ماژول سیگنالهای ورودی 10–30 ولت DC را با رفتار جریان جذب مشخص پردازش کرده و وضعیتهای منطقی را در فواصل اسکن ثابت از طریق بکپلین منتقل میکند. شرایط ورودی از دستگاههای سوئیچینگ استاندارد DC شامل دکمههای فشاری و کنتاکتهای رله با زمان پاسخ کنترلشده پشتیبانی میکند.
تجزیه پسوند و ماتریس مدل
هیچ تقسیمبندی ساختاری پسوندی برای 1746-IB8 تعریف نشده است. نام مدل نشاندهنده شناسه ثابت کاتالوگ در خانواده ماژولهای ورودی دیجیتال SLC 500 است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1746-IB8 |
| برند | Allen-Bradley |
| وزن | 0.35 پوند |
| مصرف برق | 1.9 وات (تلفات ماژول) |
| کانالهای ورودی | 8 |
| محدوده ولتاژ | 10–30 ولت DC |
| نوع ورودی | جریان جذب (Sinking) |
| جریان ورودی نامی | 8 میلیآمپر در 24 ولت DC |
| جریان بکپلین | 50 میلیآمپر در 5 ولت DC |
| جریان حالت خاموش | 1 میلیآمپر |
| تاخیر سیگنال | 8 میلیثانیه |
| پاسخ پلهای | 100 میلیثانیه روشن / 2.5 میلیثانیه خاموش |
| اتصال ورودی/خروجی | 1746-HT / 1746-HCA |
| ردهبندی خطر | کلاس 1 بخش 2 گروههای A–D |
ارتباط بکپلین و رفتار اسکن SLC 500
ماژول وضعیتهای ورودی گسسته را در طول اجرای چرخه اسکن کنترلر از طریق باس بکپلین SLC 500 تبادل میکند. نگاشت دادهها به صورت ثابت در ساختار 8 نقطهای است و هیچ لایه مقیاسبندی یا فیلترینگ قابل تنظیمی ندارد. جریان کشیده شده از بکپلین در 50 میلیآمپر و 5 ولت DC ثابت باقی میماند و مستقل از فعالیت سوئیچینگ ورودی است.
رفتار مدار ورودی جذب DC
کانالهای ورودی به صورت ورودیهای جذب تنظیم شدهاند که مسیر جریان داخلی به مشترک ماژول ارجاع داده میشود. محدوده ورودی 10–30 ولت DC سازگاری با دستگاههای سوئیچینگ صنعتی استاندارد DC را تضمین میکند. تشخیص حالت خاموش در آستانه نشت 1 میلیآمپر تعریف شده است تا از تحریک نادرست در شرایط ولتاژ باقیمانده جلوگیری شود.
سؤالات متداول (FAQ)
س: آیا 1746-IB8 از تعویض داغ در شاسی فعال SLC 500 پشتیبانی میکند؟
ج: خیر. نصب یا جداسازی ماژول باید با قطع برق بکپلین انجام شود تا از خرابی دادهها یا تنش گذرای الکتریکی جلوگیری شود.
س: تأثیر سوئیچینگ همزمان همه 8 کانال بر بار بکپلین چیست؟
ج: جریان بکپلین در 50 میلیآمپر و 5 ولت DC ثابت باقی میماند، بدون توجه به تغییر وضعیت کانالها.
س: آیا بهروزرسانیهای فریمور میتوانند رفتار ورودی را تغییر دهند؟
ج: هیچ لایه فریموری وجود ندارد. پردازش ورودی به صورت سختافزاری و از طریق منطق اسکن ثابت بکپلین تعریف شده است.
راهنمای نصب میدانی
ماژول باید در شاسی سازگار SLC 500 با تراز صحیح بکپلین قبل از روشن شدن نصب شود. سیمکشی ترمینال باید مطابق قوانین پیکربندی ورودی جذب با مسیر دهی صحیح مشترک مرجع انجام شود.
کابلهای سیگنال باید از هادیهای AC با ولتاژ بالا یا فرکانس بالا جدا شوند تا از القای ناخواسته جلوگیری شود. پایانه شیلد باید مطابق روش زمینکردن نقطهتک در مرجع زمین تابلو انجام شود. جداسازی برق هنگام تعویض ماژول برای حفظ پایداری بکپلین و جلوگیری از خرابی دادههای اسکن ضروری است.
