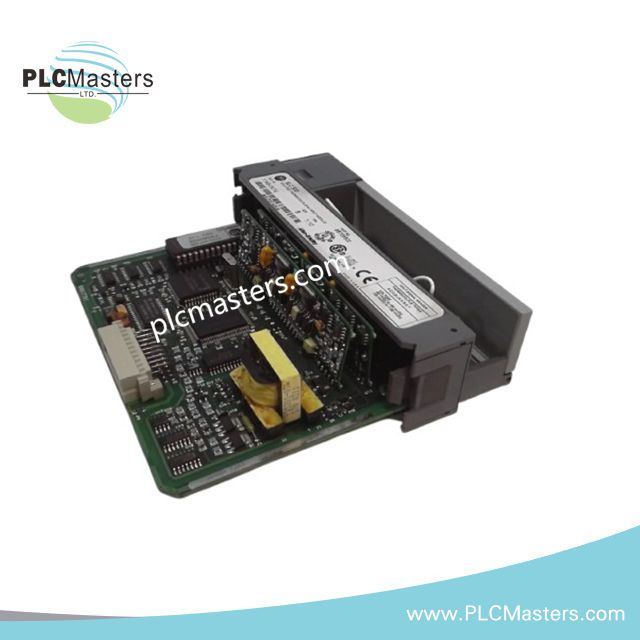

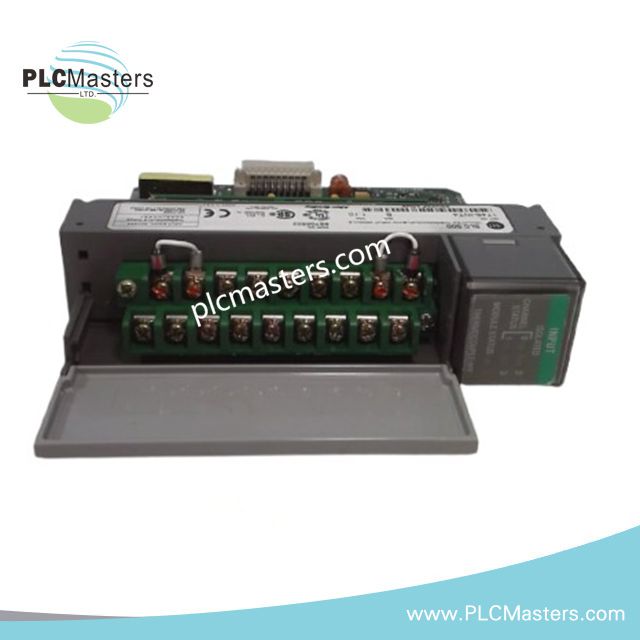

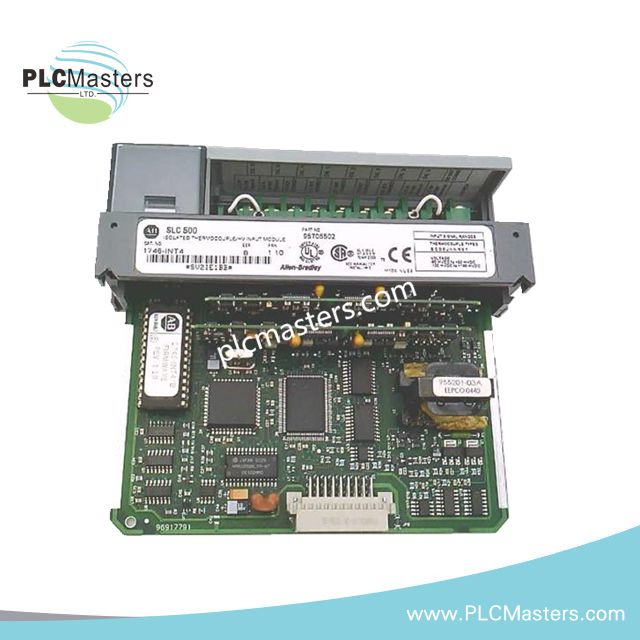

ماژول ورودی آنالوگ ترموکوپل/میلیولت ایزوله Allen-Bradley 1746-INT4 SLC 500
$123.00
$320.00
توضیحات
ماژول ورودی آنالوگ ترموکوپل/میلیولت ایزوله Allen-Bradley 1746-INT4 SLC 500
Allen-Bradley 1746-INT4، که بهعنوان ماژول ورودی آنالوگ ترموکوپل/میلیولت ایزوله 1746-INT4 نیز شناخته میشود، بهعنوان رابط اصلی ۴ کاناله برای اندازهگیری دما و میلیولت استفاده میشود که سیگنال ترموکوپل را در بستر I/O پشتصفحه SLC 500 تبدیل میکند.
این ماژول برای دریافت سیگنال آنالوگ ایزوله در سیکلهای اسکن SLC 500 پیکربندی شده است و ورودیهای ترموکوپل و ±۱۰۰ میلیولت DC را از طریق خطیسازی داخلی و جبران اتصال سرد به مقادیر دیجیتال ۱۶ بیتی تبدیل میکند. کانالهای ورودی بهصورت گالوانیکی ایزوله شدهاند تا تداخل بین کانالها در اندازهگیری دمای با چگالی بالا کاهش یابد.
تجزیه پسوند و ماتریس مدل
هیچ کدگذاری پسوند یا گزینه ساختاری برای 1746-INT4 تعریف نشده است. شماره قطعه نمایانگر شناسه ثابت کاتالوگ SLC 500 بدون انواع سختافزاری قابل تنظیم است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1746-INT4 |
| برند | Allen-Bradley |
| وزن | 1.00 پوند |
| دمای کاری | ۰ تا ۷۰ درجه سانتیگراد (محدوده CJC) |
| مصرف برق | ۱۱۰ میلیآمپر در ۵ ولت DC / ۸۵ میلیآمپر در ۲۴ ولت DC |
| کانالهای ورودی | ۴ (ایزوله) |
| نوع ورودی | ترموکوپل / میلیولت |
| ترموکوپلهای پشتیبانیشده | نوع C، D، J، K، T، E، R، S، B، N |
| محدوده ورودی میلیولت | -۱۰۰ تا ۱۰۰ میلیولت DC |
| پهنای باند | ۸ هرتز |
| رزولوشن | ۱۶ بیت |
| زمان بهروزرسانی | ۵۰۰ میلیثانیه |
| پاسخ پله | ۱۰۰ میلیثانیه روشن / ۲.۵ میلیثانیه خاموش |
| جبران اتصال سرد | دقت ±۱.۵ درجه سانتیگراد |
| زمان تشخیص مدار باز | معمولاً ۵ ثانیه |
| استانداردهای خطیسازی | IPTS-68، NBS MN-125، MN-161 |
| اتصال I/O | سیستم پشتصفحه 1746 |
رفتار ارتباط پشتصفحه و ایزولاسیون کانال
ماژول مقادیر دما و میلیولت دیجیتال شده را در طول اجرای اسکن چرخهای از طریق پشتصفحه SLC 500 تبادل میکند. هر کانال بهطور مستقل ایزوله شده است تا تداخل بین کانالها هنگام دریافت همزمان ترموکوپل کاهش یابد. بار پشتصفحه بین ریلهای ۵ ولت DC و ۲۴ ولت DC توزیع شده و جریان ثابت بدون توجه به فعالیت سیگنال کشیده میشود.
جبران اتصال سرد و پردازش خطیسازی ترموکوپل
تبدیل دما با استفاده از جداول خطیسازی استاندارد IPTS-68 و NBS تعبیه شده انجام میشود. جبران اتصال سرد در رابط ترمینال با دقت ±۱.۵ درجه سانتیگراد در شرایط مرجع ۰ تا ۷۰ درجه سانتیگراد اعمال میشود. منطق تشخیص مدار باز از پیکربندی افزایش، کاهش یا صفر پشتیبانی میکند و زمان تشخیص معمولاً ۵ ثانیه است.
سؤالات متداول (FAQ)
س: آیا 1746-INT4 را میتوان در رک SLC 500 روشن بهصورت داغ تعویض کرد؟
ج: خیر. برای جلوگیری از اختلال در آفست کانال آنالوگ، باید قبل از نصب یا جداسازی برق پشتصفحه قطع شود.
س: آیا هر کانال بهطور مستقل در حالت ایزوله کار میکند؟
ج: بله. هر یک از ۴ ورودی بهصورت گالوانیکی ایزوله شدهاند تا تداخل الکتریکی بین کانالها در اندازهگیری ترموکوپل کاهش یابد.
س: اگر سیم ترموکوپل قطع شود چه اتفاقی میافتد؟
ج: تشخیص مدار باز خروجی را بر اساس پیکربندی به سمت افزایش، کاهش یا صفر هدایت میکند که تأخیر تشخیص معمولاً ۵ ثانیه است.
راهنمای نصب میدانی
ماژول باید در شکاف سازگار شاسی SLC 500 نصب شود و قبل از روشن کردن، پشتصفحه بهدرستی تراز و مجموعه ترمینال بهطور محکم قرار گیرد.
سیمهای توسعه ترموکوپل باید قطبیت صحیح را رعایت کرده و جدا از هادیهای ولتاژ بالا عبور داده شوند تا از تحریف EMF حرارتی القایی جلوگیری شود. شیلد باید در یک نقطه مرجع زمین شود تا از تشکیل حلقه زمین جلوگیری شود. ناحیه مرجع اتصال سرد باید در محدوده محیطی مشخص شده باقی بماند تا دقت جبران حفظ شود.
