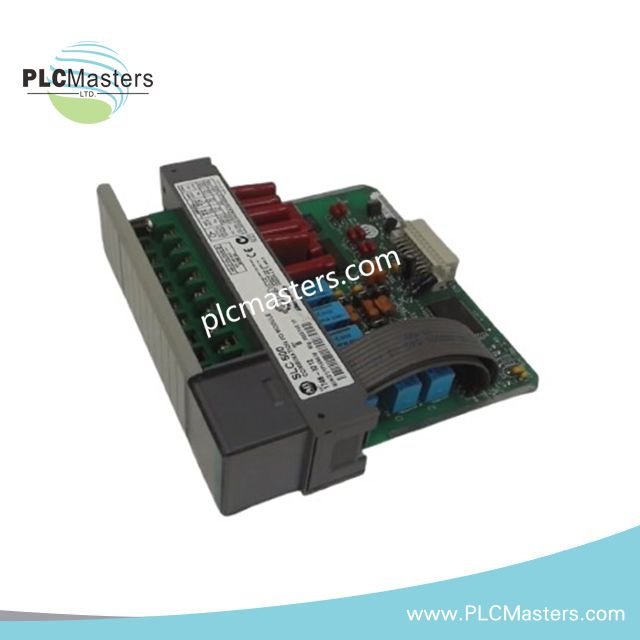

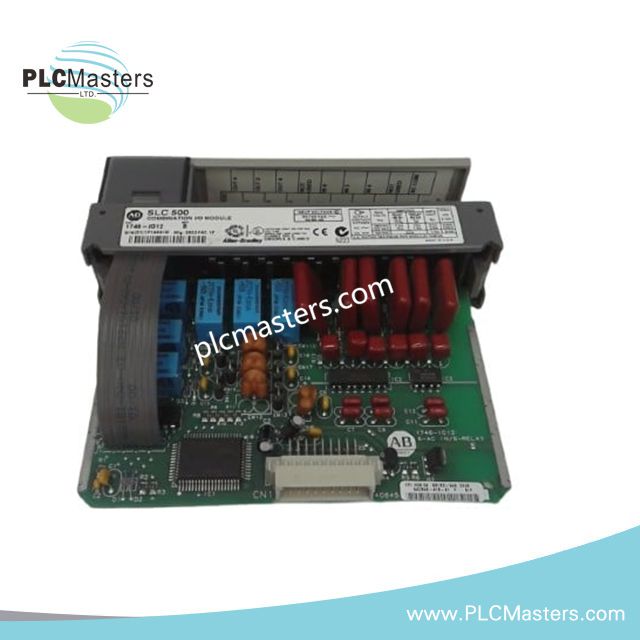

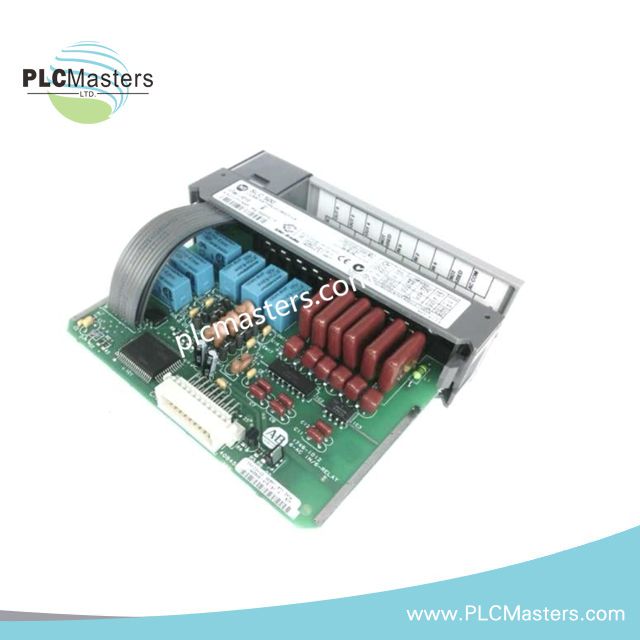

ماژول ترکیبی ورودی/خروجی Allen-Bradley 1746-IO12/B SLC 500
$123.00
$320.00
توضیحات
ماژول ترکیبی ورودی/خروجی Allen-Bradley 1746-IO12/B SLC 500
پیکربندی شده برای دریافت سیگنال دیجیتال ترکیبی و سوئیچینگ خروجی مبتنی بر رله در معماری بکپلین SLC 500، Allen-Bradley 1746-IO12/B (ماژول ترکیبی ورودی/خروجی 1746-IO12) اجرای فیزیکی/الکتریکی مستقیم رابط دستگاههای میدانی را در سکوهای شاسی SLC 500 فراهم میکند.
تجزیه پسوند و ماتریس مدل
-
1746: نشاندهنده سکوی ورودی/خروجی SLC 500
-
IO12: ماژول ترکیبی ورودی/خروجی با ۱۲ نقطه کل (۶ ورودی + ۶ خروجی)
-
/B: پسوند نسخه سختافزاری (شناسه سطح بازنگری، بدون تجزیه عملکردی مشخص در دادههای منبع)
هیچ تقسیمبندی ساختاری اضافی در دادههای ارائه شده تعریف نشده است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1746-IO12/B |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۱.۰۰ پوند |
| مصرف برق | تقریباً ۲.۵ وات اتلاف حرارت |
| ورودیها | ۶ ورودی DC (۱۰-۳۰ ولت DC، جذبکننده) |
| خروجیها | ۶ خروجی رلهای |
| دامنه ولتاژ خروجی | ۵-۲۶۵ ولت AC، ۵-۱۲۵ ولت DC |
| رابط بکپلین | بکپلین شاسی SLC 500 |
| ایزولاسیون | ایزولاسیون نوری بین حوزههای ورودی و خروجی |
| رسانه سوئیچینگ | کنتاکتهای رله الکترومکانیکی |
ارتباط بکپلین SLC 500 و رفتار چگالی ورودی/خروجی
این ماژول در بکپلین SLC 500 ادغام میشود که بهروزرسانیهای دورهای ورودی/خروجی از طریق اسکن سطح شاسی هماهنگ میشوند. زمانبندی تراکنش بکپلین توسط آدرسدهی مبتنی بر اسلات و اجرای چرخه اسکن محدود میشود. مقیاسپذیری چگالی ورودی/خروجی ثابت و برابر با ۱۲ نقطه کل در هر اسلات است که حسگری DC گسسته و عملگر رلهای را در یک قالب ماژول واحد ترکیب میکند.
رفتار در سطح فرمویر وابسته به کلاس پردازنده SLC 500 است و هیچ منطق قابل بهروزرسانی میدانی در خود ماژول تعبیه نشده است. ایزولاسیون الکتریکی بین بخشهای ورودی و خروجی، تداخل متقابل در هنگام سوئیچینگ رله، بهویژه در شرایط بار القایی را کاهش میدهد.
سؤالات متداول (FAQ)
س: آیا 1746-IO12/B از تعویض داغ (hot-swap) در شاسی فعال SLC 500 پشتیبانی میکند؟
ج: خیر. برای جلوگیری از اختلال سیگنال بکپلین و احتمال فساد وضعیت ورودی/خروجی، وارد کردن یا خارج کردن ماژول نیازمند خاموش کردن برق شاسی است.
س: تأثیر نیاز جریان بکپلین به ازای هر ماژول چقدر است؟
ج: ماژول برق بکپلین را از طریق باس ۵ ولت DC شاسی SLC 500 میکشد؛ بار سیستم باید مصرف جریان تجمعی شاسی را در تمام ماژولهای نصب شده در نظر بگیرد.
س: آیا خروجیهای رلهای از کانالهای ورودی DC ایزوله الکتریکی هستند؟
ج: بله. بخشهای ورودی و خروجی به صورت نوری ایزوله شدهاند که اتصال الکتریکی مستقیم بین حوزههای حسگری و سوئیچینگ را کاهش میدهد.
راهنمای نصب میدانی
ماژول باید در اسلات شاسی SLC 500 خاموش و با تراز صحیح به کانکتور بکپلین نصب شود. بلوکهای ترمینال باید کاملاً جا زده شوند تا فشار تماس پایدار در تمام نقاط سیمکشی میدانی تضمین شود.
روشهای شیلدینگ باید مطابق با قوانین استاندارد سیمکشی کنترل صنعتی انجام شود. سیمکشی خروجی رله باید جدا از خطوط ورودی DC سطح پایین عبور داده شود تا تداخل نویز سوئیچینگ کاهش یابد. بارهای القایی متصل به خروجیهای رله باید شامل عناصر سرکوب مانند RC snubber یا دیود فلیبک در صورت امکان باشند.
کانکتورهای بکپلین باید عاری از آلودگی یا تغییر شکل مکانیکی باقی بمانند تا یکپارچگی سیگنال در طول چرخههای اسکن حفظ شود.
