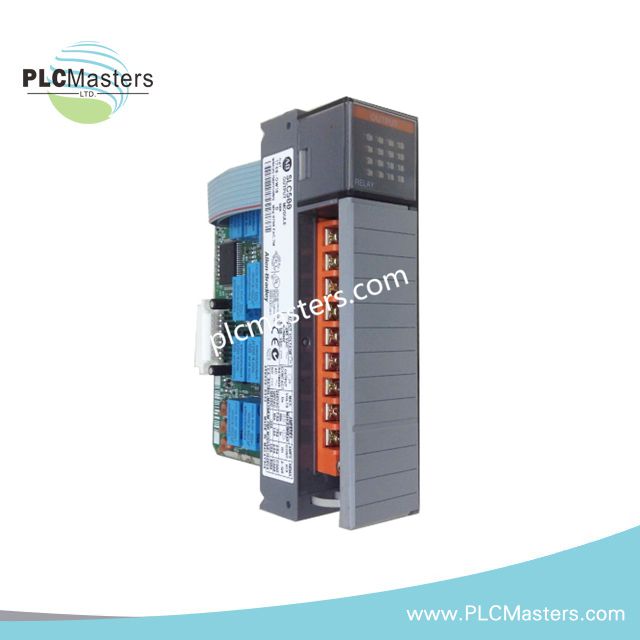

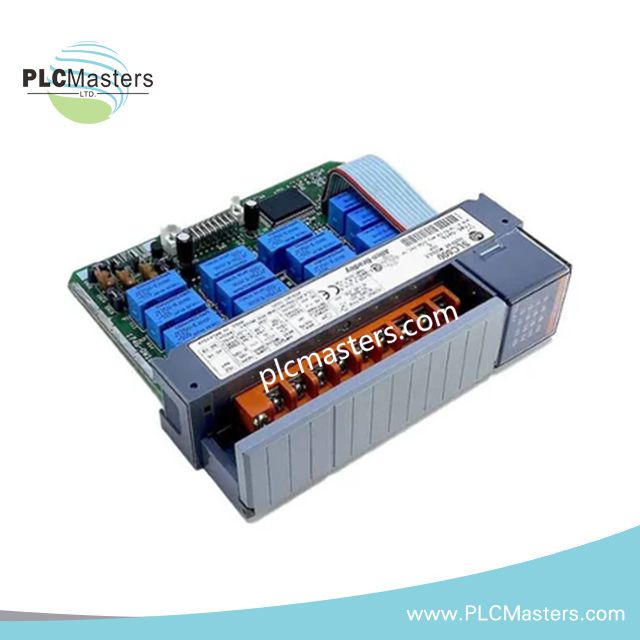

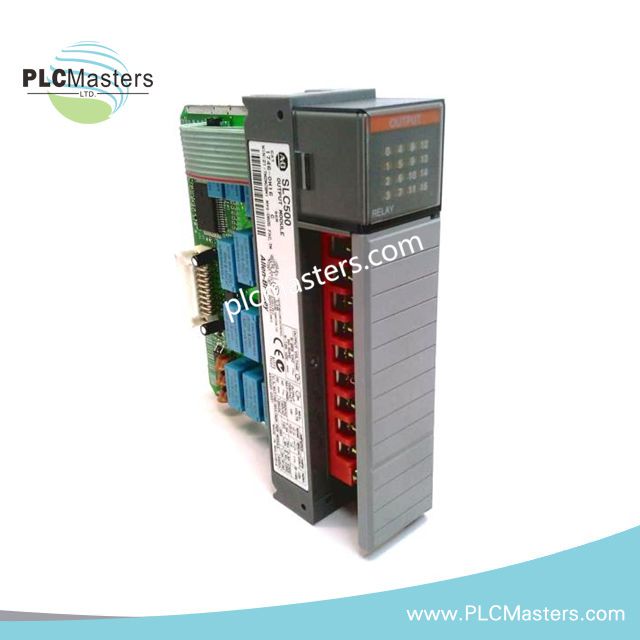

ماژول خروجی رله Allen-Bradley 1746-OW16 برای SLC 500

ماژول خروجی رله Allen-Bradley 1746-OW16 برای SLC 500

  • 1000 در انبار
  • Manufacturer: Allen-Bradley

  • Product No.: 1746-OW16

  • Condition: در انبار

  • Product Type: ماژول خروجی رله SLC 500

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 450g

  • Shipping port: Xiamen

  • Warranty: 12 months

{"id":43291841953882,"title":"Default Title","option1":"Default Title","option2":null,"option3":null,"sku":"1746-OW16","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"ماژول خروجی رله Allen-Bradley 1746-OW16 برای SLC 500","public_title":null,"options":["Default Title"],"price":12300,"weight":450,"compare_at_price":32000,"inventory_management":"shopify","barcode":"USA","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

توضیحات

توضیحات محصول

 1746-OW16 ساخت Allen-Bradley، یک ماژول خروجی رله ۱۶ کاناله است که برای پلتفرم SLC 500 توسعه یافته است. این ماژول برای کنترل تجهیزات میدانی AC و DC از طریق کنتاکت‌های رله‌ای با ایزولاسیون مکانیکی طراحی شده و برای کاربردهای با ولتاژهای ترکیبی انعطاف‌پذیری فراهم می‌کند.

هر خروجی به‌صورت یک کنتاکت نرمالی باز عمل می‌کند و در دو گروه مشترک، شامل ۸ نقطه برای هر گروه، دسته‌بندی شده است؛ بنابراین کنترل بخش‌بندی‌شده بار در یک ماژول واحد امکان‌پذیر می‌شود. این طراحی از محدوده وسیعی از ولتاژ پشتیبانی می‌کند و ماژول را برای سوئیچ‌کردن بارهای القایی و مقاومتی مانند سلونوئیدها، رله‌ها، استارترهای موتور و تجهیزات نشانگر مناسب می‌سازد.

 1746-OW16 درون شاسی SLC 500 به‌صورت رک‌نصب قرار می‌گیرد و از طریق بک‌پلین سیستم ارتباط برقرار می‌کند؛ این امر هماهنگی مطمئن با کنترلر و سایر ماژول‌های I/O را تضمین می‌کند.

مشخصات فنی کلیدی

پیکربندی خروجی

  • تعداد خروجی‌ها: ۱۶ کانال رله

  • نوع کنتاکت: نرمالی باز (NO)

  • تعداد نقاط در هر گروه مشترک: ۸

مشخصات الکتریکی

  • محدوده ولتاژ سوئیچینگ:

    • ۵–۱۲۵V DC

    • ۵–۲۵۰V AC

  • حداقل جریان بار: ۱۰ mA در ۵V DC

  • ظرفیت جریان پیوسته:

    • ۱۶ A برای هر ماژول

    • ۸ A برای هر گروه مشترک

  • جریان نشتی در حالت خاموش: ۰ mA

مشخصات زمانی

  • تأخیر روشن‌شدن: حداکثر ۱۰ ms

  • تأخیر خاموش‌شدن: حداکثر ۱۰ ms

نیازمندی‌های بک‌پلین

  • مصرف جریان:

    • ۰٫۱۷ A در ۵V DC

    • ۰٫۱۸ A در ۲۴V DC

داده‌های توان و حرارتی

  • اتلاف توان هر نقطه: تقریباً ۰٫۰۳۳ W

  • اتلاف توان کل ماژول: تقریباً ۵٫۲ W

جزئیات مکانیکی

  • نصب: شاسی SLC 500 (نصب رک)

  • نوع ترمینال: ترمینال‌های پیچی

  • نمایش وضعیت: یک LED برای هر کانال خروجی

  • وزن: ۰٫۴۵ کیلوگرم

ویژگی‌های عملکردی

  • خروجی‌های مبتنی بر رله برای سازگاری با بارهای AC/DC

  • ایزولاسیون الکتریکی بین منطق کنترلی و تجهیزات میدانی

  • گروه‌بندی دوگانه ترمینال مشترک برای سیم‌کشی انعطاف‌پذیر

  • مناسب برای سوئیچ‌کردن سیگنال‌های سطح پایین و ولتاژهای بالا

کاربردها

  • کنترل کنتاکتورها و استارترهای موتور

  • سوئیچ‌کردن سلونوئیدها و شیرهای AC/DC

  • سیستم‌های هشدار و علامت‌دهی

  • کنترل خروجی صنعتی همه‌منظوره

پرسش‌های متداول

پرسش: آیا این ماژول می‌تواند بارهای AC و DC را سوئیچ کند؟
پاسخ: بله، کنتاکت‌های رله از ولتاژهای AC و DC در محدوده‌های مشخص‌شده پشتیبانی می‌کنند.

پرسش: آیا خروجی‌ها ایزوله هستند؟
پاسخ: خروجی‌ها از طریق رله از بک‌پلین ایزوله هستند، اما کانال‌های موجود در یک گروه مشترک، مرجع یکسانی دارند.

پرسش: مزیت خروجی‌های رله در مقایسه با خروجی‌های ترانزیستوری چیست؟
پاسخ: خروجی‌های رله امکان سوئیچ‌کردن ولتاژهای بالاتر و بارهای AC/DC را فراهم می‌کنند و برای کاربردهای ترکیبی انعطاف‌پذیری بیشتری دارند.
