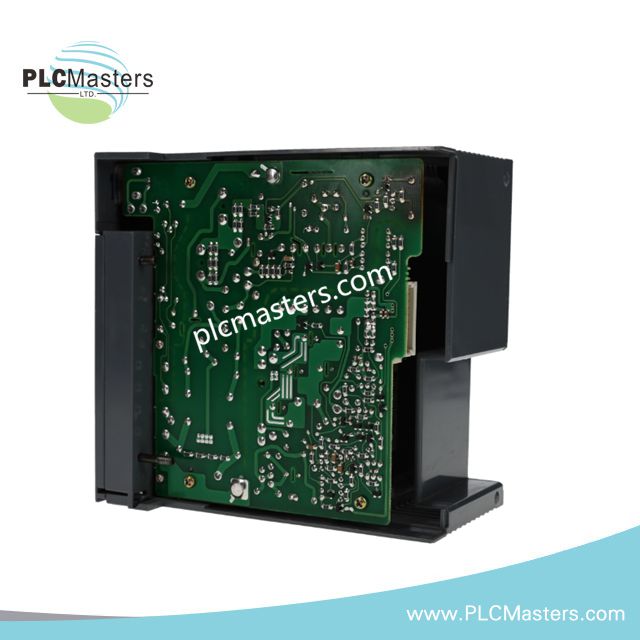

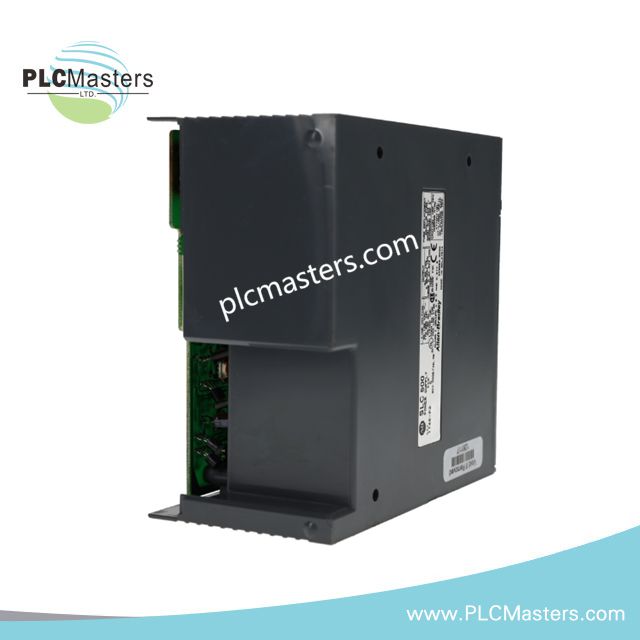

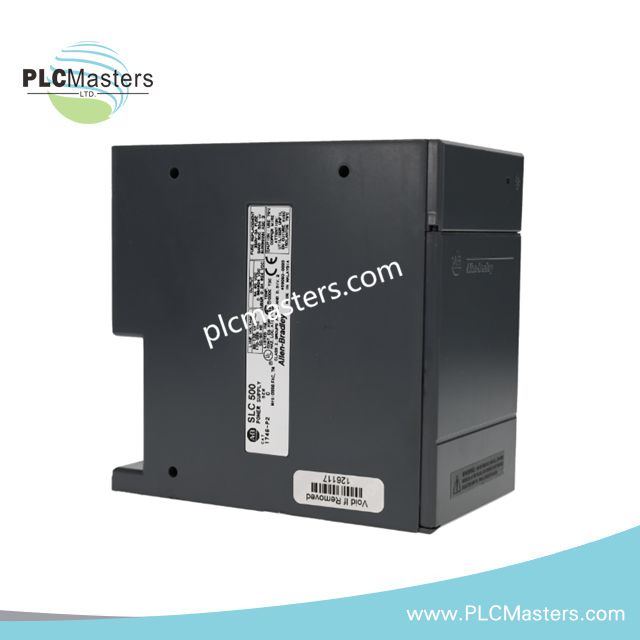

ماژول منبع تغذیه Allen-Bradley 1746-P7/A
$123.00
$320.00
توضیحات
ماژول منبع تغذیه Allen-Bradley 1746-P7/A
پیکربندی شده برای تبدیل برق DC در توزیع توان شاسی SLC 500، Allen-Bradley 1746-P7/A (ماژول منبع تغذیه 1746-P7) اجرای مستقیم الکتریکی ریلهای تغذیه تنظیمشده بکپلین و کاربر را در سراسر پلتفرمهای کنترلکننده برنامهپذیر SLC 500 فراهم میکند. این ماژول ورودی 24 ولت DC را به خروجیهای ایزوله 5 ولت DC و 24 ولت DC برای تأمین انرژی پردازنده و زیرسیستم I/O تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1746-P7/A |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 2.5 پوند |
| ابعاد | 5 × 2 × 6 اینچ |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف توان | 60 وات |
| ولتاژ ورودی | 24 ولت DC اسمی |
| ولتاژ خروجی | 5 ولت DC، 24 ولت DC |
| جریان خروجی | 5 ولت DC: 8 آمپر؛ 24 ولت DC: 2 آمپر |
| ایزولاسیون | ورودی DC به خروجیهای DC تنظیمشده |
| فرکانس | ندارد (سیستم DC) |
تنظیم توان بکپلین و توزیع بار
این ماژول تبدیل DC تنظیمشده را با مسیرهای جریان داخلی اختصاصی برای ریل منطق 5 ولت DC و ریل کمکی 24 ولت DC اجرا میکند. توزیع بکپلین به بخشهایی تقسیم شده تا از بارگذاری متقابل بین حوزههای تغذیه منطق و میدانی جلوگیری شود. مراحل تنظیم داخلی پایداری خروجی را در شرایط جریان هجومی و گذرا که معمولاً با تغییر جمعیت شاسی SLC 500 رخ میدهد، حفظ میکنند.
ترتیب تأمین انرژی به سیگنال فعالسازی بکپلین وابسته است. در هنگام وارد کردن شاسی یا راهاندازی ماژول، منبع تغذیه رفتار افزایش کنترلشده روی ریل 5 ولت DC را اعمال میکند تا ناپایداری ریست پردازنده محدود شود. خروجی کمکی 24 ولت DC از طریق مراحل تبدیل ایزوله شده به دست میآید تا جداسازی از نویز حوزه منطق حفظ شود.
سؤالات متداول
س: آیا 1746-P7/A میتواند در حالی که شاسی SLC روشن است، به صورت داغ تعویض شود؟
ج: این ماژول برای وارد کردن زنده تحت شرایط بار طراحی نشده است. افت ولتاژ بکپلین هنگام جداسازی میتواند باعث ریست CPU و تغییر وضعیت I/O شود.
س: محدودیت جریان بکپلین در ریل 5 ولت DC چقدر است؟
ج: ظرفیت جریان داخلی تا 8 آمپر در 5 ولت DC را پشتیبانی میکند؛ عبور از بودجه بار شاسی ممکن است باعث کاهش ولتاژ در تغذیه بکپلین پردازنده شود.
س: آیا فریمور یا پیکربندی بر رفتار منبع تغذیه تأثیر میگذارد؟
ج: هیچ لایه فریموری در این ماژول وجود ندارد. رفتار تنظیم به صورت سختافزاری تعریف شده و مستقل از پیکربندی CPU یا رک است.
راهنمای نصب میدانی
ترمینالهای ورودی برق باید مطابق با الزامات قطبیت 24 ولت DC با گشتاور کنترلشده روی ترمینالهای پیچ سیمکشی شوند. هادیهای شیلددار برای خطوط تغذیه DC لازم نیستند اما مسیر آنها باید از هادیهای سوئیچینگ فرکانس بالا جدا شود تا از انتقال نویز به مدارهای بکپلین جلوگیری شود. زمین کردن شاسی باید از طریق نقطه اتصال قاب رک SLC حفظ شود. وارد کردن ماژول باید با خاموش بودن سیستم انجام شود تا از افت ولتاژ گذرا در بکپلین جلوگیری شود.
