پردازنده Allen-Bradley 1747-L514 SLC 5/01
$123.00
$320.00
توضیحات

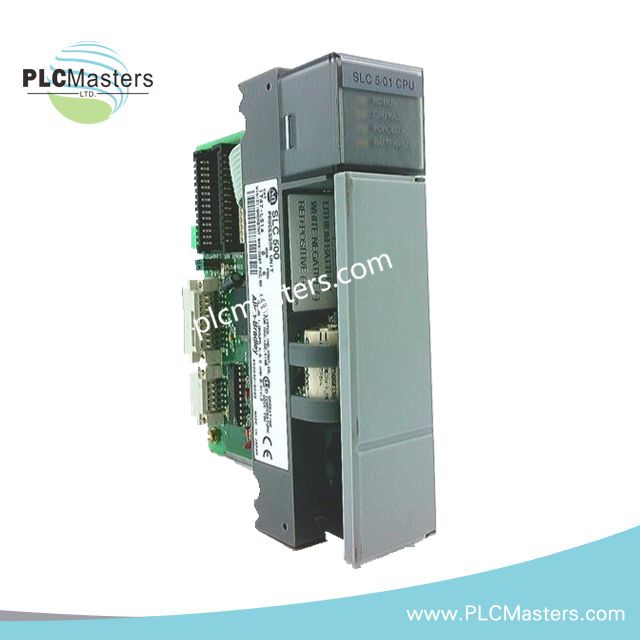

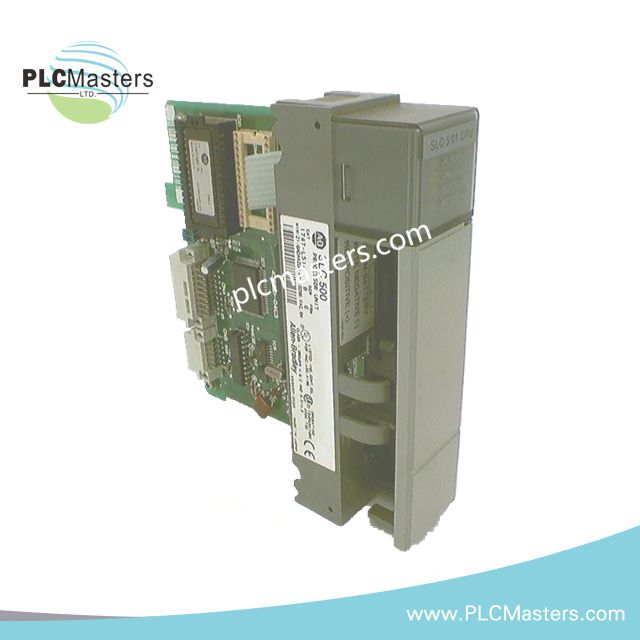

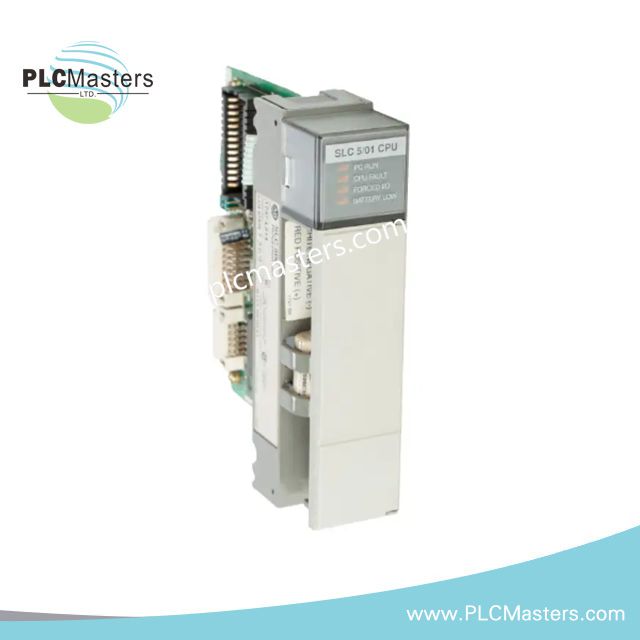

پردازنده Allen-Bradley 1747-L514 SLC 5/01
Allen-Bradley 1747-L514 که به عنوان پردازنده 1747-L514 SLC 5/01 نیز شناخته میشود، به عنوان ماژول اصلی CPU سری SLC 5/01 برای اجرای کنترل اسکن دورهای، مدیریت جدول تصویر ورودی/خروجی و هماهنگی شبکه DH-485 در سیستمهای شاسی مدولار SLC 500 شرکت Rockwell Automation عمل میکند. این پردازنده به عنوان کنترلر اسلات 0 با حافظه داخلی برای اجرا و مدیریت ارتباطات سریال تعبیه شده فعالیت میکند.
تجزیه پسوند و ماتریس مدل
مدل پایه 1747-L514 فاقد تقسیمبندی پسوند عملکردی است. این یک نوع پردازنده ثابت SLC 5/01 با حافظه کاربر 4K و رابط ارتباطی DH-485 یکپارچه میباشد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1747-L514 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.34 کیلوگرم |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 90 میلیآمپر در 5 ولت جریان پشتصفحه |
| نوع محصول | ماژولهای پردازنده SLC 5/01 |
| حافظه برنامه | 4K کلمه کاربر |
| زمان اسکن برنامه | 8 میلیثانیه |
| زمان اسکن ورودی/خروجی | 2.6 میلیثانیه |
| حداکثر ورودی/خروجی | 960 نقطه |
| پشتیبانی شاسی | تا 3 شاسی / 30 اسلات |
اجرای باس پشتصفحه و معماری کنترل DH-485
در سیستمهای پشتصفحه SLC 500 شرکت Rockwell Automation، مدل 1747-L514 کنترل مبتنی بر اسکن قطعی را با استفاده از حافظه RAM پشتیبانی شده توسط خازن برای اجرای برنامههای دورهای انجام میدهد. این پردازنده در اسلات 0 قرار گرفته و هماهنگی تمام ماژولهای ورودی/خروجی را از طریق همگامسازی جدول تصویر پشتصفحه انجام میدهد.
رابط DH-485 یک گره ارتباطی سریال مبتنی بر توکن است که تبادلهای استاد/برده را برای برنامهنویسی، نظارت و انتقال دادهها از طریق محیط RSLogix 500 پشتیبانی میکند. داوری پشتصفحه تضمین میکند که بهروزرسانیهای ورودی/خروجی در فواصل اسکن تعریف شده همگامسازی شوند، با زمان اسکن ورودی/خروجی 2.6 میلیثانیه و چرخه اجرای اسکن برنامه 8 میلیثانیه تحت بار اسمی.
معماری حافظه بین فضای اجرای برنامه فرار (4K دستور) و حافظه نگهدارنده پشتیبانی شده توسط EEPROM از طریق ماژولهای توسعه 1747-M1/M2 تقسیم شده است که امکان نگهداری برنامه ساختاریافته در طول قطع و وصل برق را بدون وابستگی به حافظه غیر فرار در زمان اجرا فراهم میکند.
سؤالات متداول (FAQ)
س: آیا 1747-L514 از تعویض داغ (hot-swapping) در شاسی SLC 500 پشتیبانی میکند؟
ج: خیر. پردازنده باید با قطع برق شاسی وارد یا خارج شود تا از خرابی سیگنالهای پشتصفحه جلوگیری شود.
س: عملکرد اختصاص اسلات 0 چیست؟
ج: اسلات 0 موقعیت اصلی CPU را تعریف میکند که مسئول داوری پشتصفحه و هماهنگی جدول تصویر ورودی/خروجی در تمام ماژولها است.
س: آیا رابط DH-485 میتواند مستقل از چرخه اسکن CPU عمل کند؟
ج: خیر. ارتباط DH-485 با اجرای پردازنده همگامسازی شده و به زمانبندی CPU و سرویسدهی پشتصفحه وابسته است.
راهنمای نصب میدانی
ماژول باید منحصراً در اسلات 0 یک شاسی 1746 نصب شود. کانکتورهای پشتصفحه باید به طور کامل جا زده شوند تا اطمینان حاصل شود که ولتاژ 5 ولت و باس ارتباطی به درستی قبل از اعمال برق تنظیم شدهاند.
کابلکشی DH-485 باید مطابق با روشهای مسیرکشی زوج به هم تابیده محافظت شده با پایاندهی و زمینکردن صحیح در یک نقطه مرجع انجام شود. مسیر کابل باید از هادیهای پر نویز جدا باشد تا یکپارچگی سیگنال سریال حفظ شود.
ماژولهای حافظه EEPROM، در صورت استفاده، باید فقط در شرایط بدون برق وارد شوند تا از خرابی دادههای برنامه ذخیره شده جلوگیری شود.
