ماژول اسکنر ControlNet آلن-برادلی 1747-SCNR
$123.00
$320.00
توضیحات

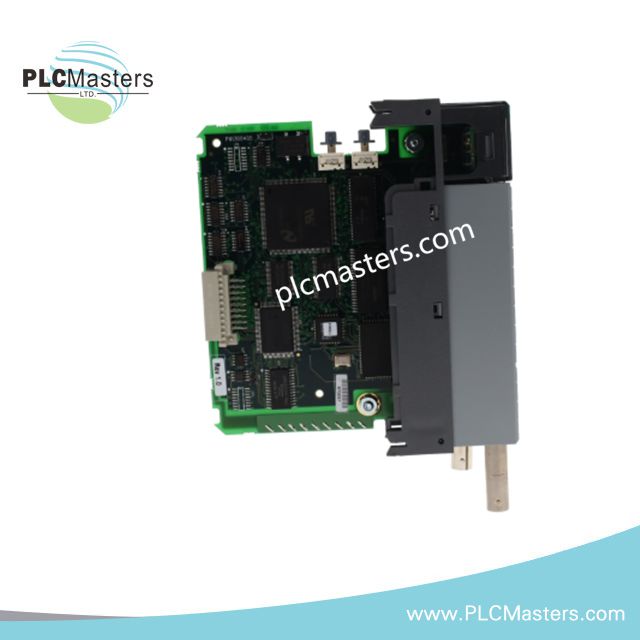

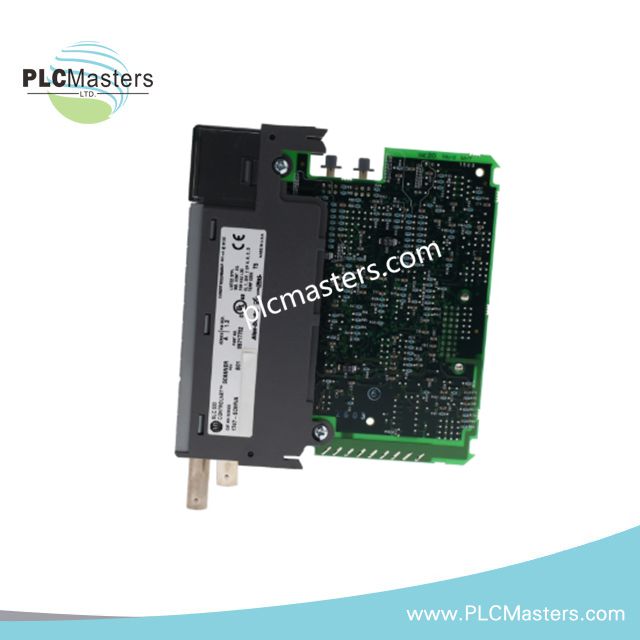

ماژول اسکنر ControlNet مدل Allen-Bradley 1747-SCNR
Allen-Bradley 1747-SCNR، که به عنوان ماژول اسکنر ControlNet مدل 1747-SCNR نیز شناخته میشود، به عنوان یک رابط ارتباطی اختصاصی برای تبادل دادههای شبکه ControlNet در معماریهای بکپلین SLC 500 عمل میکند. این ماژول دسترسی دوگانه به پورتهای ControlNet را برای اسکن دورهای ورودی/خروجی و زمانبندی شبکه بین پردازندههای SLC 5/02 تا 5/05 و گرههای ورودی/خروجی توزیعشده فراهم میکند و از پیکربندیهای رسانهای غیر افزونه و افزونه پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1747-SCNR |
| برند | Allen-Bradley |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.23 کیلوگرم |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 5 ولت DC: 800 میلیآمپر / 24 ولت DC: 90 میلیآمپر جریان بکپلین |
| ارتباطات | ControlNet |
| پورتها | 2 پورت ControlNet |
| خط تولید | SLC 500 |
| نوع ماژول | ماژول اسکنر ControlNet |
| سازگاری پردازنده | SLC 5/02، 5/03، 5/04، 5/05 |
ارتباط باس بکپلین و زمانبندی قطعی ControlNet
ماژول 1747-SCNR در معماری بکپلین SLC 500 ادغام میشود و جریانهای مشخص 5 ولت DC و 24 ولت DC بکپلین را برای اجرای وظایف زمانبندی ControlNet مصرف میکند. این ماژول انتقال دادههای دورهای را با استفاده از زمانبندی قطعی رسانه ControlNet انجام میدهد و فهرستهای اسکن ورودی/خروجی را در گرههای متصل هماهنگ میکند.
معماری دو پورت ControlNet امکان توپولوژیهای خطی یا افزونه رسانهای را با استفاده از کابل کواکسیال 1786-RG6 فراهم میکند. اسکنر اجرای اسکن شبکه را از طریق فواصل زمانی زمانبندی شده انجام میدهد و تبادل داده همزمان با ماژولهای ورودی/خروجی راه دور را تضمین میکند. تخصیص اسلات در شاسی به جز اسلات سمت چپترین به دلیل محدودیتهای آدرسدهی رزرو شده برای پردازنده در منطق نقشهبرداری رک SLC است.
چراغهای LED (CHA، CHB، OK) وضعیت کانال شبکه و سلامت ماژول را در لایه اجرای بکپلین نشان میدهند که مستقل از تشخیصهای HMI خارجی است.
سؤالات متداول (FAQ)
س: آیا 1747-SCNR میتواند با اتصال تنها یک پورت ControlNet کار کند؟
ج: بله. ماژول از عملکرد تک کاناله پشتیبانی میکند، اما افزونگی و تحمل خطای رسانه زمانی که تنها یک پورت فعال باشد غیرفعال میشود.
س: تأثیر عبور از محدودیتهای جریان بکپلین چیست؟
ج: جریان اضافی در ریل 5 ولت DC بکپلین ممکن است باعث ریست شدن ماژول یا ایجاد خطای باس شود، زیرا اسکنر نسبت به پایداری ولتاژ بکپلین در طول چرخههای اسکن حساس است.
س: آیا تعویض داغ (hot-swap) در شاسی SLC 500 برای این ماژول پشتیبانی میشود؟
ج: خیر. وارد کردن یا خارج کردن ماژول باید در شرایط خاموش بودن برق انجام شود تا از خرابی باس بکپلین یا از دست رفتن زمانبندی ControlNet جلوگیری شود.
راهنمای نصب در محل
-
در هر اسلات شاسی SLC 500 به جز اسلات سمت چپترین پردازنده نصب شود.
-
از صحت توان بکپلین اطمینان حاصل کنید: ریلهای 5 ولت DC و 24 ولت DC باید قبل از نصب در محدوده مشخصات SLC باشند.
-
فقط از رسانه کواکسیال 1786-RG6 تأیید شده و تپهای ControlNet معتبر (1786-TPR، 1786-TPYR و غیره) استفاده کنید.
-
شعاع خمیدگی کابل کواکسیال را کنترل کنید تا از ناسازگاری امپدانس جلوگیری شود.
-
پس از روشن شدن، هماهنگی چراغهای LED CHA و CHB را قبل از فعالسازی عملیات اسکن ورودی/خروجی بررسی کنید.
-
در هنگام روشن بودن شاسی، ماژول را وارد یا خارج نکنید.
