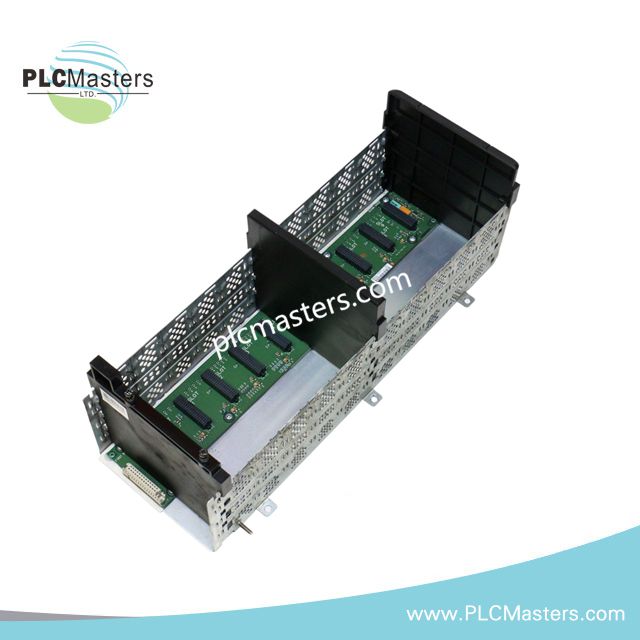

شاسی کنترللوژیکس آلن-برادلی 1756-A10/B
$123.00
$320.00
توضیحات

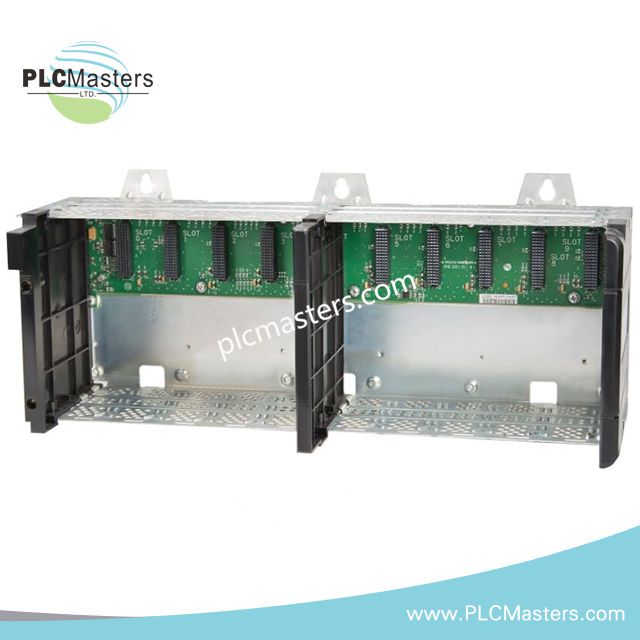

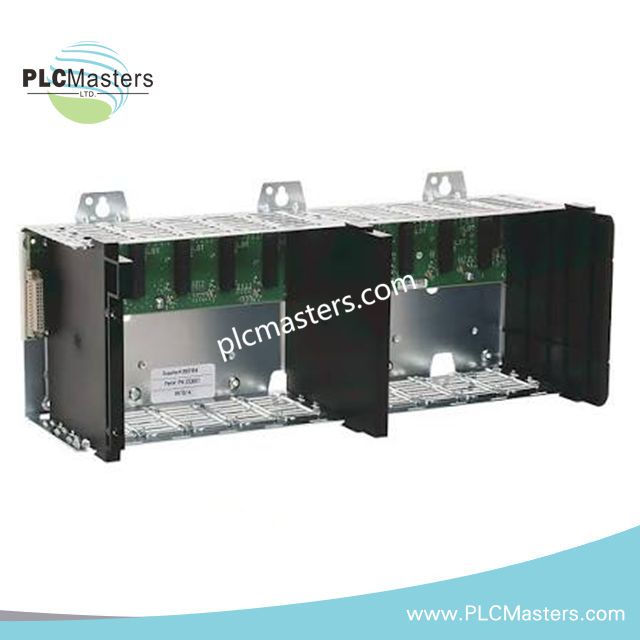

شاسی Allen-Bradley 1756-A10/B ControlLogix
Allen-Bradley 1756-A10/B، که به عنوان شاسی 1756-A10/B ControlLogix نیز شناخته میشود، به عنوان شاسی بکپلن اصلی ControlLogix برای اجرای اتصال سریع ماژولها و توزیع توان در سراسر پلتفرمهای I/O و پردازنده ControlLogix استفاده میشود. این شاسی که برای نصب مدولار در پنل پشتی در معماری ۱۰ اسلات طراحی شده است، اتصال الکتریکی مستقیم بکپلن بین ماژولهای نصب شده ControlLogix را در یک سیستم شاسی با جهت افقی فراهم میکند.
در معماریهای ControlLogix شرکت Allen-Bradley، این شاسی توزیع قطعی بکپلن برای ریلهای 1.2 VDC، 3.3 VDC، 5.1 VDC و 24 VDC را پیادهسازی میکند که امکان ارتباط همزمان ماژولها و تقسیمبندی توان بین کارتهای I/O، CPU و ارتباطی نصب شده را فراهم میآورد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1756-A10/B |
| برند | Allen-Bradley |
| وزن | 1.45 کیلوگرم |
| ابعاد | 50.8 × 71.1 × 20.3 سانتیمتر |
| دمای کاری | مطابق با IEC 60068-2-1 / IEC 60068-2-2 |
| مصرف توان | حداکثر توان تلف شده 5 W |
| نوع محصول | شاسی ControlLogix |
| تعداد اسلاتها | 10 اسلات ماژول |
| نوع نصب | فقط نصب افقی در پنل پشتی |
| ریلهای ولتاژ بکپلن | 1.2 VDC، 3.3 VDC، 5.1 VDC، 24 VDC |
| جریان بکپلن (5.1 VDC) | حداکثر 15 A برای کل شاسی، 6 A برای هر اسلات |
| جریان بکپلن (3.3 VDC) | 4 A برای هر اسلات |
| جریان بکپلن (24 VDC) | حداکثر 2.8 A برای شاسی/اسلات |
| زمینکردن | 8 AWG زمین عملکردی، 14 AWG زمین حفاظتی |
| نوع محفظه | سبک باز |
توزیع توان بکپلن ControlLogix و ارتباط قطعی
در معماری بکپلن ControlLogix، شاسی 1756-A10/B ساختار مشترک الکتریکی و منطقی را فراهم میکند که از ارتباط همزمان ماژولها در تمام اسلاتهای نصب شده پشتیبانی میکند. ریلهای بکپلن 1.2 VDC و 3.3 VDC برای حوزههای داخلی ASIC و منطق استفاده میشوند، در حالی که ریلهای 5.1 VDC و 24 VDC از زیرسیستمهای ماژولهای I/O و ارتباطی پشتیبانی میکنند. زمانبندی قطعی بکپلن تبادل داده هماهنگ بین ماژولهای پردازنده، I/O و ارتباطی را در اجرای اسکن دورهای تضمین میکند.
سؤالات متداول (FAQ)
س: آیا میتوان ماژولهای ControlLogix را در حالی که شاسی 1756-A10/B روشن است، وارد یا خارج کرد؟
ج: بله، معماری ControlLogix از تعویض داغ (hot-swap) پشتیبانی میکند. با این حال، باید توالی روشن شدن توان ماژولها رعایت شود تا از اختلالات گذرای بکپلن جلوگیری شود.
س: آیا جریان بکپلن بین تمام اسلاتها مشترک است یا محدود به هر اسلات؟
ج: شاسی محدودیتهای جریان در سطح شاسی و اسلات را فراهم میکند. به عنوان مثال، ریل 5.1 VDC حداکثر 15 A برای کل شاسی و حداکثر 6 A برای هر اسلات بسته به پیکربندی ماژول نصب شده پشتیبانی میکند.
س: آیا شاسی جداسازی الکتریکی بین اسلاتها فراهم میکند؟
ج: خیر. جداسازی الکتریکی در سطح ماژول انجام میشود. خود شاسی به عنوان ساختار توزیع بکپلن مشترک عمل میکند.
راهنمای نصب در محل
-
شاسی را فقط در جهت افقی مطابق با محدودیتهای طراحی مکانیکی نصب کنید
-
قبل از روشن کردن سیستم، اتصال زمین عملکردی 8 AWG و اتصال زمین حفاظتی 14 AWG را برقرار کنید
-
حداقل فاصله لازم برای جریان هوا در اطراف مجموعه شاسی سبک باز را حفظ کنید
-
قبل از وارد کردن ماژول، تراز بودن کانکتور بکپلن را بررسی کنید تا از آسیب پینها جلوگیری شود
-
ماژولهای با جریان بالا را در اسلاتها به صورت پراکنده توزیع کنید تا از بارگذاری موضعی ریلهای بکپلن جلوگیری شود
-
یکپارچگی زمین کابینت را برای کاهش نویز وارد شده به خطوط ارتباطی بکپلن تضمین کنید
