ماژول پل کنترل ControlNet آلن-برادلی 1756-CN2RK ControlLogix
$123.00
$320.00
توضیحات

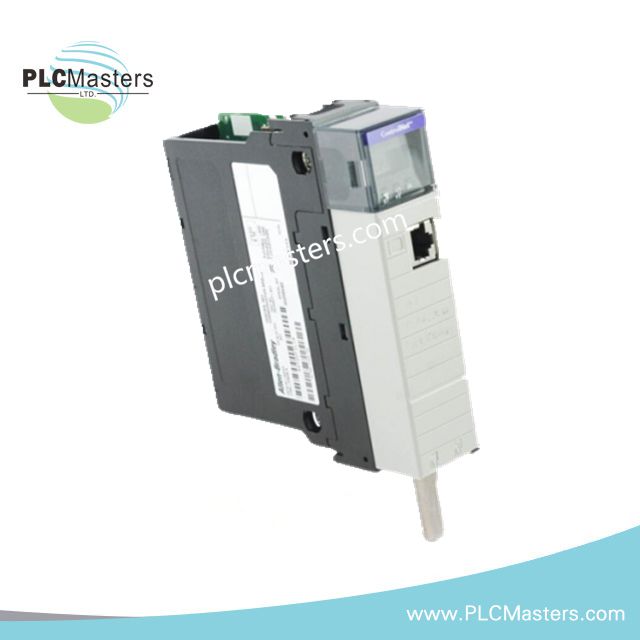

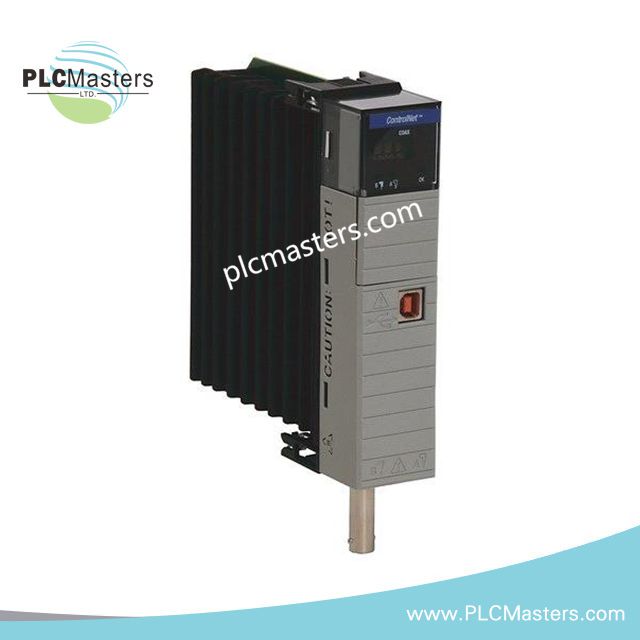

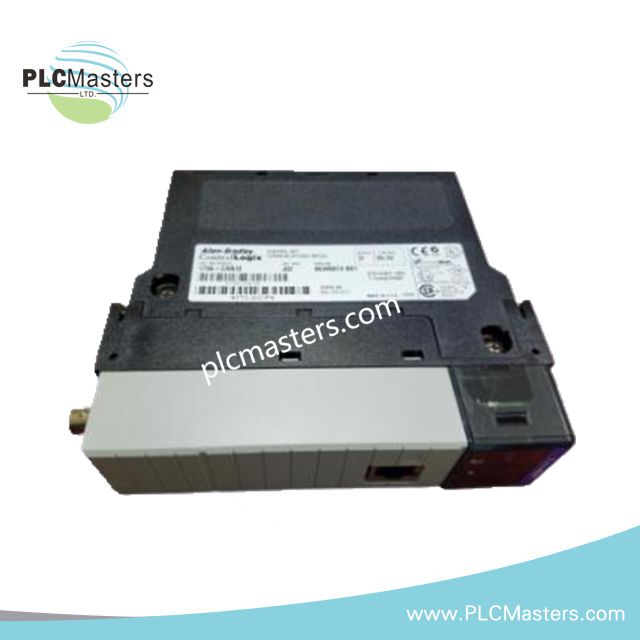

ماژول پل ControlLogix ControlNet مدل Allen-Bradley 1756-CN2RK
پیکربندی شده برای پل زدن دادههای ControlNet به صورت قطعی در معماریهای ارتباطی افزونه ControlLogix، Allen-Bradley 1756-CN2RK (ماژول پل 1756-CN2RK) اجرای مستقیم فیزیکی و در سطح پروتکل ارتباط ControlNet دو کاناله با سرعت 5 Mbps را در مسیرهای شبکه افزونه در سیستم بکپلین ControlLogix فراهم میکند. این ماژول از حداکثر 99 گره شبکه پشتیبانی کرده و تا 131 اتصال همزمان را از طریق اجرای زمانبندی شده شبکه مدیریت میکند.
همسو با چارچوب ارتباطی ControlLogix شرکت Rockwell Automation، این ماژول پل زدن ControlNet همگام با بکپلین را با افزونگی دو کاناله و پوشش PCB مقاوم در برابر شرایط محیطی برای پایداری در نصبهای دارای نویز الکتریکی انجام میدهد.
تجزیه پسوند و ماتریس مدل
تنظیمات تعریف شده تک: 1756-CN2RK ماژول پل افزونه ControlNet. هیچ تقسیمبندی پسوند عملکردی اضافی مشخص نشده است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1756-CN2RK |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.88 پوند |
| مصرف برق | 6.7 W |
| نوع شبکه | ControlNet دو کاناله افزونه با سرعت 5 Mbps |
| حداکثر گرهها | 99 |
| حداکثر اتصالات | 131 |
| جریان ورودی | 1300 mA در 5.1 VDC، 3 mA در 24 VDC |
| تبعیض حرارتی | 22.9 BTU/ساعت |
| عرض اسلات | یک اسلات ماژول ارتباطی |
| پوشش | پوشش conformal |
معماری اجرای پل دو کاناله ControlNet
ماژول 1756-CN2RK انتقال فریمهای ControlNet را از طریق زمانبندی قطعی با نرخ شبکه 5 Mbps انجام میدهد و انتشار افزونه کانالها را در دو مسیر ارتباطی همگام میکند. سرعت ارتباط باس بکپلین از طریق زمانبندی سیستم ControlLogix مدیریت شده و تضمین میکند که فریمها بین اجرای وظایف کنترلر و چرخههای انتقال شبکه به طور مداوم هماهنگ باشند.
این ماژول از تجمیع گرههای I/O و کنترلر تا 99 دستگاه پشتیبانی میکند و ظرفیت مدیریت اتصال 131 لینک منطقی را در فواصل زمانبندی شده شبکه دارد. عملکرد افزونه کانالها، یکپارچگی جریان داده موازی را در لایه رابط رسانه حفظ میکند بدون اینکه در سطح برنامه کاربردی به داوری وقفه نیاز باشد.
سؤالات متداول (FAQ)
س: آیا 1756-CN2RK از تعویض داغ (hot-swap) در شاسی ControlLogix پشتیبانی میکند؟
ج: بله. این ماژول از وارد کردن و خارج کردن داغ پشتیبانی میکند. بازنشانی از طریق اسکن مجدد بکپلین ControlLogix و بارگذاری مجدد پیکربندی انجام میشود.
س: محدودیت تعداد گرههای ControlNet چقدر است؟
ج: این ماژول حداکثر از 99 گره پشتیبانی میکند که توسط پهنای باند زمانبندی ControlNet در سرعت 5 Mbps محدود شده است.
س: افزونگی بین کانالها چگونه پیادهسازی شده است؟
ج: افزونگی دو کاناله در لایه رابط شبکه با انتقال همگام فریمها در هر دو مسیر ControlNet عمل میکند.
راهنمای نصب میدانی
ماژول را در شاسی سازگار ControlLogix نصب کنید و اطمینان حاصل کنید که اتصال کامل به کانکتور بکپلین برقرار باشد تا همزمانی قطعی حفظ شود. کابلکشی کواکسیال ControlNet باید با مسیرهای کنترل شده از نظر امپدانس و حفظ یکپارچگی شیلد در بخشهای اصلی و انشعابی انجام شود.
فاصله بین خطوط ارتباطی ControlNet و هادیهای جریان بالای برق را حفظ کنید تا از القای الکترومغناطیسی جلوگیری شود. اتصال زمین شیلد باید با یک نقطه مرجع زمین واحد انجام شود تا جریانهای حلقهای در کانالهای افزونه ایجاد نشود.
قبل از راهاندازی، سازگاری فریمویر بین کنترلر، شاسی و ماژول ارتباطی را بررسی کنید تا هماهنگی زمانبندی بکپلین و همزمانی شبکه به درستی انجام شود.
