ماژول پل EtherNet/IP آلن-برادلی 1756-EN2T/D
$123.00
$320.00
توضیحات

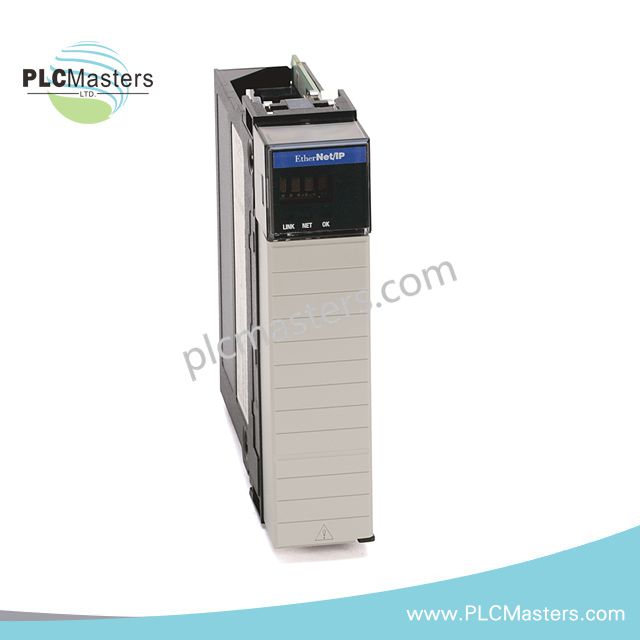

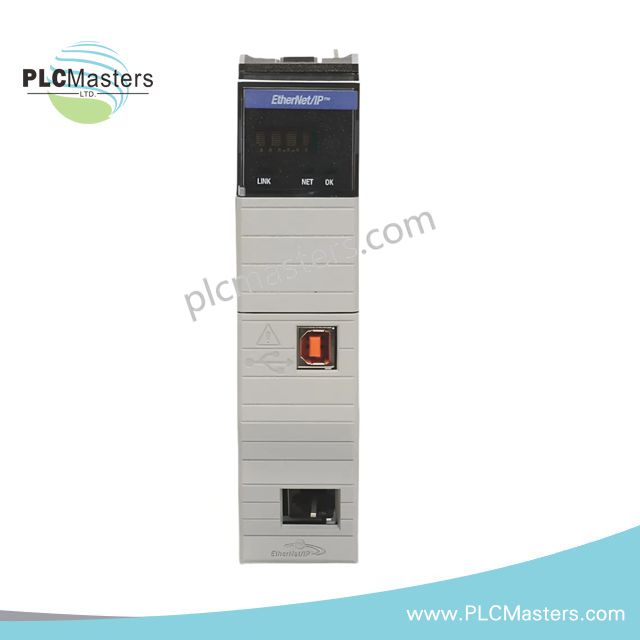

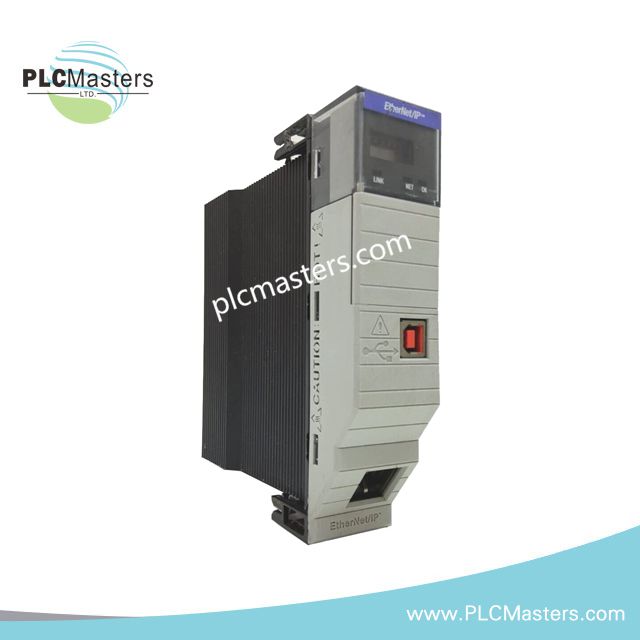

ماژول پل EtherNet/IP آلن-برادلی 1756-EN2T/D
آلن-برادلی 1756-EN2T/D، که همچنین با کد 1756-EN2T شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای پل زدن ارتباطات شبکهای قطعی در بستر ControlLogix و شبکههای EtherNet/IP عمل میکند. این ماژول اجرای مستقیم فیزیکی و در سطح پروتکل تبادل داده مبتنی بر CIP بین کنترلرهای ControlLogix و گرههای صنعتی توزیعشده اترنت را فراهم میکند.
این ماژول برای ارتباط سریع کنترلر به شبکه در سیستمهای شاسی ControlLogix پیکربندی شده است و آلن-برادلی 1756-EN2T/D (1756-EN2T ماژول پل EtherNet/IP) اجرای مستقیم فیزیکی/الکتریکی در شبکههای EtherNet/IP را ارائه میدهد.
تجزیه پسوند و ماتریس مدل
هیچ تقسیمبندی عملکردی تایید شدهای توسط سازنده برای پسوند /D منتشر نشده است، جز پیگیری نسخه سختافزار. این نسخه نشاندهنده تغییرات تدریجی در سطح سختافزار در همان خانواده ماژول عملکردی (سری 1756-EN2T) است، بدون بازطراحی معماری.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1756-EN2T/D |
| برند | آلن-برادلی |
| وزن | 0.5 کیلوگرم |
| ابعاد | حدود ۱۴۵ میلیمتر × ۳۵ میلیمتر × ۱۴۰ میلیمتر |
| دمای کاری | ۰ درجه سانتیگراد تا +۶۰ درجه سانتیگراد |
| مصرف برق | حدود ۱.۰ آمپر در ۵ ولت DC (جریان کشیده شده از بَکپلین) |
| نوع شبکه | EtherNet/IP |
| پورتها | دو پورت اترنت RJ-45 |
| سرعت | مذاکره خودکار ۱۰/۱۰۰ مگابیت بر ثانیه |
| اتصالات پشتیبانی شده | تا ۱۲۸ اتصال CIP |
رفتار ارتباط قطعی بَکپلین ControlLogix و EtherNet/IP
این ماژول با استفاده از مکانیزمهای تبادل داده چرخهای که با چرخههای اسکن شاسی همگامسازی شدهاند، در بَکپلین 1756 ControlLogix ادغام میشود. سرعت ارتباط باس بَکپلین توسط زمانبندی شاسی و داوری اسلات محدود میشود. ترافیک چرخهای EtherNet/IP از پیامهای ضمنی بر روی اشیاء CIP در TCP/UDP استفاده میکند. سازگاری فریمویر فلش به تطابق نسخه کنترلر و شاسی وابسته است و نیازمند هماهنگی نسخهها در گرههای شبکه است. مقیاسپذیری چگالی ورودی/خروجی توسط تخصیص نمونه اتصال در هر جلسه CIP کنترل میشود که مسیرهای چندپخشی و تکپخشی فعال کل را تحت بار سیستم محدود میکند. نسخه /D بهروزرسانیهایی در مدیریت PHY اترنت اعمال کرده است تا یکپارچگی سیگنال را در شرایط جریان بستههای مداوم حفظ کند.
سؤالات متداول (FAQ)
س: آیا 1756-EN2T/D از تعویض داغ (hot-swap) در حالت روشن پشتیبانی میکند؟
ج: بله. این ماژول رفتار تعویض داغ شاسی ControlLogix را پشتیبانی میکند. جلسات شبکه پس از دوبارهقرار دادن ماژول قطع و مجدداً برقرار میشوند.
س: محدودیت جریان بَکپلین در شاسیهای چندماژوله چه تأثیری دارد؟
ج: هر ماژول حدود ۱.۰ آمپر در ۵ ولت DC مصرف میکند. بودجه توان کل شاسی باید در محدوده تأمین برق 1756 باقی بماند.
س: آیا ناسازگاری فریمویر بر پایداری ارتباط EtherNet/IP تأثیر میگذارد؟
ج: بله. ناسازگاری فریمویر بین کنترلر و ماژول ارتباطی میتواند از برقراری جلسه CIP جلوگیری کند.
راهنمای نصب میدانی
در صورت امکان، ماژول را فقط در شاسی ControlLogix خاموش نصب کنید. ماژول را با ریلهای راهنمای بَکپلین همتراز کرده و کانکتور را به طور کامل جا بزنید تا تماس الکتریکی پایدار برقرار شود. از کابلکشی زوج به هم تابیده شیلددار برای پورتهای اترنت RJ-45 استفاده کنید. اطمینان حاصل کنید که بَکپلین شاسی به درستی زمین شده باشد تا نویز تفاضلی روی خطوط PHY اترنت کاهش یابد. از عبور کابلهای EtherNet/IP به موازات هادیهای ولتاژ بالا خودداری کنید تا القای نویز کاهش یابد. قبل از فعالسازی چرخههای اسکن شبکه، پیکربندی IP گرهها را بررسی کنید. پیش از راهاندازی، سازگاری فریمویر در تمام ماژولهای پلتفرم 1756 را حفظ کنید.
