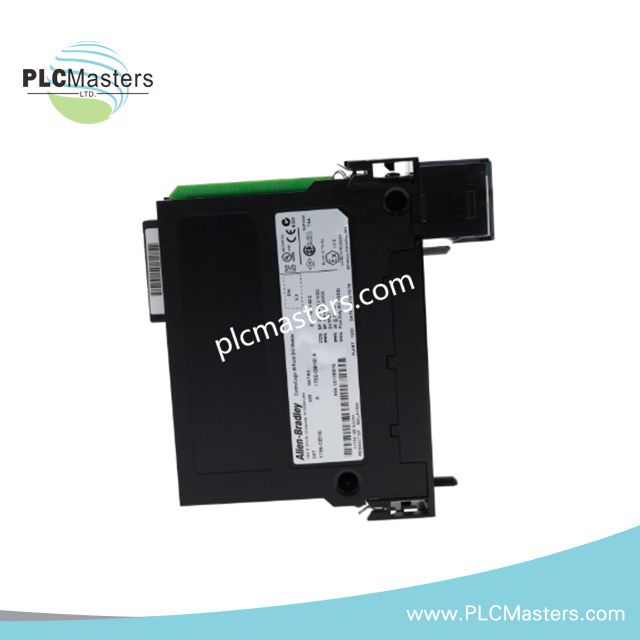

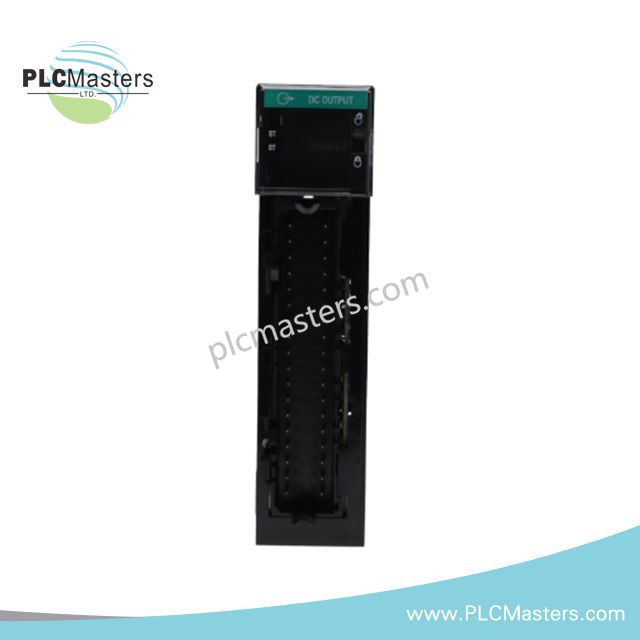

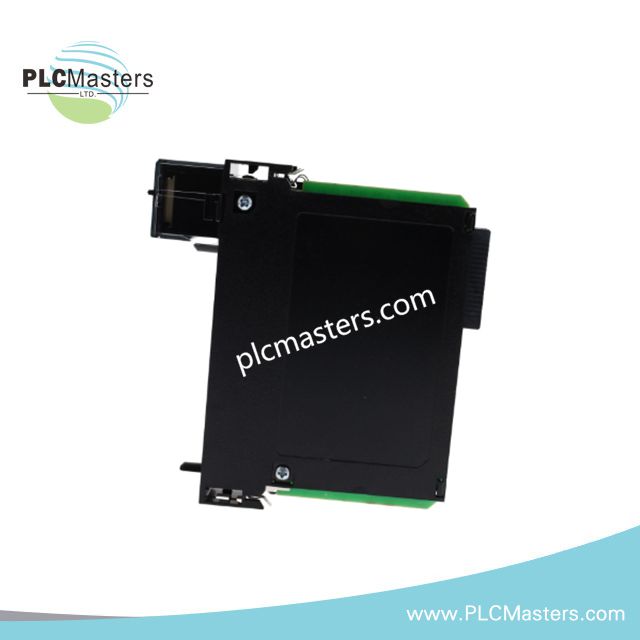

ماژول خروجی DC آلن-برادلی 1756-OB16I کنترللوژیکس
$123.00
$320.00
توضیحات
توضیحات محصول
ماژول خروجی DC مجزا 1756-OB16I برای پلتفرمهای ControlLogix طراحی شده است و ۱۶ کانال خروجی ایزولهشده جداگانه برای کنترل مطمئن دستگاههای میدانی ارائه میدهد. این ماژول که توسط Allen-Bradley ساخته شده است، از پیکربندیهای هر دو حالت sinking و sourcing پشتیبانی میکند و انعطافپذیری در طراحی سیستم را فراهم میآورد.
هر کانال خروجی به صورت الکتریکی ایزوله شده است که تداخل بین کانالها را به حداقل میرساند و پایداری سیستم را در محیطهای پر نویز الکتریکی افزایش میدهد. 1756-OB16I مستقیماً در شاسی محلی یا راه دور ControlLogix نصب میشود و به طور یکپارچه با بلوکهای ترمینال قابل جدا شدن استاندارد برای سیمکشی کارآمد سازگار است.
با عملکرد سوئیچینگ سریع و قابلیت تنظیم بار، این ماژول برای طیف گستردهای از وظایف اتوماسیون گسسته مناسب است.
ویژگیهای کلیدی عملکردی
-
۱۶ کانال خروجی DC ایزولهشده مستقل
-
پشتیبانی از پیکربندیهای سیمکشی sinking و sourcing
-
طراحی شده برای سیستمهای صنعتی ۱۲/۲۴ ولت DC
-
پاسخ سوئیچینگ سریع برای کنترل دقیق
-
سازگار با شاسیهای محلی و راه دور ControlLogix
-
بلوک ترمینال قابل جدا شدن برای نصب و نگهداری آسان
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| سازنده | Allen-Bradley |
| مدل | 1756-OB16I |
| نوع محصول | ماژول خروجی دیجیتال DC ایزولهشده |
| خانواده محصول | ControlLogix |
| تعداد خروجیها | ۱۶ (ایزولهشده به صورت جداگانه) |
| دامنه ولتاژ خروجی | ۱۰–۳۰ ولت DC |
| ولتاژ نامی | ۱۲ / ۲۴ ولت DC |
| پیکربندی خروجی | قابل انتخاب بین Sink / Source |
| تاخیر خروجی (روشن) | ≤ ۱ میلیثانیه |
| تاخیر خروجی (خاموش) | ≤ ۲ میلیثانیه |
| جریان هر کانال | ۲ آمپر در ۳۰ درجه سانتیگراد؛ ۱ آمپر در ۶۰ درجه سانتیگراد (کاهش یافته) |
| جریان هر ماژول | ۸ آمپر در ۳۰ درجه سانتیگراد؛ ۴ آمپر در ۶۰ درجه سانتیگراد |
| جریان بکپلین | ۳۵۰ میلیآمپر در ۵.۱ ولت DC؛ ۳ میلیآمپر در ۲۴ ولت DC |
| توان تلف شده | حداکثر ۳.۶ W در ۶۰ درجه سانتیگراد |
| ولتاژ ایزولاسیون | معمولاً تا ۲۵۰ ولت (ورودی به بکپلین، میزان مداوم بسته به طراحی متفاوت است) |
| بلوکهای ترمینال | 1756-TBCH، 1756-TBS6H (بلوک ترمینال قابل جدا شدن ۳۶ پین) |
| نصب | شاسی ControlLogix |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| محفظه | نوع باز (نیاز به نصب روی پنل) |
| وزن | ۰.۴۰ پوند |
سناریوهای کاربردی
1756-OB16I معمولاً در سیستمهای اتوماسیونی که نیاز به کنترل خروجی با قابلیت اطمینان بالا دارند، مانند راهاندازهای موتور، شیرهای سلونوئیدی، رلهها و دستگاههای نشانگر به کار میرود. خروجیهای ایزولهشده جداگانه آن، این ماژول را به ویژه در نصبهایی با منابع سیگنال مختلط یا پتانسیلهای زمین متفاوت مؤثر میسازد.
صنایع معمول شامل تولید خودرو، سیستمهای بستهبندی و عملیات جابجایی مواد است که کنترل خروجی گسسته مقاوم در آنها ضروری است.
سؤالات متداول
مزیت خروجیهای ایزولهشده جداگانه چیست؟
هر کانال خروجی به طور مستقل عمل میکند و از انتقال خطا یا نویز الکتریکی بین کانالها جلوگیری میکند.
آیا ماژول از خروجیهای sinking و sourcing پشتیبانی میکند؟
بله، 1756-OB16I میتواند بسته به سیمکشی برای هر دو حالت sinking یا sourcing پیکربندی شود.
چه بلوکهای ترمینالی مورد نیاز است؟
این ماژول با بلوکهای ترمینال قابل جدا شدن ۳۶ پین مانند 1756-TBCH و 1756-TBS6H سازگار است.
این ماژول چه تفاوتی با ماژولهای خروجی غیر ایزوله دارد؟
برخلاف ماژولهای استاندارد، 1756-OB16I ایزولاسیون بین کانالها را فراهم میکند که عملکرد را در محیطهای الکتریکی چالشبرانگیز بهبود میبخشد.
