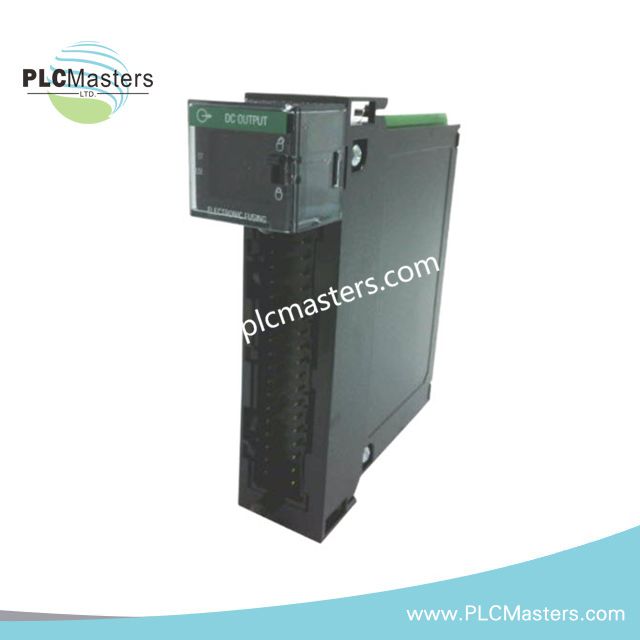

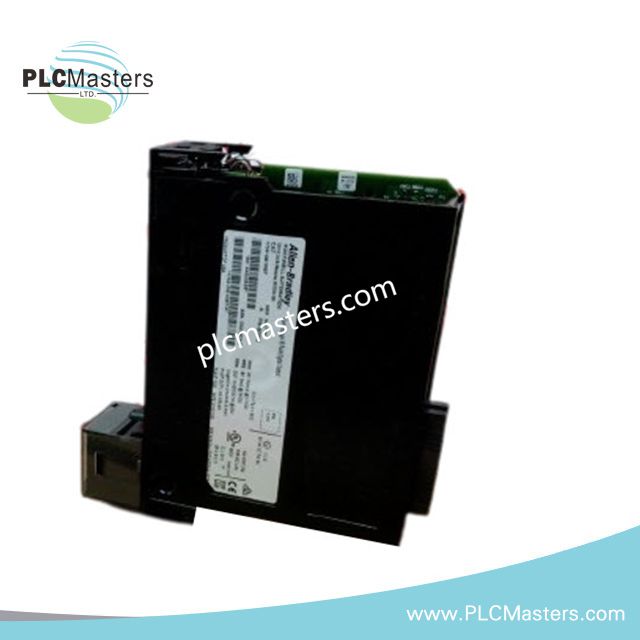

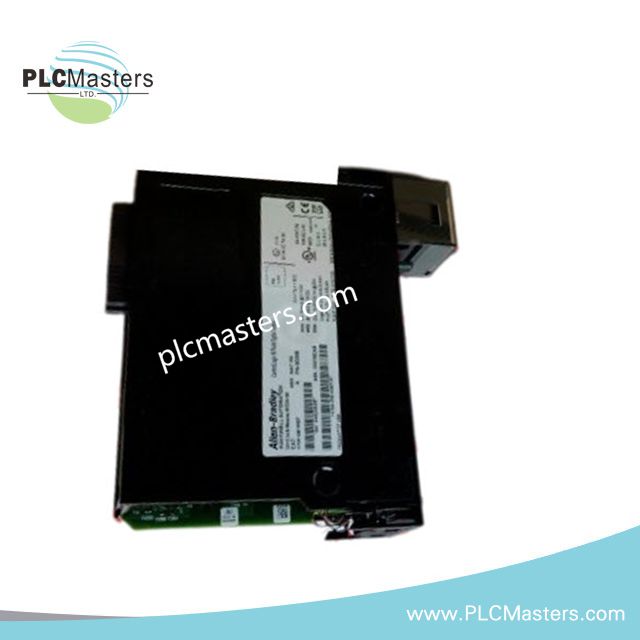

ماژول خروجی DC کنترللاژیکس Allen-Bradley 1756-OB16IEF
$123.00
$320.00
توضیحات
ماژول خروجی DC ControlLogix مدل Allen-Bradley 1756-OB16IEF
ماژول Allen-Bradley 1756-OB16IEF (1756-OB16IEF ماژول خروجی DC) برای اجرای خروجی دیجیتال DC ایزوله در پلتفرمهای ControlLogix پیکربندی شده است و اجرای فیزیکی/الکتریکی مستقیم برای مدارهای خروجی DC با 16 نقطه را فراهم میکند. این ماژول با سیگنالهای خروجی 10-30 VDC کار میکند، از خروجیهای ایزوله پشتیبانی میکند و با سیستم ارتباطی بکپلین ControlLogix سازگار است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1756-OB16IEF |
| برند | Allen-Bradley |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.75 پوند |
| مصرف برق | حداکثر 3.6 W در دمای 60 درجه سانتیگراد |
| نوع ماژول | ماژول خروجی DC |
| خط تولید | ControlLogix |
| نوع مدار | DC |
| کانالهای خروجی | 16 نقطه |
| محدوده ولتاژ کاری | 10-30 VDC |
| حداکثر جریان خروجی هر نقطه | 2 A در 30 درجه سانتیگراد؛ 1 A در 60 درجه سانتیگراد |
| حداکثر جریان خروجی کل ماژول | 8 A در 30 درجه سانتیگراد؛ 4 A در 60 درجه سانتیگراد |
| جریان بکپلین در 5 V | 350 mA |
| جریان بکپلین در 24 V | 3 mA |
| ولتاژ ایزولاسیون | 50 V پیوسته |
| بلوکهای ترمینال قابل جدا شدن | 1756-TBCH، 1756-TBS6H |
معماری خروجی EtherNet/IP و ControlLogix
ماژول 1756-OB16IEF به عنوان یک ماژول خروجی دیجیتال ControlLogix عمل میکند که ارتباط بین کنترلر و مدارهای خروجی میدانی از طریق بکپلین انجام میشود. این ماژول از عملکردهای سوئیچینگ خروجی DC با کانالهای ایزوله و عملیات خروجی همتا به همتا با قابلیت PWM پشتیبانی میکند. سازگاری فریمور فلش مطابق ساختار مدیریت پلتفرم ControlLogix است و امکان پیکربندی ماژول از طریق محیطهای کنترلر سازگار را فراهم میآورد.
مقیاسپذیری چگالی ورودی/خروجی در شاسی ControlLogix اجازه میدهد چندین ماژول خروجی به صورت همزمان ادغام شوند در حالی که آدرسدهی بکپلین به صورت سازمانیافته حفظ میشود. توزیع بار الکتریکی باید با توجه به حداکثر جریان مجاز ماژول و بودجه توان شاسی انجام شود.
سؤالات متداول
س: ماژول 1756-OB16IEF از چه نوع مدار میدانی پشتیبانی میکند؟
ج: این ماژول از مدارهای خروجی DC با محدوده ولتاژ کاری 10-30 VDC پشتیبانی کرده و 16 نقطه خروجی ایزوله ارائه میدهد.
س: نیازهای جریان بکپلین این ماژول چقدر است؟
ج: این ماژول به 350 mA در 5 VDC و 3 mA در 24 VDC برای تغذیه بکپلین نیاز دارد.
س: کدام بلوکهای ترمینال قابل جدا شدن با این ماژول سازگار هستند؟
ج: بلوکهای ترمینال سازگار 1756-TBCH و 1756-TBS6H هستند.
راهنمای نصب میدانی
ماژول 1756-OB16IEF را در شکاف شاسی ControlLogix سازگار نصب کنید و اتصال مکانیکی صحیح کانکتور بکپلین را تأیید نمایید. قبل از روشن کردن بارهای متصل، اطمینان حاصل کنید که ولتاژ سیمکشی میدانی با مشخصات خروجی 10-30 VDC مطابقت دارد.
برای کاهش تداخل الکتریکی، جداسازی مناسب سیمکشی بین هادیهای خروجی DC و کابلهای سوئیچینگ با انرژی بالا یا کابلهای برق AC را رعایت کنید. در صورت استفاده از سیمکشی میدانی شیلددار، اتصال شیلد کابل را مطابق استاندارد زمین کارخانه انجام دهید. پیش از راهاندازی سیستم، جایگیری بلوک ترمینال، اتصال هادیها و کلیدگذاری ماژول را تأیید کنید.
