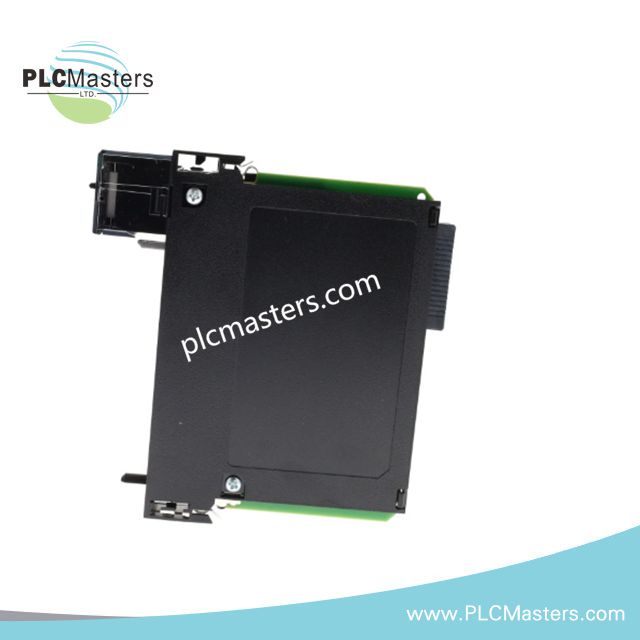

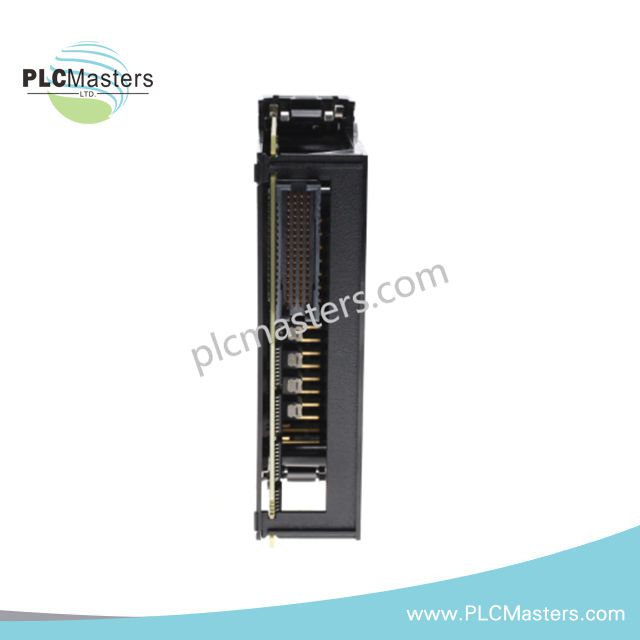

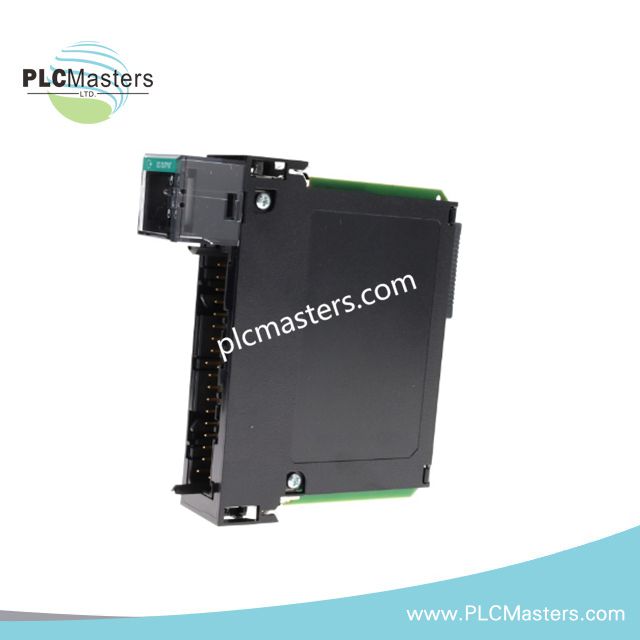

ماژول خروجی Allen-Bradley 1756-OB32 ControlLogix
ماژول Allen-Bradley 1756-OB32، که همچنین به عنوان 1756-OB32 ControlLogix Output Module فهرست شده است، به عنوان یک واحد اجرای خروجی گسسته در معماریهای پشتصفحه ControlLogix عمل میکند. این ماژول کنترل سوئیچینگ الکتریکی را برای 32 نقطه خروجی دیجیتال فراهم میکند که در دو گروه مستقل 16 کاناله سازماندهی شدهاند و در محدوده سیگنال 10–31.2 ولت DC برای عملکرد قطعی خروجی در سیستمهای ControlLogix کار میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1756-OB32 |
| برند | آلن-برادلی |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.26 کیلوگرم |
| دمای عملکرد | 0 تا 60 درجه سانتیگراد |
| مصرف توان | 1.58 W پشتصفحه، حداکثر تبعیض 4.8 W |
| نوع محصول | ماژولهای خروجی دیجیتال |
| کانالهای خروجی | 32 (2 گروه 16 تایی) |
| دسته ولتاژ | 12/24 ولت DC |
| ولتاژ عملکرد | 10–31.2 ولت DC |
| جریان پشتصفحه (5.1 ولت) | 300 میلیآمپر |
| جریان پشتصفحه (24 ولت) | 2 میلیآمپر |
| تبعیض حرارتی | 16.37 BTU/hr |
| حداقل جریان بار | 3 میلیآمپر به ازای هر نقطه |
| عرض اسلات | 1 اسلات |
اجرای خروجی پشتصفحه ControlLogix و گروهبندی کانالها
ماژول 1756-OB32 از طریق چرخههای بهروزرسانی همگامشده با پشتصفحه ControlLogix ارتباط برقرار میکند، جایی که وضعیت خروجیها در توالی اجرای وظایف کنترلر نگاشت میشود. ماژول خروجیها را به دو گروه 16 نقطهای الکتریکی مستقل تقسیم میکند که امکان توزیع بار بخشبندی شده و جداسازی حوزههای سوئیچینگ را فراهم میآورد.
ارتباط پشتصفحه از طریق زمانبندی قطعی باس ControlLogix انجام میشود که بهروزرسانی وضعیت خروجیها را با بازههای اسکن کنترلر هماهنگ میکند. معماری تأمین جریان، اعتبارسنجی حداقل بار به ازای هر نقطه را حفظ میکند تا رفتار سوئیچینگ پایدار در شرایط میدان کمانرژی تضمین شود.
سؤالات متداول (FAQ)
سؤال: آیا دو گروه خروجی 16 نقطهای میتوانند به طور مستقل عمل کنند؟
الف: بله. ماژول خروجیها را به دو گروه ایزوله 16 کاناله تقسیم میکند که امکان تقسیمبندی بار مستقل و جداسازی سیمکشی را فراهم میآورد.
سؤال: وابستگی توان پشتصفحه در حین عملیات چگونه است؟
الف: ماژول تقریباً 300 میلیآمپر از ریل 5.1 ولت پشتصفحه میکشد و مصرف جریان 24 ولت اضافی حداقلی 2 میلیآمپر در عملیات استاندارد دارد.
سؤال: آیا بارگذاری خروجی کمتر از حداقل جریان بر رفتار سوئیچینگ تأثیر میگذارد؟
الف: بله. هر کانال به حداقل جریان بار 3 میلیآمپر به ازای هر نقطه نیاز دارد تا پایداری وضعیت خروجی تعریفشده حفظ شود.
راهنمای نصب میدانی
-
ماژول را در یک شاسی ControlLogix سازگار با تراز صحیح اسلات و نشستن در پشتصفحه نصب کنید.
-
قبل از فعالسازی خروجیها، اطمینان حاصل کنید که منبع تغذیه میدانی در محدوده عملکرد 10–31.2 ولت DC باقی میماند.
-
فاصله بین سیمکشی خروجی و هادیهای برق با نویز بالا را حفظ کنید تا تداخل ناشی از سوئیچینگ القایی کاهش یابد.
-
اطمینان حاصل کنید که حداقل جریان بار (3 میلیآمپر به ازای هر نقطه) رعایت شده است تا از وضعیتهای خروجی نامشخص جلوگیری شود.
-
محدودیتهای حرارتی را در محدوده عملکرد محفظه 0–60 درجه سانتیگراد رعایت کنید و از تهویه مناسب کابینت اطمینان حاصل نمایید.
