ماژول خروجی دیجیتال DC آلن-برادلی 1756-OB8 کنترللاژیکس
$123.00
$320.00
توضیحات

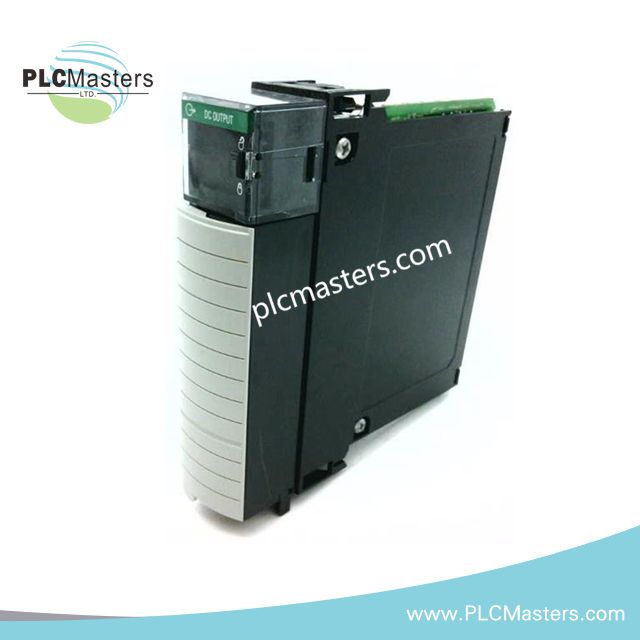

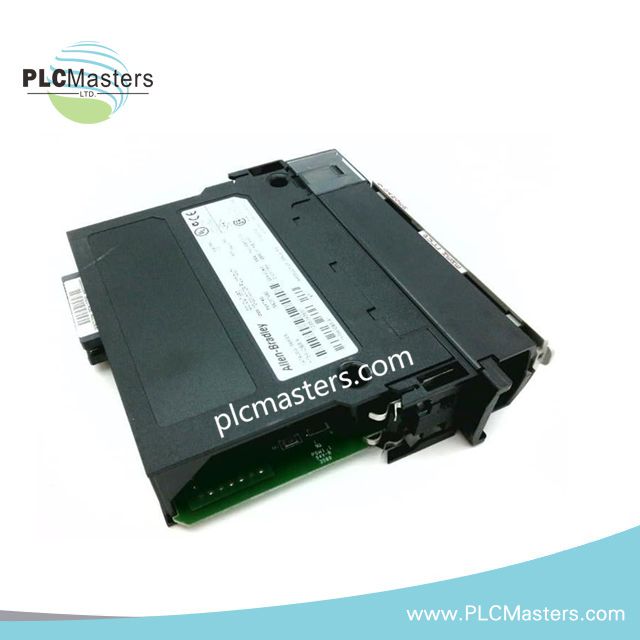

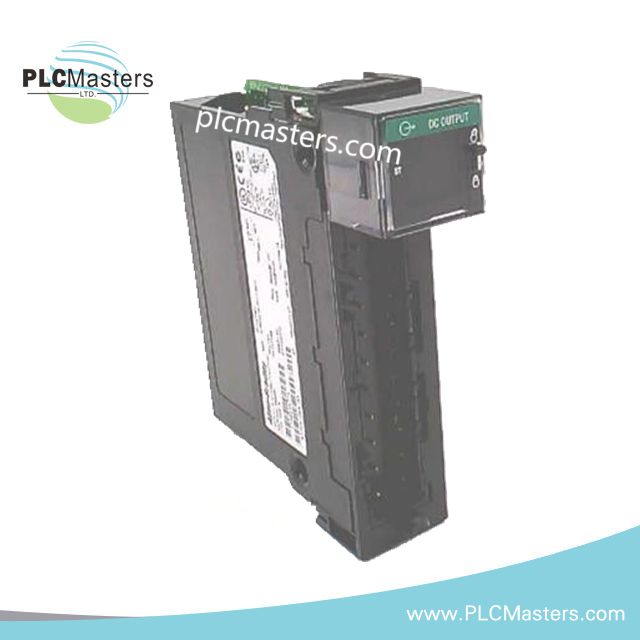

ماژول خروجی دیجیتال DC آلن-برادلی 1756-OB8 کنترللاژیکس
ماژول Allen-Bradley 1756-OB8، که به عنوان 1756-OB8 ماژول خروجی دیجیتال DC نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای اجرای سیگنال منبع DC در پلتفرمهای I/O ControlLogix عمل میکند. این ماژول هشت کانال خروجی 24 VDC با معماری کانال گروهبندی شده، ایزولاسیون سمت میدانی و ارتباط بکپلین از طریق شاسی ControlLogix سازگار ارائه میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1756-OB8 |
| برند | Allen-Bradley |
| محل ساخت | ایالات متحده آمریکا |
| وزن | 0.70 پوند |
| مصرف توان | حداکثر 2.5 وات در 60 درجه سانتیگراد |
| نوع ماژول | ماژول خروجی دیجیتال DC |
| خط تولید | ControlLogix |
| تعداد خروجیها | 8 نقطه |
| نوع خروجی | منبع DC |
| ولتاژ خروجی | 24 VDC نامی |
| محدوده ولتاژ عملیاتی | 10-30 VDC |
| گروههای خروجی | 2 گروه |
| کانال در هر گروه | 4 کانال |
| حداکثر جریان خروجی هر نقطه | 2 آمپر در 60 درجه سانتیگراد |
| حداکثر جریان خروجی هر ماژول | 8 آمپر در 60 درجه سانتیگراد |
| تاخیر سیگنال در گذار روشن | حداکثر 1 میلیثانیه |
| تاخیر سیگنال در گذار خاموش | حداکثر 2 میلیثانیه |
| جریان بکپلین در 5.1 VDC | 165 میلیآمپر |
| جریان بکپلین در 24 VDC | 2 میلیآمپر |
| کل توان بکپلین | 0.89 وات |
| ولتاژ ایزولاسیون | 50 ولت پیوسته |
| بلوکهای ترمینال قابل جدا شدن | 1756-TBNH، 1756-TBSH |
ارتباط باس بکپلین ControlLogix و مقیاسپذیری I/O
1756-OB8 در معماری I/O ControlLogix با استفاده از ارتباط باس بکپلین برای تبادل داده با کنترلر و اجرای فرمان خروجی کار میکند. این ماژول از مقیاسپذیری چگالی I/O از طریق پیکربندی شاسی چند شکاف پشتیبانی میکند و در عین حال آدرسدهی کانالهای جداگانه و کنترل خروجی میدانی را حفظ میکند.
سازگاری فلش فریمویر مطابق ساختار چرخه عمر ماژول ControlLogix است که امکان پیکربندی مبتنی بر کنترلر و نگهداری ماژول را فراهم میکند. رابط خروجی سازماندهی کانالهای گروهبندی شده برای دستگاههای میدانی DC که نیاز به سوئیچینگ منبع 12/24 VDC دارند، ارائه میدهد.
سؤالات متداول
س: چند کانال خروجی در ماژول 1756-OB8 موجود است؟
الف: این ماژول هشت کانال خروجی DC منبع تغذیه را در دو گروه چهار کاناله ارائه میدهد.
س: حداکثر ظرفیت جریان کانالهای خروجی چقدر است؟
الف: هر نقطه خروجی تا 2 آمپر در دمای 60 درجه سانتیگراد را پشتیبانی میکند، با حداکثر جریان ماژول 8 آمپر در دمای 60 درجه سانتیگراد.
س: کدام بلوکهای ترمینال قابل جدا شدن با 1756-OB8 سازگار هستند؟
الف: این ماژول از بلوکهای ترمینال قابل جدا شدن 1756-TBNH و 1756-TBSH پشتیبانی میکند.
راهنمای نصب میدانی
ماژول 1756-OB8 را در شکاف شاسی ControlLogix سازگار نصب کرده و قبل از اعمال برق میدانی، قرارگیری صحیح کانکتور ماژول را تأیید کنید. اطمینان حاصل کنید که بارهای DC متصل شده در محدوده خروجی 10-30 VDC و محدودیتهای جریان مشخص شده عمل میکنند.
سیمکشی خروجی DC را از هادیهای سوئیچینگ با ولتاژ و فرکانس بالا جدا کنید تا تداخل الکتریکی کاهش یابد. از روشهای شیلدینگ و زمین کردن کابلهای میدانی مطابق با استاندارد برق سایت استفاده کنید. قبل از راهاندازی دستگاههای متصل، نصب بلوک ترمینال قابل جدا شدن، قطبیت سیمکشی و پیکربندی خروجی را تأیید کنید.
