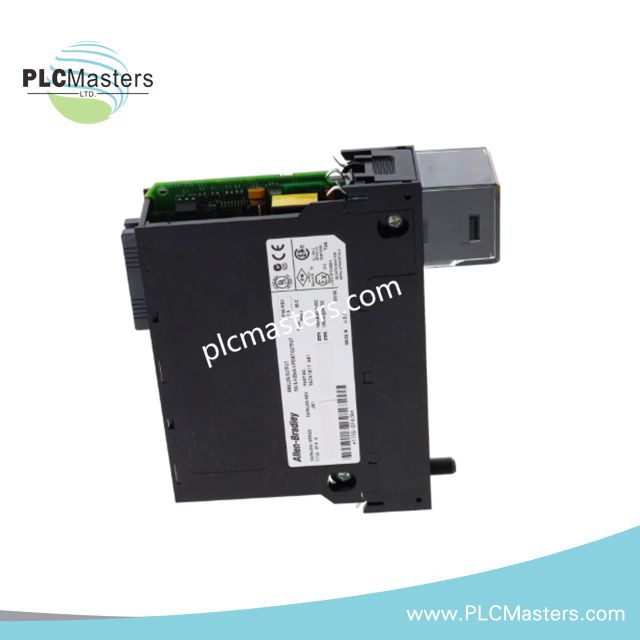

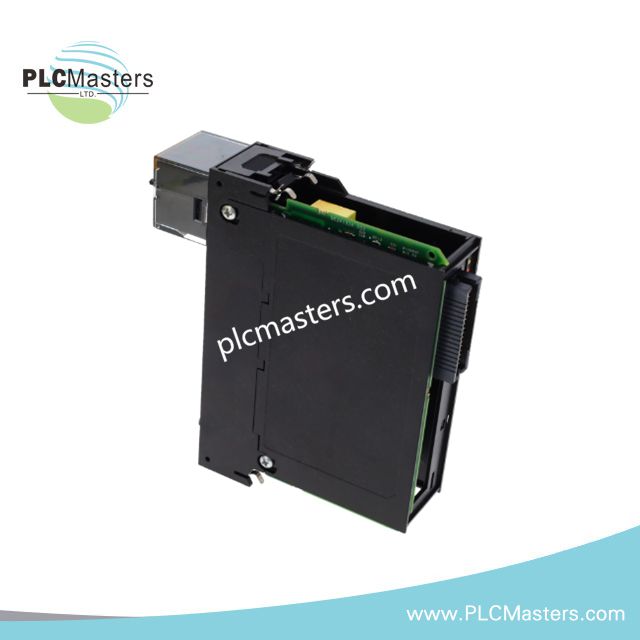

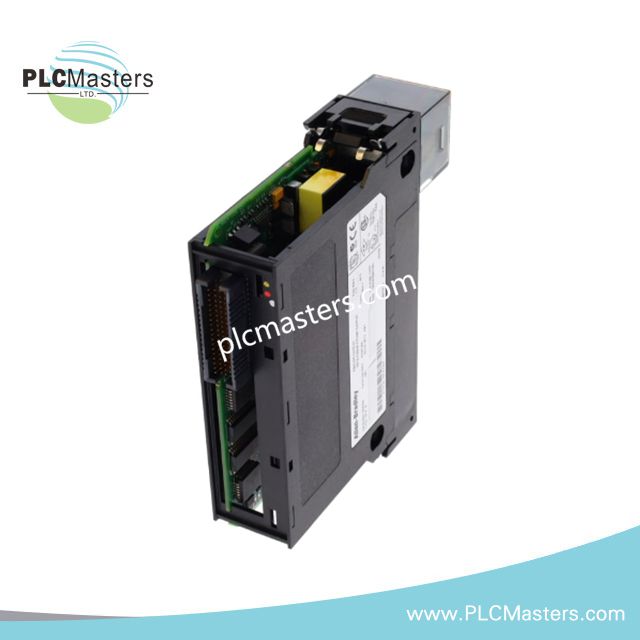

ماژول خروجی آنالوگ ControlLogix آلن-برادلی 1756-OF4
$123.00
$320.00
توضیحات
توضیحات محصول
ماژول خروجی آنالوگ 1756-OF4 از Allen-Bradley یک ماژول I/O با عملکرد بالا برای ControlLogix است که برای کنترل دقیق سیگنالهای آنالوگ در سیستمهای اتوماسیون صنعتی طراحی شده است. این ماژول که توسط Rockwell Automation توسعه یافته، چهار خروجی آنالوگ مستقل قابل پیکربندی ارائه میدهد که قادر به ارسال سیگنالهای ولتاژ یا جریان به دستگاههای میدانی هستند.
ماژول 1756-OF4 عملکرد خروجی آنالوگ تکپایان را پشتیبانی میکند و معمولاً برای کنترل درایوهای فرکانس متغیر، شیرهای کنترلی، عملگرها و ابزار دقیق فرآیند که به سیگنالهای مرجع آنالوگ پایدار نیاز دارند، استفاده میشود. با رزولوشن 15 بیت و پشتیبانی از دامنههای خروجی ±10 ولت DC و 0/4–20 میلیآمپر، این ماژول تبدیل سیگنال دقیق را برای کاربردهای کنترل فرآیند پرتقاضا فراهم میکند.
این ماژول که برای پلتفرم ControlLogix طراحی شده است، در یک شاسی استاندارد 1756 نصب میشود و یک اسلات در ساختار رک را اشغال میکند.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| سازنده | Allen-Bradley |
| خانواده محصول | ControlLogix |
| شماره قطعه | 1756-OF4 |
| نوع ماژول | ماژول خروجی آنالوگ |
| تعداد خروجیها | 4 خروجی آنالوگ |
| انواع سیگنال خروجی | ولتاژ و جریان |
| دامنه خروجی ولتاژ | ±10 ولت DC |
| دامنه خروجی جریان | 0–20 میلیآمپر / 4–20 میلیآمپر |
| پیکربندی خروجی | خروجی تکپایان |
| رزولوشن | 15 بیت |
| جریان کشیده شده از بکپلین | 150 میلیآمپر در 5.1 ولت DC |
| جریان کشیده شده از بکپلین | 120 میلیآمپر در 24 ولت DC |
| کل توان بکپلین | تقریباً 5.8 W |
| تبعیض توان ماژول | تقریباً 3.7 W |
| تبعیض حرارتی | 10.91 بیتییو بر ساعت |
| حفاظت در برابر ولتاژ اضافی | 24 ولت DC |
| جداسازی | جداسازی کانال تا بکپلین |
| دستهبندی سیمکشی | پورتهای سیگنال دسته 1 |
| نوع کانکتور | RTB 20 پین |
| نیاز اسلات | تک اسلات |
| نوع محفظه | سبک باز |
| سکوی نصب | شاسی 1756 ControlLogix |
| دمای عملیاتی | 0°C تا 60°C |
| دمای ذخیرهسازی | -40°C تا 85°C |
| وزن | 0.75 پوند |
ویژگیهای کلیدی
-
چهار خروجی آنالوگ قابل پیکربندی مستقل
-
پشتیبانی از هر دو حالت خروجی ولتاژ و جریان
-
تبدیل آنالوگ با وضوح بالا 15 بیت
-
سازگار با برنامههای ±10V DC و 4–20 mA
-
طراحی شده برای سیستمهای رک ControlLogix
-
نصب در شاسی تک اسلات
-
حفاظت یکپارچه در برابر ولتاژ بیش از حد
-
انتقال سیگنال آنالوگ پایدار برای سیستمهای کنترل فرآیند
-
تشخیص LED برای نظارت بر وضعیت ماژول و کانال
کاربردهای معمول
ماژول 1756-OF4 به طور گسترده در:
-
سیستمهای اتوماسیون فرآیند
-
کنترل درایو فرکانس متغیر
-
موقعیتیابی شیرهای صنعتی
-
فرآیندهای شیمیایی و دستهای
-
تأسیسات آب و فاضلاب
-
کنترل توربین و کمپرسور
-
کاربردهای سیگنال آنالوگ توزیعشده
اطلاعات سازگاری
ماژول برای استفاده با شاسیهای ControlLogix و کنترلرهای سازگار، از جمله:
-
کنترلرهای 1756-L7x ControlLogix
-
کنترلرهای 1756-L8x ControlLogix
-
شاسیهای 1756-A4 / A7 / A10
-
سیستمهای افزونگی ControlLogix
-
دستگاههای ابزار دقیق فرآیند آنالوگ
سؤالات متداول
چه نوع سیگنالهای آنالوگی توسط 1756-OF4 پشتیبانی میشود؟
ماژول از خروجیهای آنالوگ ولتاژ و جریان پشتیبانی میکند، از جمله دامنههای ±10V DC و 0/4–20 mA.
چند کانال خروجی در دسترس است؟
ماژول 1756-OF4 چهار کانال خروجی آنالوگ مستقل کنترلشده را فراهم میکند.
آیا ماژول ایزوله شده است؟
بله. ماژول شامل ایزولاسیون الکتریکی کانال به بکپلین برای بهبود حفاظت سیستم و یکپارچگی سیگنال است.
ماژول به چه نوع اسلات ControlLogix نیاز دارد؟
ماژول یک اسلات استاندارد در شاسی 1756 ControlLogix اشغال میکند.
