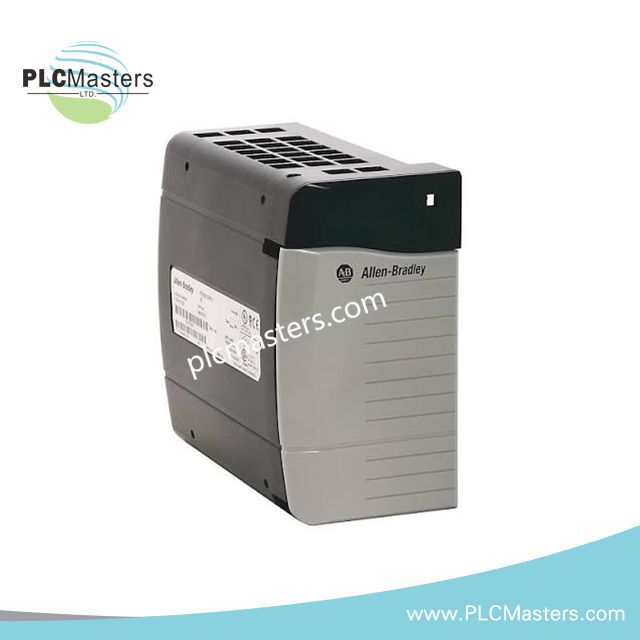

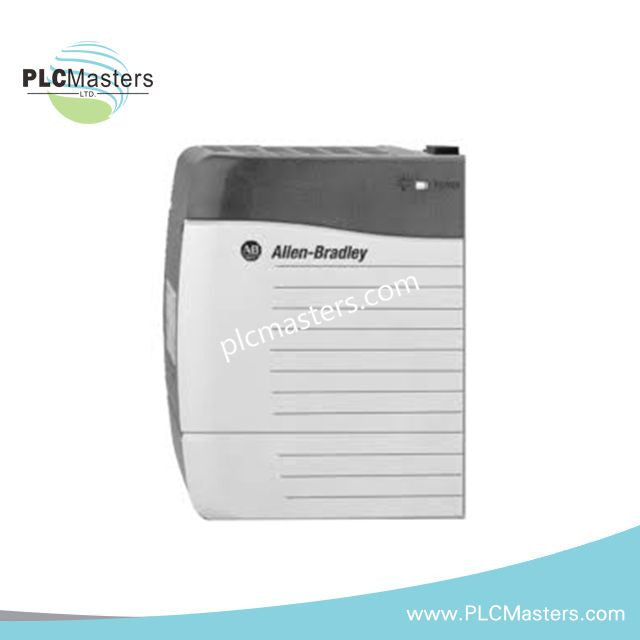

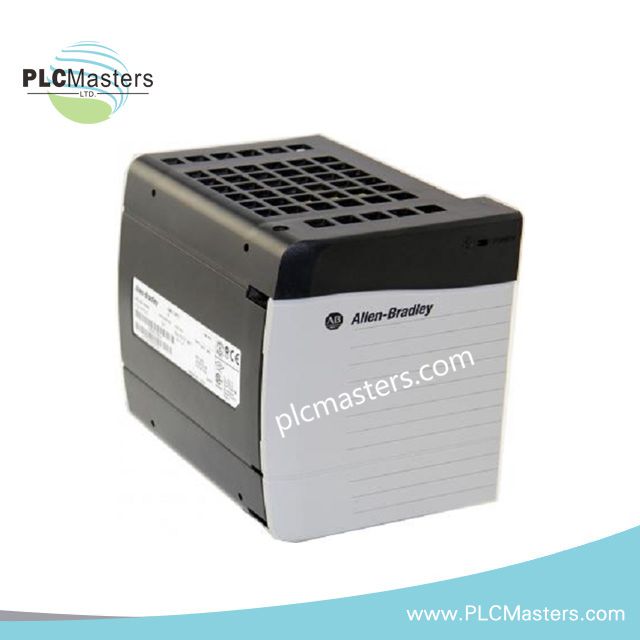

ماژول منبع تغذیه AC کنترللاژیکس Allen-Bradley 1756-PA50
$123.00
$320.00
توضیحات
ماژول منبع تغذیه AC کنترللاژیکس Allen-Bradley 1756-PA50
پیکربندی شده برای تبدیل برق بکپلن تنظیم شده در سیستمهای شاسی ControlLogix، Allen-Bradley 1756-PA50 (ماژول منبع تغذیه AC 1756-PA50) تأمین مستقیم برق الکتریکی از ورودی 85-265 ولت AC به ریلهای برق شاسی 5.1 ولت DC و 3.3 ولت DC را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1756-PA50 |
| برند | Allen-Bradley |
| محل ساخت | ایالات متحده آمریکا |
| وزن | وزن 2.65 پوند |
| ابعاد | ابعاد 140 × 78 × 145 میلیمتر |
| دمای عملکرد | دمای عملیاتی 0 تا 60 درجه سانتیگراد |
| مصرف برق | حداکثر توان خروجی 60 وات در 0-50 درجه سانتیگراد |
| نوع محصول | ماژولهای منبع تغذیه AC |
| سری | بولتن 1756 ControlLogix |
| محدوده ولتاژ ورودی | 85-265 VAC |
| ولتاژ ورودی نامی | 120/240 VAC |
| فرکانس ورودی | 47-63 Hz |
| حداکثر توان ورودی | 81 وات/91 ولتآمپر در 50 درجه سانتیگراد؛ 68 وات/77 ولتآمپر در 60 درجه سانتیگراد |
| جریان هجومی | حداکثر جریان هجومی 20 آمپر |
| ولتاژ خروجی | 5.1 ولت DC و 3.3 ولت DC |
| جریان خروجی | 8 آمپر در 5.1 ولت DC، 2 آمپر در 3.3 ولت DC |
| حداکثر توان خروجی | 60 وات در 0-50 درجه سانتیگراد؛ 50 وات در 0-60 درجه سانتیگراد |
| زمان نگهداری | 4 سیکل در 60 وات، 5 سیکل در 50 وات |
| ولتاژ ایزولاسیون | 250 ولت پیوسته، عایقبندی تقویت شده |
| دمای ذخیرهسازی | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| رطوبت نسبی | رطوبت نسبی 5-95٪، بدون تراکم |
| مقاومت در برابر لرزش | 2 G در فرکانس 10-500 هرتز |
ویژگیهای تبدیل برق بکپلن ControlLogix
1756-PA50 تبدیل AC به DC را برای توزیع برق بکپلن شاسی ControlLogix فراهم میکند. این ماژول خروجیهای تنظیم شده 5.1 ولت DC و 3.3 ولت DC را برای کنترلکنندهها، ماژولهای ارتباطی و ماژولهای ورودی/خروجی متصل شده در شاسی تأمین میکند.
برای پلتفرمهای Allen-Bradley ControlLogix، ماژول منبع تغذیه از بارگذاری برق شاسی از طریق ظرفیت جریان تعریف شده بکپلن پشتیبانی میکند. طراحی شامل عملکردهای نشاندهنده خرابی ولتاژ برای هماهنگی خاموشی سیستم و عملکردهای نظارتی کنترل شده توسط فرمویر است.
سؤالات متداول
س: 1756-PA50 از چه محدوده ولتاژ ورودی پشتیبانی میکند؟
ج: این ماژول ورودی 85-265 ولت AC با محدوده فرکانس عملیاتی 47-63 هرتز را میپذیرد.
س: منبع تغذیه چه خروجیهای DC ارائه میدهد؟
ج: این ماژول خروجی 5.1 ولت DC تا 8 آمپر و خروجی 3.3 ولت DC تا 2 آمپر برای توزیع برق شاسی ControlLogix فراهم میکند.
س: چه پیکربندی نصب شاسی مورد نیاز است؟
الف: ماژول 1756-PA50 به عنوان منبع تغذیه نصب شده روی شاسی ControlLogix نصب میشود.
راهنمای نصب میدانی
ماژول 1756-PA50 را در موقعیت منبع تغذیه شاسی ControlLogix نصب شده مشخص شده قرار دهید و اطمینان حاصل کنید که سیستم زمین شاسی طبق الزامات نصب متصل شده است.
سیمکشی ورودی AC را با استفاده از روشهای مناسب حفاظت و ایزولاسیون الکتریکی صنعتی متصل کنید. سیمکشی برق AC را از سیمکشی سیگنالهای سطح پایین و کابلهای ارتباطی جدا نگه دارید. قبل از روشن کردن ماژول، سازگاری ولتاژ ورودی را تأیید کنید.
اطمینان حاصل کنید که جریان هوای کافی در اطراف منبع تغذیه در کابینت وجود دارد تا محدوده دمای عملیاتی مشخص شده حفظ شود. در طول فعالیتهای نگهداری، اتصالات برق و سختافزار نصب شاسی را بررسی کنید.
