ماژول منبع تغذیه AC آلن-برادلی 1756-PA75/B کنترللاژیکس
$123.00
$320.00
توضیحات

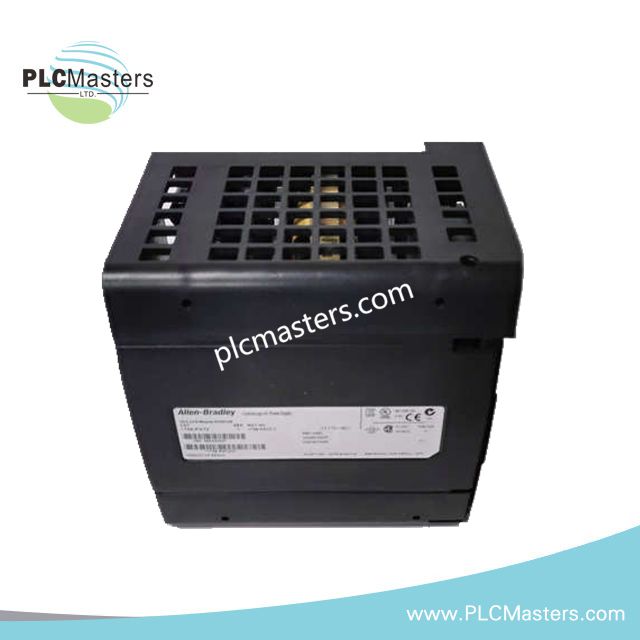

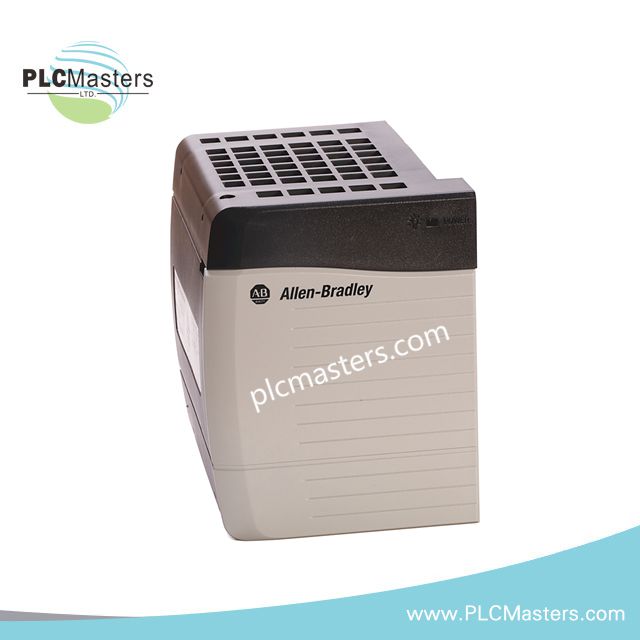

ماژول منبع تغذیه AC ControlLogix مدل Allen-Bradley 1756-PA75/B
Allen-Bradley 1756-PA75/B، که بهعنوان 1756-PA75 نیز شناخته میشود، یک ماژول منبع تغذیه AC اختصاصی برای تبدیل برق AC به DC در پلتفرمهای شاسی ControlLogix است. این ماژول ورودی 85-265 VAC را به برق DC تنظیمشده برای بکپلین کنترلرها، ماژولهای ارتباطی و ماژولهای I/O تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1756-PA75/B |
| برند | Allen-Bradley |
| کشور سازنده | ایالات متحده |
| نوع محصول | ماژول منبع تغذیه AC ControlLogix |
| سری | Bulletin 1756 ControlLogix |
| ولتاژ ورودی | 120/240 VAC نامی، محدوده 85-265 VAC |
| فرکانس ورودی | 47-63 هرتز |
| جریان ورودی | 100 VA |
| توان ورودی | 100 W |
| ولتاژ خروجی | 5.1 VDC، 3.3 VDC، 1.2 VDC، 24 VDC |
| ظرفیت جریان خروجی | 13.0 A در 5.1 VDC؛ 4.0 A در 3.3 VDC؛ 1.5 A در 1.2 VDC؛ 2.8 A در 24 VDC |
| حداکثر توان خروجی | 75 W |
| حداکثر جریان هجومی خروجی | 30 A |
| ولتاژ ایزولاسیون | 250 V پیوسته |
| نوع محفظه | سبک باز |
| وزن | 2.13 پوند |
| ابعاد | 140 × 78 × 145 میلیمتر |
| دمای کاری | 0-60 درجه سانتیگراد |
| مصرف توان | توان ورودی 100 W |
ویژگیهای برق EtherNet/IP و بکپلین ControlLogix
ماژول 1756-PA75/B برق DC تنظیمشده را از طریق رابط بکپلین ControlLogix تأمین میکند. این ماژول از مقیاسبندی چگالی I/O ControlLogix پشتیبانی میکند و چندین ریل ولتاژ شاسی مورد نیاز برای کنترلر، ماژولهای ارتباطی و I/O را فراهم میآورد. معماری برق شامل نشانگر خرابی ولتاژ برای مدیریت خاموشی سیستم است و محاسبات بار شاسی را بر اساس نیازهای ماژولهای نصبشده پشتیبانی میکند.
سازگاری با فلش فریمور و یکپارچگی با پلتفرم ControlLogix
1756-PA75/B بهعنوان یک ماژول اختصاصی تبدیل برق عمل میکند و فریمور برنامه کنترلر را اجرا نمیکند. سازگاری آن به طراحی شاسی ControlLogix، نیازهای نصب ماژول و تقاضای برق بکپلین بستگی دارد. این ماژول با سیستمهای ControlLogix که از ساختار ارتباطی باس بکپلین استاندارد استفاده میکنند، کار میکند.
سؤالات متداول
س: خروجیهای ولتاژ موجود از ماژول منبع تغذیه 1756-PA75/B چیست؟
ج: این ماژول خروجیهای 5.1 VDC، 3.3 VDC، 1.2 VDC و 24 VDC را برای نیازهای برق ماژولهای شاسی ControlLogix فراهم میکند.
س: حداکثر توان خروجی 1756-PA75/B چقدر است؟
ج: این ماژول حداکثر توان خروجی 75 W را ارائه میدهد.
س: آیا 1756-PA75/B عملکردهای ارتباطی EtherNet/IP را فراهم میکند؟
ج: خیر. این ماژول فقط تبدیل برق شاسی را انجام میدهد. عملکردهای ارتباطی EtherNet/IP توسط ماژولهای ارتباطی جداگانه ControlLogix انجام میشود.
راهنمای نصب در محل
ماژول 1756-PA75/B را در موقعیت منبع تغذیه تعیینشده در شاسی ControlLogix نصب کنید و قبل از روشن کردن سیستم، نیازهای برق شاسی را بررسی نمایید. سیمکشی ورودی AC را مطابق با محدوده ولتاژ مشخص شده متصل کنید و اصول زمین حفاظتی را رعایت کنید.
سیمکشی منبع تغذیه AC را از کابلهای سیگنال آنالوگ و سیمکشی شبکه ارتباطی جدا نگه دارید تا تداخل الکترومغناطیسی کاهش یابد. اطمینان حاصل کنید که نصب محفظه سبک باز حفاظت مناسب کابینت و کنترل محیطی را فراهم میکند. قبل از اعمال برق، اتصالات بکپلین را بهطور کامل بررسی و محکم کنید.
