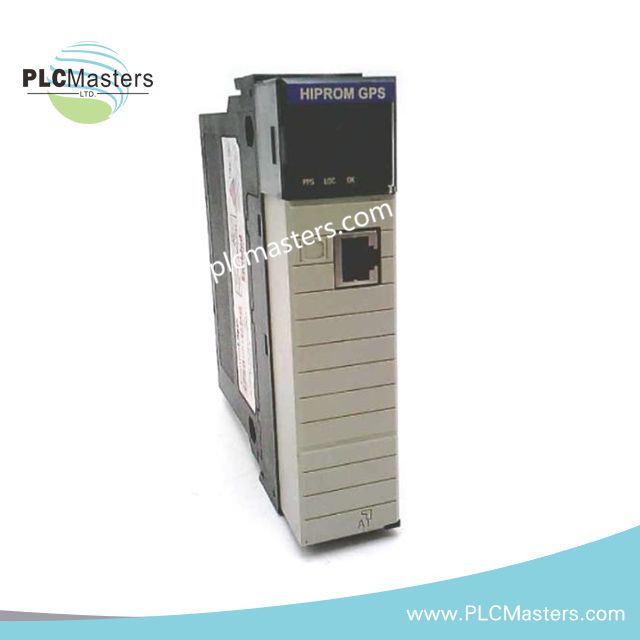

ماژول گیرنده GPS کنترللاژیکس Allen-Bradley 1756HP-GPS
$123.00
$320.00
توضیحات
ماژول گیرنده GPS ControlLogix Allen-Bradley 1756HP-GPS
پیکربندی شده برای همگامسازی زمان مبتنی بر ماهواره و دریافت دادههای موقعیتی در پلتفرمهای ControlLogix 1756، Allen-Bradley 1756HP-GPS (ماژول گیرنده GPS 1756HP-GPS) اجرای فیزیکی مستقیم رمزگشایی سیگنال GPS باند L1 را برای ثبت زمان در سراسر سیستم و همترازی توزیعشده کنترلرها در معماریهای بکپلین ControlLogix فراهم میکند.
این ماژول سیگنالهای ماهوارهای GNSS را پردازش کرده و جریانهای داده NMEA 0183 را به ورودیهای مرجع زمانی در سطح کنترلر تبدیل میکند که امکان همبستگی رویدادهای قطعی در سیستمهای اتوماسیون چند گرهای را فراهم میآورد.
تجزیه پسوند و ماتریس مدل
-
1756: خانواده شاسی پلتفرم ControlLogix 1756
-
HP: نشاندهنده پلتفرم یکپارچهسازی Hiprom
-
GPS: عملکرد گیرنده سیستم موقعیتیابی جهانی
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1756HP-GPS |
| برند | Allen-Bradley |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.50 پوند |
| ابعاد | 3.8 × 12.7 × 18.4 سانتیمتر |
| دمای کاری | -40 تا 85 درجه سانتیگراد |
| مصرف برق | < 2.5 W (بکپلین ControlLogix) |
| باند GPS | باند L1 (~1.5 گیگاهرتز) |
| پروتکل | NMEA 0183 |
| کانالهای گیرنده | 8 کانال GPS |
| دقت | حدود 10 متر (شرایط ایدهآل) |
| حفاظت | رتبهبندی محفظه IP67 |
| نصب | نصب روی پنل، نیاز به آنتن |
لایه همگامسازی قطعی زمان بکپلین ControlLogix
در معماریهای Allen-Bradley ControlLogix، ماژول 1756HP-GPS از طریق لایههای تغذیه و مسیریابی داده بکپلین، مراجع زمانی دقیق UTC را به چرخههای اجرای کنترلر تزریق میکند. این ماژول کنترلرهای توزیعشده را با تبدیل زمانبندی استخراجشده از ماهواره به رویدادهای ثبت زمان در سطح سیستم همتراز میسازد.
ارتباط بکپلین محدود به انتشار مرجع زمانی و تبادل دادههای تشخیصی است. این ماژول در چرخههای اسکن ورودی/خروجی شرکت نمیکند اما از طریق همگامسازی ساعت کنترلر، دقت توالی رویدادها را تحت تأثیر قرار میدهد.
پایداری زمانبندی استخراجشده از GPS به دریافت مداوم سیگنال باند L1 و دید آنتن بستگی دارد و تجزیه پیامهای NMEA 0183 در داخل منطق فرمویر گیرنده انجام میشود.
سؤالات متداول (FAQ)
س: آیا 1756HP-GPS برای عملکرد نیاز به دید مداوم ماهواره دارد؟
ج: بله. از دست دادن دریافت باند L1 همگامسازی خارجی را غیرفعال کرده و ماژول را به حالت نگهداری زمانی داخلی میبرد.
س: آیا میتوان ماژول را در شاسی ControlLogix روشن به صورت Hot-swap تعویض کرد؟
ج: تعویض داغ بستگی به پیکربندی شاسی و وضعیت کنترلر دارد؛ جداسازی در حین همگامسازی فعال ممکن است همترازی زمان را مختل کند.
س: آیا ماژول بر عملکرد اسکن یا بکپلین ControlLogix تأثیر میگذارد؟
ج: خیر. این ماژول خارج از اجرای اسکن ورودی/خروجی عمل میکند و تنها داده مرجع زمانی را به ساعت سیستم کنترلر تزریق میکند.
راهنمای نصب میدانی
ماژول را در شکاف شاسی ControlLogix با تراز صحیح بکپلین نصب کنید و اطمینان حاصل کنید که تغذیه سیستم مطابق با دستورالعملهای نصب کنترلر مدیریت میشود.
آنتن GPS را با دید باز به آسمان نصب کنید تا دریافت پایدار ماهواره حفظ شود. از کانکتورهای SMA/TNC مشخصشده استفاده کرده و پیوستگی شیلد کابل RG58 را حفظ کنید.
از منابع تداخل الکترومغناطیسی نزدیک به خطوط تغذیه آنتن خودداری کنید. زمین کردن صحیح شاسی را حفظ کنید تا پتانسیل مرجع سیگنال تثبیت شده و از نوسانات زمانی هنگام تغییر دریافت جلوگیری شود.
