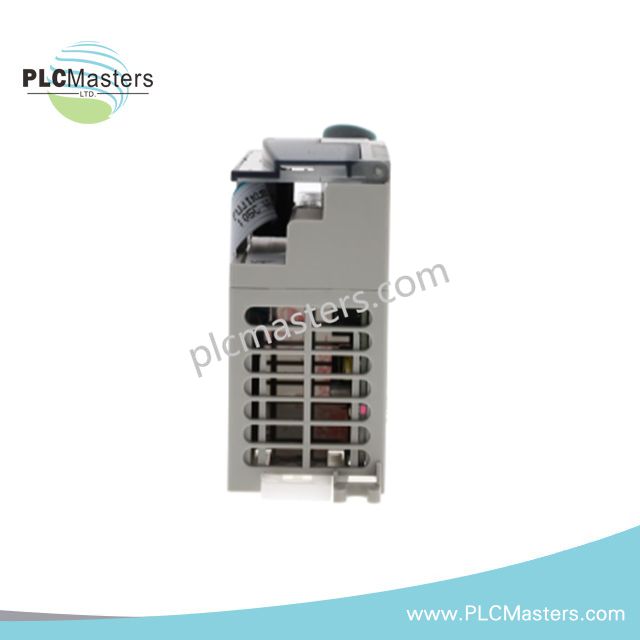

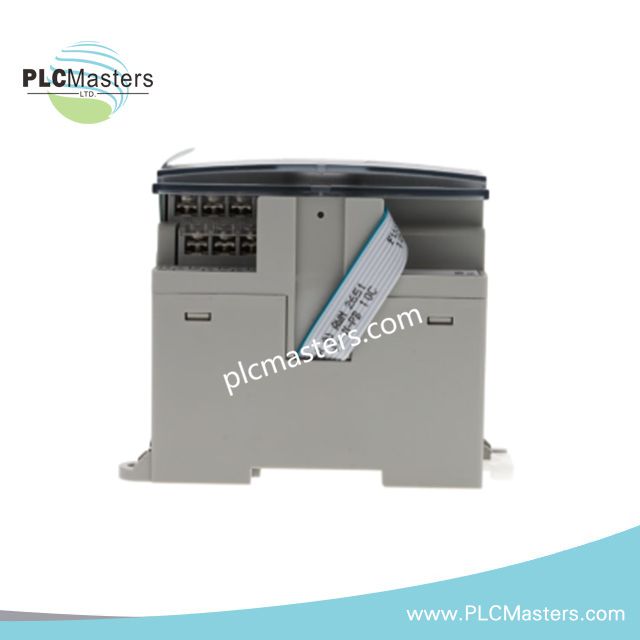

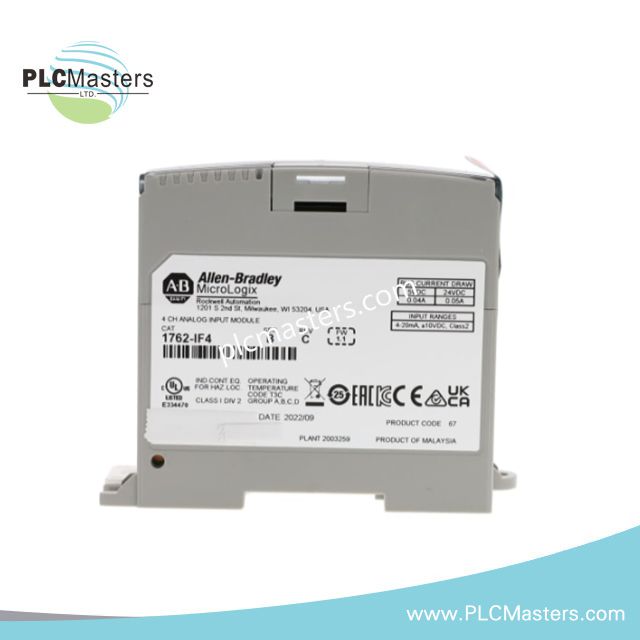

ماژول ورودی آنالوگ Allen-Bradley 1762-IF4/B MicroLogix
ماژول Allen-Bradley 1762-IF4/B (1762-IF4 ماژول ورودی آنالوگ) که برای دریافت سیگنال آنالوگ در سیستمهای کنترل MicroLogix 1200 پیکربندی شده است، تبدیل فیزیکی/الکتریکی مستقیم ۴ کانال ورودی جریان یا ولتاژ تفاضلی را برای پردازش دادههای PLC فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1762-IF4/B |
| برند | Allen-Bradley |
| ساخت | ایالات متحده |
| وزن | ۲۴۰ گرم |
| ابعاد | ۹۰ × ۸۷ × ۴۰.۴ میلیمتر |
| دمای کاری | منفی ۲۰ تا مثبت ۶۵ درجه سانتیگراد |
| مصرف برق | در دادههای موجود مشخص نشده است |
| نوع محصول | ماژول ورودی آنالوگ توسعه MicroLogix |
| کانالهای ورودی | ۴ ورودی آنالوگ تفاضلی |
| نوع ورودی | ورودی جریان ۴-۲۰ میلیآمپر، ورودی ولتاژ DC ±۱۰ ولت |
| رزولوشن | رزولوشن قابل تنظیم ۱۵-۱۶ بیت |
| دقت | ±۰.۳۲٪ کل مقیاس در بازه دمایی منفی ۲۰ تا مثبت ۶۵ درجه سانتیگراد؛ ±۰.۲۴٪ در ۲۵ درجه سانتیگراد |
| امپدانس ورودی | ولتاژ: ۲۰۰ کیلو اهم؛ ورودی جریان محافظت شده تا -۳۲ میلیآمپر |
| رتبهبندی ایزولاسیون | ولتاژ کاری ۳۰ ولت AC / ۳۰ ولت DC، عایقبندی تقویت شده |
| عیبیابی | گزارشدهی بیش از حد، کمتر از حد و مدار باز |
| زمان بهروزرسانی | قابل انتخاب بین ۱۳۰ تا ۵۳۰ میلیثانیه |
| روش نصب | نصب روی ریل DIN یا پنل |
| محدوده رطوبت | ۵ تا ۹۵٪ بدون تراکم |
| مقاومت در برابر شوک | ۳۰ g |
| مقاومت در برابر لرزش | ۵ g در فرکانس ۱۰-۵۰۰ هرتز |
| گواهینامهها | UL، CSA، مکانهای خطرناک کلاس I، بخش ۲ گروههای A-D |
مدیریت دادههای EtherNet/IP و ورودی/خروجی MicroLogix
ماژول 1762-IF4/B به عنوان یک دستگاه توسعه ورودی/خروجی در معماری کنترلرهای MicroLogix عمل میکند و دادههای تبدیل آنالوگ را از طریق باس توسعه MicroLogix به پردازنده PLC ارائه میدهد. این ماژول از سیمکشی ورودی تفاضلی پشتیبانی میکند تا اثرات نویز الکتریکی مشترک کاهش یابد و پردازش کانال قابل تنظیم برای کاربردهای اندازهگیری جریان و ولتاژ فراهم میکند.
این ماژول از مقیاسبندی تراکم ورودی/خروجی از طریق معماری فشرده توسعه MicroLogix پشتیبانی میکند که امکان افزودن کانالهای اندازهگیری آنالوگ بدون تغییر پیکربندی سختافزار کنترلر اصلی را فراهم میآورد.
سؤالات متداول
س: ماژول 1762-IF4/B چه نوع سیگنالهایی را پردازش میکند؟
ج: این ماژول چهار کانال ورودی آنالوگ تفاضلی را میپذیرد که برای سیگنالهای جریان ۴-۲۰ میلیآمپر یا سیگنالهای ولتاژ DC ±۱۰ ولت پیکربندی شدهاند.
س: آیا ماژول عیبیابی کانال را ارائه میدهد؟
ج: بله. 1762-IF4/B گزارش وضعیت ورودی شامل بیش از حد، کمتر از حد و تشخیص مدار باز را فراهم میکند.
س: چه روشهای نصبی برای نصب پشتیبانی میشود؟
ج: این ماژول از نصب روی ریل DIN و نصب روی پنل در نصبهای توسعه ورودی/خروجی MicroLogix پشتیبانی میکند.
راهنمای نصب میدانی
ماژول 1762-IF4/B را روی باس توسعه MicroLogix سازگار نصب کنید و قبل از اعمال برق سیستم، موقعیت صحیح ماژول را تأیید نمایید. برای سیگنالهای آنالوگ با سطح پایین که نویز الکتریکی وجود دارد، از کابل ابزار دقیق شیلددار استفاده کنید.
شیلد کابلها را مطابق با طراحی زمینبندی تابلو کنترل خاتمه دهید و از عبور سیمکشی سیگنال آنالوگ به موازات هادیهای برق با جریان بالا خودداری کنید. سیمکشی سیگنال را از کابلهای موتور، درایو و سوئیچینگ برق جدا کنید تا تداخل القایی کاهش یابد.
پیکربندی کانال، انتخاب نوع ورودی و پارامترهای مقیاسبندی PLC را قبل از راهاندازی تأیید کنید. اطمینان حاصل کنید که فرستندهها و منابع آنالوگ میدانی در محدوده ولتاژ و جریان ورودی مشخص شده ماژول باقی میمانند.
