ماژول ترکیبی آنالوگ Allen-Bradley 1769-IF4FXOF2F Compact I/O
$123.00
$320.00
توضیحات

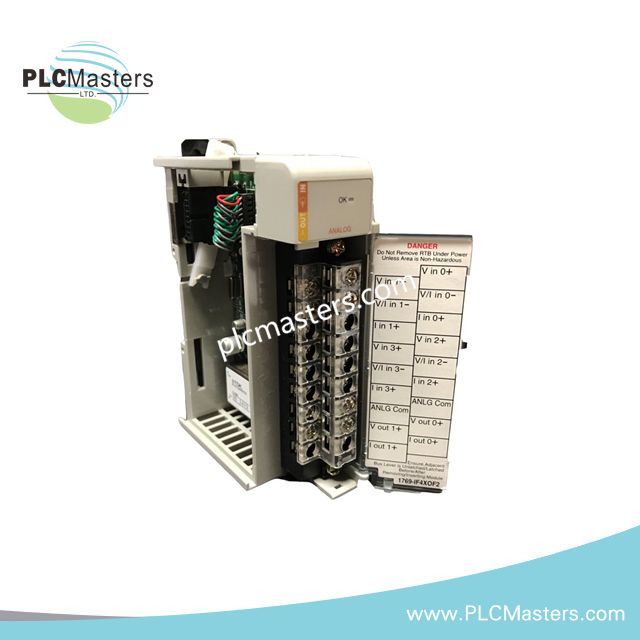

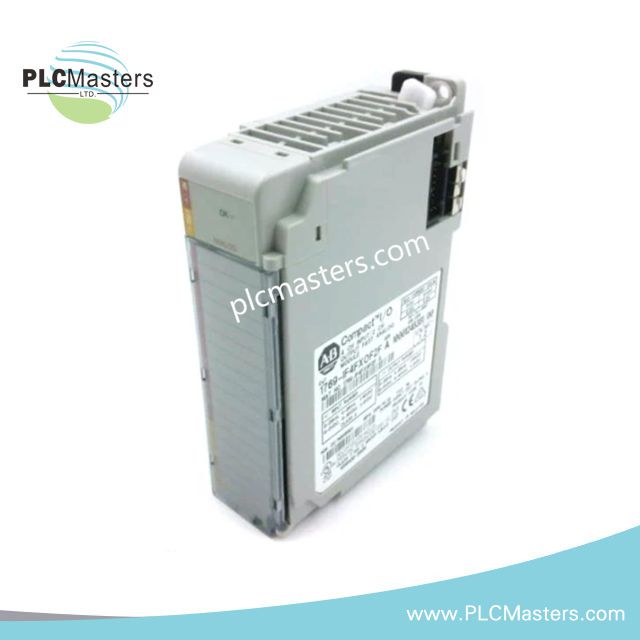

ماژول ترکیبی آنالوگ Allen-Bradley 1769-IF4FXOF2F Compact I/O
Allen-Bradley 1769-IF4FXOF2F، که به عنوان 1769-IF4FXOF2F ماژول ترکیبی آنالوگ نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای دریافت سریع سیگنالهای آنالوگ و اجرای خروجی در پلتفرمهای کنترلر CompactLogix عمل میکند. این ماژول چهار ورودی آنالوگ سریع و دو خروجی آنالوگ سریع با پشتیبانی از سیگنالهای ولتاژ و جریان ارائه میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-IF4FXOF2F |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 0.44 پوند |
| مصرف برق | 33.6 W |
| خط تولید | CompactLogix / 1769 Compact I/O |
| نوع ماژول | ماژول ترکیبی ورودی و خروجی آنالوگ |
| تعداد ورودیها | 4 ورودی تکانتهایی یا تفاضلی |
| تعداد خروجیها | 2 خروجی تکانتهایی |
| سیگنالهای ورودی آنالوگ | +/-10 VDC، 0-10 VDC، 0-5 VDC، 1-5 VDC، 0-20 mA |
| رزولوشن ورودی آنالوگ | 14 بیت |
| رزولوشن خروجی آنالوگ | 13 بیت |
| نوع مبدل | Delta Sigma |
| جریان بکپلین در 5.1 ولت | 90 میلیآمپر |
| جریان بکپلین در 24 ولت | 1.4 آمپر |
| تلفات توان | 7.5 W |
| حداکثر فاصله منبع تغذیه | 8 ماژول |
| روش نصب | ریل DIN یا نصب روی پنل |
| نوع محفظه | سبک باز |
| نمایش وضعیت | نمایشگرهای LED وضعیت |
مقیاسبندی چگالی I/O و ویژگیهای پلتفرم EtherNet/IP
ماژول 1769-IF4FXOF2F پردازش سریع ورودی و خروجی آنالوگ را در معماری Allen-Bradley CompactLogix 1769 Compact I/O ادغام میکند. این ماژول چهار کانال ورودی آنالوگ سریع و دو کانال خروجی آنالوگ سریع ارائه میدهد که از اندازهگیری سیگنالهای ولتاژ و جریان قابل تنظیم پشتیبانی میکند.
ماژول از فناوری تبدیل Delta Sigma برای پردازش سیگنال آنالوگ استفاده میکند و از نگاشت حافظه I/O برای پیکربندی کنترلر پشتیبانی مینماید. ترکیب عملکردهای ورودی و خروجی چگالی I/O را در یک اسلات Compact I/O افزایش میدهد.
طراحی بلوک ترمینال امکان نگهداری سیمکشی میدانی را از طریق سختافزار بلوک ترمینال قابل تعویض فراهم میکند. سازگاری با فلش فریمور باید هنگام ادغام ماژول در سیستمهای کنترلر CompactLogix موجود بررسی شود.
سؤالات متداول (FAQ)
س: چند کانال ورودی و خروجی آنالوگ در ماژول 1769-IF4FXOF2F موجود است؟
ج: این ماژول چهار ورودی آنالوگ سریع و دو خروجی آنالوگ سریع ارائه میدهد.
س: محدودههای سیگنال آنالوگ پشتیبانی شده توسط کانالهای ورودی چیست؟
ج: ورودیهای آنالوگ از سیگنالهای +/-10 VDC، 0-10 VDC، 0-5 VDC، 1-5 VDC و 0-20 mA پشتیبانی میکنند.
س: از چه فناوری تبدیلی برای پردازش آنالوگ استفاده میشود؟
ج: این ماژول از مبدل Delta Sigma برای تبدیل سیگنال آنالوگ استفاده میکند.
راهنمای نصب میدانی
ماژول 1769-IF4FXOF2F را در یک مجموعه 1769 Compact I/O سازگار نصب کنید و قبل از اعمال برق، پیکربندی کنترلر را تأیید نمایید. ظرفیت بکپلین موجود و نیازهای فاصله منبع تغذیه را هنگام افزودن ماژول به بانک I/O بررسی کنید.
سیمکشی سیگنال آنالوگ را جدا از هادیهای جریان بالا، کابلهای موتور و مدارهای سوئیچینگ انجام دهید. در صورت نیاز به کاربرد، از کابل شیلددار استفاده کنید و شیلدها را مطابق طراحی زمین کابینت متصل نمایید.
پیکربندی ورودی/خروجی ولتاژ و جریان را قبل از اتصال دستگاههای میدانی تأیید کنید. پس از سیمکشی، اطمینان حاصل کنید که بلوک ترمینال بهطور محکم نصب شده و عملکرد LED وضعیت را در هنگام راهاندازی سیستم بررسی نمایید.
