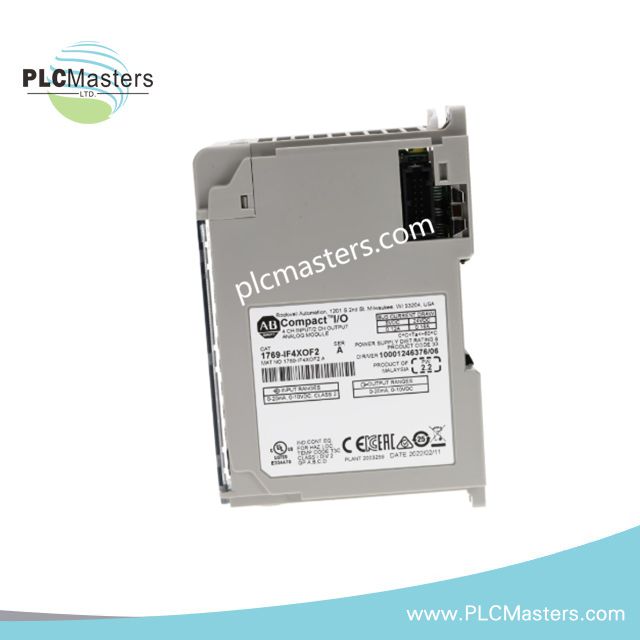

ماژول ترکیبی آنالوگ ورودی/خروجی CompactLogix آلن-برادلی مدل 1769-IF4XOF2
$123.00
$320.00
توضیحات
ماژول ترکیبی ورودی/خروجی آنالوگ Allen-Bradley 1769-IF4XOF2 CompactLogix
Allen-Bradley 1769-IF4XOF2، که به عنوان 1769-IF4XOF2 نیز شناخته میشود، یک ماژول ترکیبی ورودی/خروجی آنالوگ است که به عنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای آنالوگ و اجرای خروجی در پلتفرمهای کنترلر CompactLogix عمل میکند. این ماژول چهار ورودی آنالوگ قابل پیکربندی و دو خروجی آنالوگ را پشتیبانی میکند که سیگنالهای ولتاژ و جریان میدانی را ارائه میدهند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-IF4XOF2 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.99 پوند |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | در دادههای ارائه شده مشخص نشده است |
| خط تولید | CompactLogix |
| نوع ماژول | ماژول ترکیبی ورودی/خروجی آنالوگ فشرده |
| ورودیهای آنالوگ | 4 ورودی تفاضلی یا تکانتهایی |
| خروجیهای آنالوگ | 2 خروجی تکانتهایی |
| دامنه سیگنال ورودی | 0 تا 10 ولت DC، 0 تا 20 میلیآمپر |
| دامنه سیگنال خروجی | 0 تا 10 ولت DC، 0 تا 20 میلیآمپر |
| رزولوشن | 8 بیت |
| جریان مصرفی در 5 ولت DC | 120 میلیآمپر |
| جریان مصرفی در 24 ولت DC | 160 میلیآمپر |
| رتبهبندی فاصله منبع تغذیه | 8 ماژول |
| روش نصب | ریل DIN یا نصب روی پنل |
| نوع محفظه | سبک باز |
| نمایشگر وضعیت | LED وضعیت سبز OK |
مقیاسبندی چگالی ورودی/خروجی و ویژگیهای پلتفرم EtherNet/IP
ماژول 1769-IF4XOF2 پردازش ترکیبی ورودی و خروجی آنالوگ را در معماری ورودی/خروجی Allen-Bradley CompactLogix 1769 فراهم میکند. این ماژول با ادغام چهار کانال ورودی آنالوگ و دو کانال خروجی آنالوگ در یک ماژول توسعه، از مقیاسبندی چگالی ورودی/خروجی پشتیبانی میکند.
این ماژول از عملکرد سیگنالهای ولتاژ و جریان پشتیبانی میکند و امکان اتصال مستقیم به دستگاههای آنالوگ میدانی را فراهم میآورد. عملکرد ارتباطی CompactLogix به پیکربندی کنترلر، ساختار باس ورودی/خروجی و طراحی شبکه تعیینکننده EtherNet/IP متصل بستگی دارد.

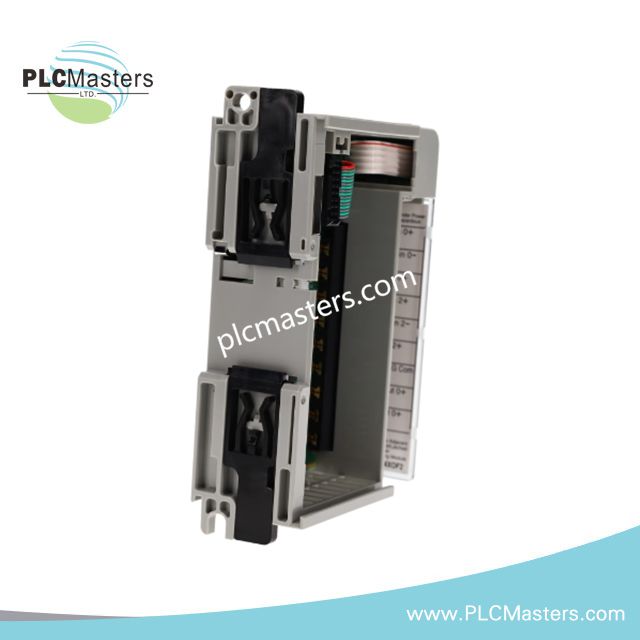

گیرههای ریل DIN، تبهای نصب پنل و ویژگیهای مکانیکی قفلشونده همراه، نصب در مجموعههای کنترل CompactLogix را پشتیبانی میکنند. سازگاری با فلش فریمور باید هنگام ادغام ماژول در سیستمهای کنترلر موجود بررسی شود.
سؤالات متداول (FAQ)
س: ماژول 1769-IF4XOF2 چند کانال ورودی و خروجی آنالوگ ارائه میدهد؟
ج: این ماژول چهار ورودی آنالوگ و دو خروجی آنالوگ ارائه میدهد. ورودیها از پیکربندی تفاضلی یا تکانتهایی پشتیبانی میکنند.
س: این ماژول از چه نوع سیگنالهای آنالوگی پشتیبانی میکند؟
ج: ماژول از عملکرد ولتاژ و جریان پشتیبانی میکند، شامل دامنههای سیگنال 0 تا 10 ولت DC و 0 تا 20 میلیآمپر.
س: ماژول به چه جریان بکپلن نیاز دارد؟
ج: طبق مشخصات ارائه شده، ماژول به 120 میلیآمپر در 5 ولت DC و 160 میلیآمپر در 24 ولت DC نیاز دارد.
راهنمای نصب میدانی
ماژول 1769-IF4XOF2 را در یک مجموعه ورودی/خروجی سازگار CompactLogix 1769 نصب کنید. پیش از نصب، سازگاری کنترلر، تخصیص اسلات موجود و رتبهبندی فاصله منبع تغذیه را بررسی کنید.
سیمکشی سیگنال آنالوگ را جدا از کابلهای موتور، هادیهای برق AC و مدارهای سوئیچینگ فرکانس بالا انجام دهید. در صورت نیاز از کابل شیلددار استفاده کنید و شیلدها را مطابق طراحی زمینبندی تابلو کنترل متصل نمایید.
پیش از اتصال دستگاههای میدانی، تخصیص ترمینالهای ورودی و خروجی آنالوگ را تأیید کنید. گیرههای ریل DIN یا سختافزار نصب پنل را محکم کنید و پس از روشن شدن سیستم، LED وضعیت OK را بررسی نمایید.
