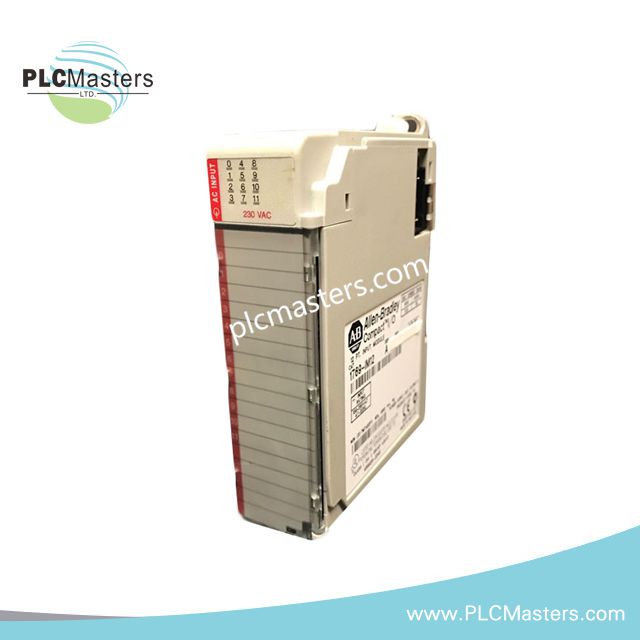

ماژول ورودی AC کامپکت Allen-Bradley 1769-IM12/A Compact I/O
$123.00
$320.00
توضیحات
ماژول ورودی AC کامپکت I/O مدل Allen-Bradley 1769-IM12/A
ماژول Allen-Bradley 1769-IM12/A (ماژول ورودی دیجیتال AC 1769-IM12) برای دریافت سیگنالهای گسسته 240 ولت AC در شبکههای کنترل Compact I/O پیکربندی شده است و نظارت الکتریکی مستقیم بر 12 نقطه ورودی AC متصل داخلی را برای پلتفرمهای CompactLogix و MicroLogix 1500 فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-IM12/A |
| برند | Allen-Bradley |
| ساخت | ایالات متحده آمریکا |
| وزن | 1.06 پوند |
| ابعاد | 118 میلیمتر × 35 میلیمتر × 87 میلیمتر |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف توان | 3.65 W |
| نوع محصول | ماژول ورودی دیجیتال AC |
| سری | خانواده Compact I/O 1769 |
| نقاط ورودی | 12 نقطه ورودی AC متصل داخلی |
| دامنه ولتاژ ورودی | 159-264 VAC |
| دامنه فرکانس | 47-63 هرتز |
| جریان ورودی | 100 میلیآمپر معمولی، 12 میلیآمپر جریان هجومی |
| امپدانس ورودی | 27 کیلو اهم در 50 هرتز؛ 23 کیلو اهم در 60 هرتز |
| زمان پاسخ | 20 میلیثانیه تأخیر روشن/خاموش |
| جریان کشیده شده از بکپلین | حدود 100 میلیآمپر |
| ولتاژ ایزولاسیون | 132 VAC عملیاتی؛ تست شده در 1836 VAC به مدت 1 ثانیه |
| رتبه ولتاژ کاری | 30 VAC / 30 VDC |
| روش نصب | نصب روی ریل DIN یا پنل |
| سیمکشی | سیم مسی، 22-14 AWG جامد؛ 22-16 AWG رشتهای |
| بلوک ترمینال | بلوک ترمینال جایگزین 1769-RTBN18 |
ویژگیهای پردازش سیگنال EtherNet/IP و I/O
ماژول 1769-IM12/A در معماریهای Compact I/O با انتقال دادههای وضعیت ورودی گسسته از طریق رابط بکپلین کنترلر عمل میکند. این ماژول از مقیاسبندی چگالی I/O در پیکربندیهای CompactLogix پشتیبانی کرده و فیلترینگ ورودی استاندارد برای شرایط سیگنال AC را فراهم میکند.
معماری ماژول برای اسکن ورودی PLC قطعی با رفتار تشخیص سیگنال AC ثابت طراحی شده است. سازگاری فریمور فلش از طریق فرآیند پیکربندی پلتفرم کنترلر مدیریت میشود که امکان شناسایی ماژول و مدیریت پارامترها را در محیطهای پشتیبانی شده CompactLogix و MicroLogix 1500 فراهم میآورد.
سؤالات متداول
س: ماژول 1769-IM12/A چه نوع سیگنالهای میدانی را میتواند نظارت کند؟
ج: این ماژول سیگنالهای ورودی گسسته AC در دامنه 159-264 VAC با فرکانس 47-63 هرتز را از طریق 12 نقطه ورودی متصل داخلی نظارت میکند.
س: نیاز جریان بکپلین ماژول چقدر است؟
ج: این ماژول برای عملکرد در سیستم Compact I/O به حدود 100 میلیآمپر جریان بکپلین نیاز دارد.
س: آیا ماژول قابلیت نصب روی ریل DIN یا پنل را دارد؟
ج: بله. 1769-IM12/A هر دو روش نصب روی ریل DIN و پنل را مطابق با دستورالعملهای نصب Compact I/O پشتیبانی میکند.
راهنمای نصب میدانی
ماژول 1769-IM12/A را در مجموعه Compact I/O مطابق با الزامات نصب و فاصلهگذاری سازنده کنترلر نصب کنید. پیش از روشن کردن سیستم کنترل، نصب بلوک ترمینال، قرارگیری ماژول و اتصالات سیمکشی میدانی را بررسی کنید.
از هادیهای مسی در محدوده اندازه سیم مشخص شده استفاده کرده و جداسازی مناسب بین سیمکشی ورودی AC و کابلهای آنالوگ یا ارتباطی سطح پایین را حفظ کنید. شیلد کابلها را مطابق با روش زمینکردن تابلو کنترل برای کاهش تداخل الکتریکی زمین کنید.
اطمینان حاصل کنید که دستگاههای ورودی AC متصل شده در محدوده ولتاژ و فرکانس ماژول کار میکنند. در زمان راهاندازی، پیکربندی I/O کنترلر، آدرسدهی ورودی و نشانگرهای تشخیصی را بررسی کنید.
