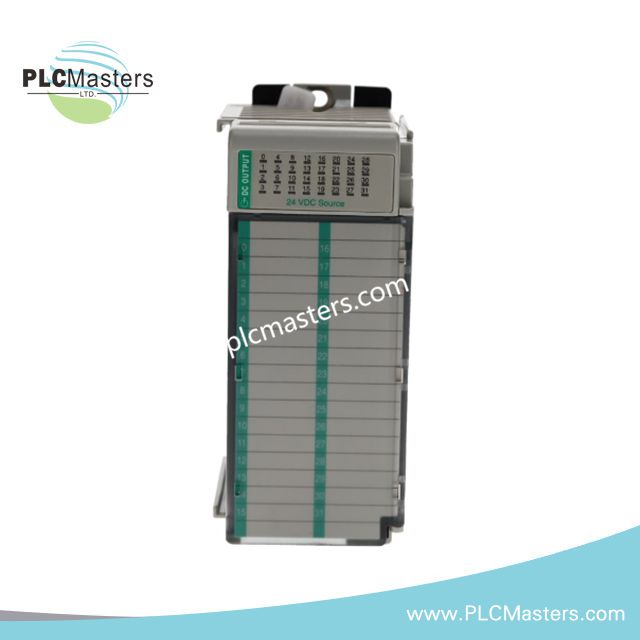

ماژول خروجی دیجیتال Allen-Bradley 1769-OB32/A Compact I/O
$123.00
$320.00
توضیحات
ماژول خروجی دیجیتال Allen-Bradley 1769-OB32/A Compact I/O
Allen-Bradley 1769-OB32/A، که بهعنوان 1769-OB32 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای سوئیچینگ سیگنال گسسته 24 VDC در سیستمهای کنترل سری CompactLogix 1769 عمل میکند. این ماژول 32 کانال خروجی منبع تغذیه را از طریق باس پشتصفحه 1769 برای فعالسازی مستقیم دستگاههای میدانی فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-OB32/A |
| برند | Allen-Bradley |
| سری محصول | سری Compact I/O 1769 |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.75 پوند |
| ابعاد | ماژول Compact I/O با عرض 1.5 اسلات |
| دمای کاری | 0 درجه سانتیگراد تا +60 درجه سانتیگراد |
| مصرف برق | حداکثر 4.5 W اتلاف حرارت |
| نوع ماژول | ماژول خروجی دیجیتال |
| تعداد خروجیها | 32 خروجی منبع تغذیه |
| گروههای خروجی | 2 گروه 16 خروجی |
| دسته ولتاژ | 24 VDC |
| ولتاژ کاری | 20.4-26.4 VDC |
| جریان خروجی هر نقطه | 0.5 A |
| جریان کل ماژول | حداکثر 16 A |
| حداقل جریان حالت روشن | 1 mA |
| تاخیر روشن شدن خروجی | 0.1 میلیثانیه |
| تاخیر خاموش شدن خروجی | 1 میلیثانیه |
| ولتاژ ایزولاسیون | 75 V پیوسته، تست شده در 1500 VAC به مدت 1 ثانیه |
| جریان کشیده شده از پشتصفحه | 300 mA در 5.1 VDC |
| گزینههای نصب | نصب روی پنل و نصب روی ریل DIN |
معماری کنترل EtherNet/IP و CompactLogix
ماژول 1769-OB32/A از ساختار ارتباطی پشتصفحه Compact I/O 1769 برای تبادل داده با کنترلر و توزیع توان ماژول استفاده میکند. این ماژول با ارائه 32 نقطه خروجی گسسته در یک اسلات Compact I/O، امکان افزایش چگالی I/O را فراهم میکند.
طراحی خروجی منبع تغذیه، ولتاژ مثبت DC را به دستگاههای میدانی متصل مانند سلونوئیدها، رلهها، نشانگرها و عملگرهای DC سوئیچ میکند. تشخیص وضعیت خروجی، نظارت بر وضعیت کانالها را در محیطهای کنترلر CompactLogix پشتیبانی شده فراهم میکند.
ویژگیهای فریمور و کنترل صنعتی
1769-OB32/A برای معماریهای PLC CompactLogix که نیاز به کنترل خروجی گسسته با چگالی بالا دارند طراحی شده است. سازگاری فریمور فلش از طریق پلتفرم کنترلر متصل و نرمافزار برنامهنویسی پشتیبانی شده مدیریت میشود.
سرعت ارتباط باس پشتصفحه 1769، تبادل داده I/O قطعی بین کنترلر و ماژولهای توسعه را پشتیبانی میکند. پیکربندی ماژول امکان ادغام در سیستمهای کنترل صنعتی با نیازهای افزایش چگالی I/O را فراهم میآورد.
سؤالات متداول
س: آیا 1769-OB32/A از کانالهای خروجی ایزوله پشتیبانی میکند؟
ج: این ماژول خروجیهای منبع تغذیه گروهبندی شده با دو گروه 16 کاناله ارائه میدهد. ویژگیهای ایزولاسیون خروجی مطابق با مشخصات طراحی الکتریکی ماژول اعمال میشود.
س: حداکثر توان سوئیچینگ خروجی هر کانال چقدر است؟
ج: هر نقطه خروجی تا 0.5 A جریان در شرایط کاری 24 VDC را پشتیبانی میکند.
س: آیا میتوان ماژول را در حالی که سیستم روشن است نصب کرد؟
ج: این ماژول برای عملیات هاتسوآپ استاندارد طراحی نشده است. قبل از تعویض ماژول یا تغییر سیمکشی، باید برق قطع شود و مراحل نصب رعایت گردد.
راهنمای نصب میدانی
ماژول 1769-OB32/A را روی ریل DIN سازگار یا سطح نصب پنل با تراز مکانیکی صحیح به سیستم Compact I/O نصب کنید. قبل از اعمال برق سیستم، از صحت اتصال پشتصفحه اطمینان حاصل کنید.
برای بارهای خروجی از سیمکشی DC با رده مناسب استفاده کنید و سیمکشی سیگنالهای کمسطح را از هادیهای سوئیچینگ جریان بالا جدا نگه دارید. سیمکشی دستگاههای میدانی را مطابق با نیازهای قطبیت خروجی منبع تغذیه متصل کنید.
روشهای اتصال زمین مناسب برای پنل کنترل و شیلد کابل را در صورت نیاز محیط نصب رعایت کنید. قبل از اتصال عملگرهای خارجی، سطوح ولتاژ خروجی و نیازهای جریان بار را تأیید کنید.
