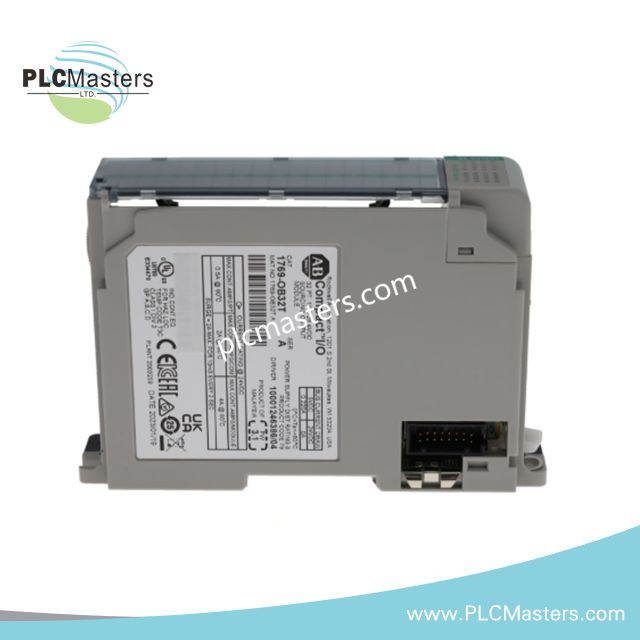

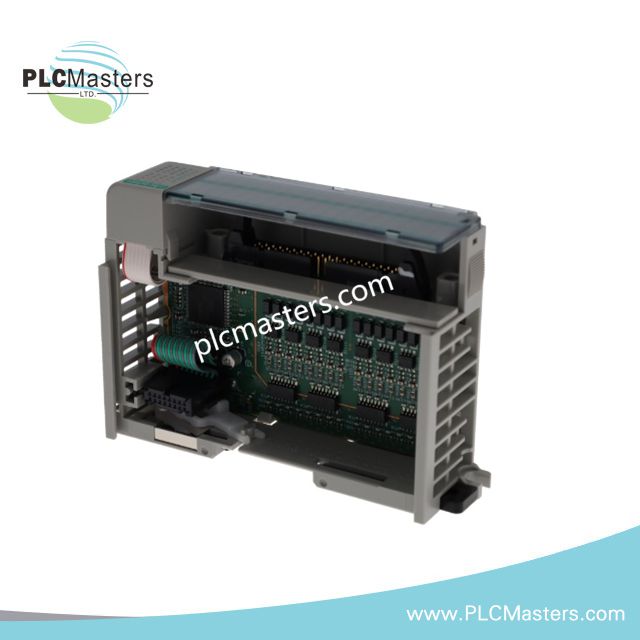

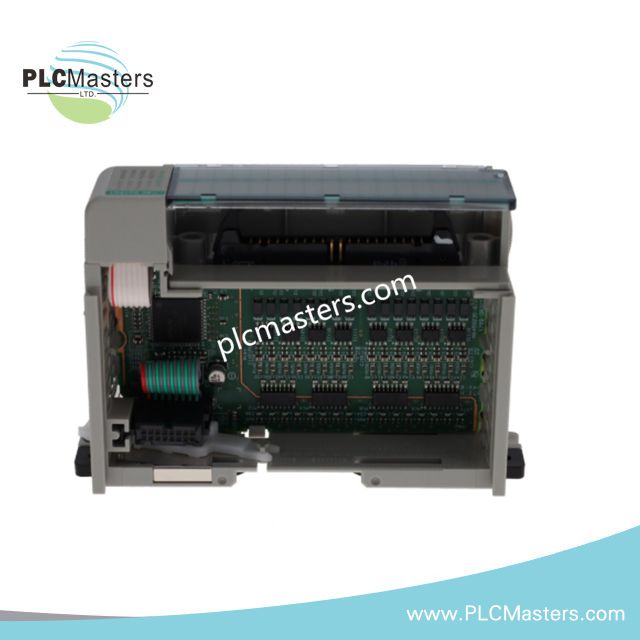

ماژول خروجی DC کامپکت I/O آلن-برادلی 1769-OB32T
آلن-برادلی 1769-OB32T، که به عنوان ماژول خروجی دیجیتال 1769-OB32T نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای سوئیچینگ محرکهای گسسته 24 ولت DC در سیستمهای کنترل CompactLogix 1769 Compact I/O عمل میکند. این ماژول ۳۲ کانال خروجی حالت جامد منبع تغذیه را از طریق رابط بکپلین کنترلر فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-OB32T |
| برند | آلن-برادلی |
| سری محصول | CompactLogix 1769 Compact I/O |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰.۵۰ پوند |
| ابعاد | ماژول کامپکت I/O، قالب نصب ۱ اسلات |
| دمای کاری | ۰ درجه سانتیگراد تا +۶۰ درجه سانتیگراد |
| مصرف برق | ۲۲۰ میلیآمپر در ۵ ولت DC جریان بکپلین |
| نوع ماژول | ماژول خروجی حالت جامد DC |
| نوع خروجی | خروجی دیجیتال منبع تغذیه |
| تعداد خروجیها | ۳۲ نقطه |
| دسته ولتاژ خروجی | ۲۴ ولت DC |
| محدوده ولتاژ حالت روشن | ۱۰.۲ ولت DC تا ۲۶.۴ ولت DC |
| ولتاژ خروجی نامی | ۲۴ ولت DC |
| حداکثر جریان خروجی پیوسته به ازای هر نقطه | ۲.۰ آمپر |
| حداکثر جریان خروجی پیوسته به ازای کل ماژول | ۴.۰ آمپر |
| رتبهبندی فاصله منبع تغذیه | ۸ ماژول |
| کنترلرهای سازگار | کنترلرهای CompactLogix 1769، MicroLogix 1500 |
| نوع محفظه | نوع باز |
| روش نصب | نصب روی ریل DIN |
| سایز سیم | سیم رشتهای ۲۲-۱۶ AWG |
| بلوک ترمینال جایگزین | 1769-RTBN18 |
معماری کنترل EtherNet/IP و CompactLogix
ماژول 1769-OB32T از باس بکپلین 1769 Compact I/O برای ارتباط با کنترلر و توزیع توان ماژول استفاده میکند. ساختار خروجی ۳۲ نقطهای منبع تغذیه، مقیاسپذیری چگالی I/O را برای سیستمهای CompactLogix که نیاز به اتصال چندین دستگاه میدانی گسسته دارند، فراهم میکند.
این ماژول از اجرای خروجی PLC قطعی از طریق معماری CompactLogix پشتیبانی میکند. خروجیهای حالت جامد DC برای سوئیچینگ بارهای میدانی ۲۴ ولت DC شامل سلونوئیدها، رلهها، نشانگرها و سایر محرکهای صنعتی طراحی شدهاند.
ویژگیهای فرمویر و کنترل صنعتی
1769-OB32T در محیطهای فرمویر CompactLogix آلن-برادلی که پیکربندی I/O سری 1769 را پشتیبانی میکنند، کار میکند. سازگاری فرمویر فلش مطابق با نیازهای پلتفرم کنترلر متصل شده است.
معماری ماژول از طریق ۳۲ کانال خروجی، مقیاسپذیری چگالی I/O را فراهم میکند و در عین حال سازگاری با توسعه Compact I/O را حفظ میکند. ساختار ارتباطی باس بکپلین انتقال فرمان خروجی بین کنترلر و رابط میدانی را مدیریت میکند.
سؤالات متداول
س: آیا 1769-OB32T ماژول خروجی منبع تغذیه است یا غرقکننده؟
ج: 1769-OB32T یک ماژول خروجی DC منبع تغذیه است که برق مثبت ۲۴ ولت DC را به دستگاههای میدانی متصل شده سوئیچ میکند.
س: کدام پلتفرمهای کنترلر از ماژول 1769-OB32T پشتیبانی میکنند؟
ج: این ماژول با کنترلرهای CompactLogix 1769 و MicroLogix 1500 که از پلتفرم 1769 Compact I/O استفاده میکنند، سازگار است.
س: آیا ماژول در حین کار از قابلیت تعویض داغ (hot-swap) پشتیبانی میکند؟
ج: 1769-OB32T برای عملیات تعویض داغ استاندارد طراحی نشده است. قبل از نصب، جداسازی یا تغییر سیمکشی میدانی، باید برق قطع شود.
راهنمای نصب میدانی
ماژول 1769-OB32T را روی ریل DIN یا ساختار نصب پنل سازگار با تراز صحیح با سیستم 1769 Compact I/O نصب کنید. قبل از راهاندازی، اتصال بکپلین و شرایط برق کنترلر را بررسی کنید.
از هادیهای مسی رشتهای در محدوده سایز سیم مشخص شده استفاده کنید و قطبیت صحیح برای اتصالات خروجی منبع تغذیه را حفظ کنید. سیمکشی خروجی DC را از هادیهای برق با ولتاژ بالا جدا کنید تا تداخل الکترومغناطیسی کاهش یابد.
اقدامات استاندارد زمینکردن صنعتی را برای محفظه کنترل اعمال کنید. سیمکشی ارتباطی و برق را مطابق با الزامات نصب الکتریکی سایت هدایت کرده و جریان بار خروجی را قبل از اتصال دستگاههای میدانی بررسی کنید.
