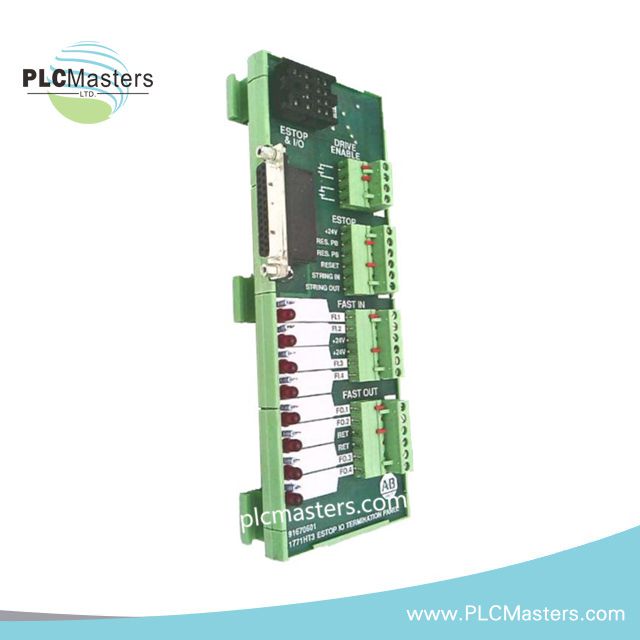

پنل ترمینال توقف اضطراری/ورودیخروجی سریع Allen-Bradley 1771-HT3
$123.00
$320.00
توضیحات

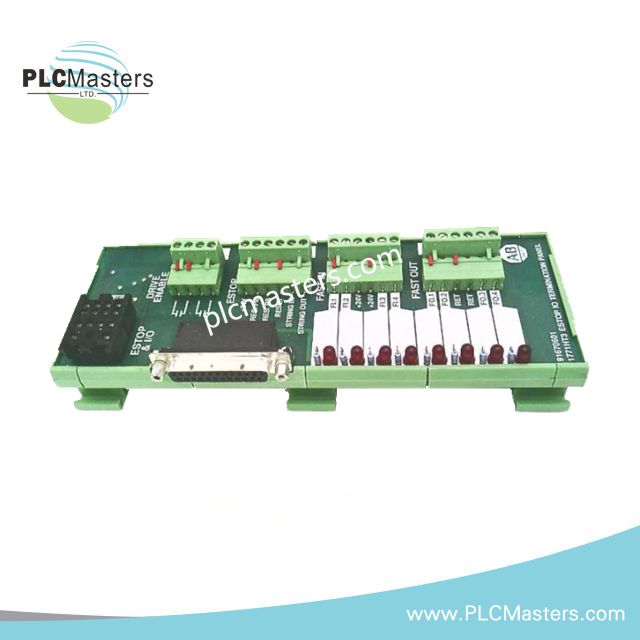

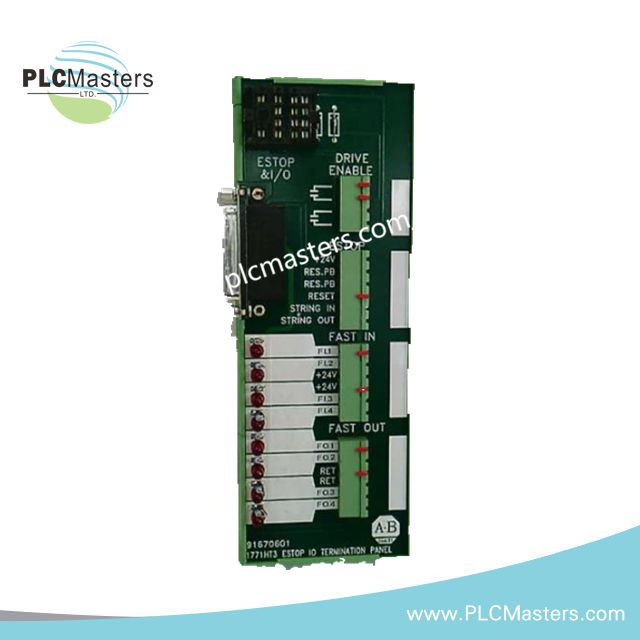

پنل ترمینیشن E-Stop/ورودی/خروجی سریع Allen-Bradley 1771-HT3
Allen-Bradley 1771-HT3، که بهعنوان پنل ترمینیشن E-Stop/ورودی/خروجی سریع 1771-HT3 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای رابط توقف اضطراری، مسیریابی سیگنالهای ورودی/خروجی سریع و کنترل فعالسازی سروو در پلتفرمهای کنترلکننده حرکت IMC 123 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-HT3 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 1.12 پوند |
| نوع ماژول | پنل ترمینیشن E-Stop/ورودی/خروجی سریع |
| سازگاری | ماژولهای کنترلکننده حرکت IMC 123 |
| اتصالات | ورودی/خروجی رشته E-Stop، دکمه بازنشانی، ورودی/خروجی سریع، فعالسازی درایو سروو |
| خروجی منبع تغذیه | +24 ولت DC برای ورودی/خروجی سریع؛ منبع تغذیه انکودر قابل انتخاب +5 ولت DC و +15 ولت DC |
| ایزولاسیون | ایزولاسیون الکتریکی برای ولتاژهای سمت کاربر |
| نمایشگرها | نشانهگذاری اتصالات و نشانگرهای LED وضعیت |
| پشتیبانی طول کابل | تا 40 فوت برای انکودرهای +5 ولت DC بدون منبع تغذیه خارجی؛ تا 90 فوت با منبع تغذیه خارجی؛ 90 فوت برای انکودرهای +15 ولت DC |
ویژگیهای EtherNet/IP و رابط حرکت PLC
1771-HT3 ترمینیشن فیزیکی بین ماژولهای کنترلکننده حرکت IMC 123 و دستگاههای میدانی خارجی را فراهم میکند. این پنل با سازماندهی مدارهای توقف اضطراری، اتصالات ورودی/خروجی با سرعت بالا و سیگنالهای فعالسازی درایو سروو از طریق رابط سیمکشی اختصاصی، از مقیاسپذیری چگالی ورودی/خروجی پشتیبانی میکند.
در معماریهای PLC آلِن-برادلی، پنل ترمینیشن با مسیرهای سیگنال تعریفشده برای اجرای کنترل حرکت کار میکند. این رابط نیازهای سیمکشی سیستم کنترل PLC از جمله ایزولاسیون الکتریکی، جداسازی سیگنال و کاهش نویز برای مدارهای ورودی/خروجی سریع را پشتیبانی میکند.
سؤالات متداول
س: چه سیگنالهایی میتوانند از طریق پنل ترمینیشن 1771-HT3 متصل شوند؟
ج: این پنل نقاط اتصال برای مدارهای رشته E-Stop، دکمههای بازنشانی، سیگنالهای ورودی/خروجی سریع، خطوط فعالسازی درایو سروو و سیمکشی تغذیه انکودر را فراهم میکند.
س: آیا 1771-HT3 خروجی تغذیه انکودر دارد؟
ج: بله. این پنل اتصالات تغذیه انکودر قابل انتخاب +5 ولت DC و +15 ولت DC را از طریق آرایش سیمکشی پیکربندیشده فراهم میکند.
س: چه عامل نصبی بر فاصله سیگنال انکودر تأثیر میگذارد؟
ج: طول کابل انکودر به آرایش ولتاژ تغذیه و اینکه آیا منبع تغذیه خارجی انکودر استفاده میشود یا خیر بستگی دارد. مسیرکشی کابل و روشهای شیلدینگ نیز بر کیفیت سیگنال تأثیر میگذارند.
راهنمای نصب میدانی
1771-HT3 را بهعنوان رابط ترمینیشن برای کاربردهای کنترلکننده حرکت IMC 123 نصب کنید. قبل از اعمال برق سیستم، تمام سیمکشیهای E-Stop، بازنشانی، ورودی/خروجی سریع و فعالسازی سروو را بررسی کنید.
کابلهای انکودر و ورودی/خروجی سریع را جدا از هادیهای برق با ولتاژ بالا مسیرکشی کنید تا تداخل الکترومغناطیسی کاهش یابد. در صورت نیاز از کابلهای شیلددار استفاده کنید و شیلد کابلها را مطابق طراحی زمین سیستم کنترل متصل نمایید.
قبل از اتصال دستگاههای میدانی، انتخاب تغذیه انکودر را تأیید کنید. قطبیت صحیح برای اتصالات +5 ولت DC، +15 ولت DC و +24 ولت DC را حفظ کنید. اطمینان حاصل کنید مدارهای توقف اضطراری مطابق با الزامات طراحی ایمنی ماشین و استانداردهای محل اجرا سیمکشی شدهاند.
