ماژول ورودی دیجیتال DC آلن-برادلی 1771-IBD/B
$123.00
$320.00
توضیحات

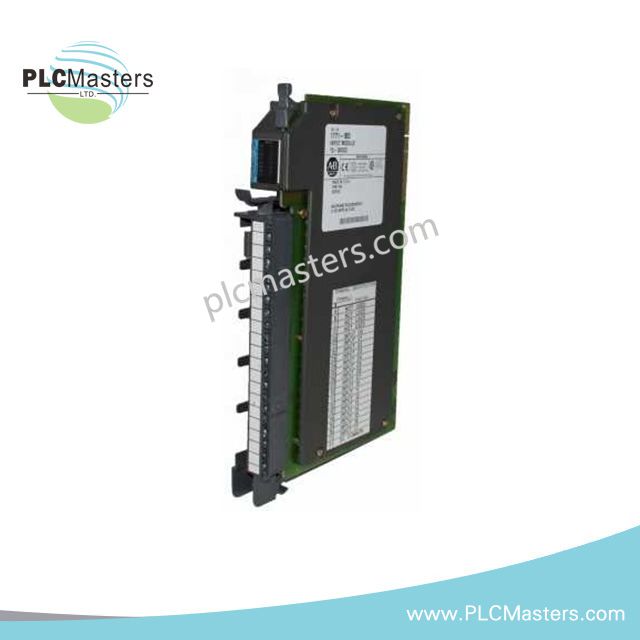

ماژول ورودی دیجیتال DC Allen-Bradley 1771-IBD/B
ماژول ورودی دیجیتال DC Allen-Bradley 1771-IBD/B، که به عنوان 1771-IBD نیز فهرست شده است، به عنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای گسسته در سیستمهای کنترل PLC-5 عمل میکند. این ماژول سیگنالهای ورودی DC سینکینگ 10-30 ولت را از دستگاههای میدانی دریافت کرده و دادههای وضعیت را از طریق بکپلین شاسی 1771 I/O منتقل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-IBD/B |
| برند | Allen-Bradley |
| محل ساخت | ایالات متحده آمریکا |
| وزن | وزن 0.25 کیلوگرم |
| ابعاد | ابعاد 237.5 میلیمتر × 183 میلیمتر × 55 میلیمتر |
| مصرف برق | 1.0-7.3 W |
| سری | سری 1771 / PLC-5 |
| نوع محصول | ماژولهای ورودی دیجیتال DC |
| تعداد ورودیها | 16 ورودی DC سینکینگ |
| دامنه ولتاژ ورودی | 10-30 VDC |
| ولتاژ حالت روشن | ولتاژ حالت روشن بیشتر یا مساوی 10 ولت DC |
| ولتاژ حالت خاموش | ولتاژ حالت خاموش کمتر یا مساوی 5 ولت DC |
| جریان ورودی | 4.5 میلیآمپر در 10 ولت DC؛ 15 میلیآمپر در 30 ولت DC |
| جریان حالت خاموش | جریان حالت خاموش کمتر یا مساوی 2.0 میلیآمپر در 5 ولت DC |
| زمان پاسخ | زمان پاسخ 1 میلیثانیه از خاموش به روشن؛ 1 یا 6 میلیثانیه از روشن به خاموش |
| جریان بکپلین | 130 میلیآمپر در 5 ولت DC |
| امپدانس ورودی | حداکثر 2.2 کیلو اهم |
| نوع ایزولاسیون | ایزولاسیون نوری-الکتریکی با فیلتر ورودی |
| بازوی سیمکشی | 1771-WH |
| حالتهای آدرسدهی | آدرسدهی 1/2 شکاف، 1 شکاف و 2 شکاف |
| شاسیهای سازگار | شاسی 1771 I/O به جز 1771-A1، 1771-A2 و 1771-A4 |
ادغام EtherNet/IP و بکپلین PLC
1771-IBD/B برای معماریهای I/O مبتنی بر رک PLC-5 طراحی شده و وضعیت ورودیهای گسسته را از طریق رابط بکپلین 1771 منتقل میکند. این ماژول ایزولاسیون نوری-الکتریکی بین مدارهای ورودی میدانی و رابط سمت کنترلر را فراهم میکند و فیلتر داخلی برای کاهش نویز الکتریکی دارد.
پلتفرم Allen-Bradley 1771 از طریق گسترش شاسی و تبادل دادههای بکپلین قطعی، مقیاسپذیری چگالی I/O مدولار را پشتیبانی میکند. 1771-IBD/B به پیکربندی رک PLC-5 سازگار نیاز دارد و نشانگرهای LED کانال را برای مشاهده مستقیم وضعیت ورودی در طول عیبیابی سیستم پشتیبانی میکند.
سؤالات متداول
س: 1771-IBD/B چه نوع سیگنالهای میدانی را میتواند دریافت کند؟
الف: این ماژول سیگنالهای ورودی DC با ولتاژ 10-30 ولت و نوع سینکینگ را از سوئیچها، حسگرها و دستگاههای دکمهای سازگار میپذیرد.
س: نیاز برق بکپلین 1771-IBD/B چقدر است؟
الف: این ماژول به 130 میلیآمپر از منبع تغذیه 5 ولت DC بکپلین نیاز دارد.
س: آیا 1771-IBD/B ایزولاسیون الکتریکی بین سیمکشی میدانی و بکپلین PLC را فراهم میکند؟
الف: بله. این ماژول از ایزولاسیون نوری-الکتریکی با فیلتر ورودی بین مدارهای ورودی میدانی و رابط کنترلر استفاده میکند.
راهنمای نصب میدانی
ماژول 1771-IBD/B را در شکاف شاسی 1771 I/O سازگار نصب کنید و قبل از اعمال برق، کلید ماژول، تراز اتصالدهنده و نصب بازوی سیمکشی را بررسی کنید. قطبیت دستگاه میدانی و سطوح ولتاژ DC را قبل از اتصال ترمینالهای ورودی تأیید کنید.
سیمکشی سیگنال DC سطح پایین را جدا از هادیهای برق ولتاژ بالا انجام دهید تا تداخل الکترومغناطیسی کاهش یابد. زمینکردن صحیح پنل را حفظ کنید و اطمینان حاصل کنید که سیستم زمین شاسی مطابق با روشهای نصب کنترل صنعتی متصل شده است.
ویژگیها
حداقل مقدار سفارش (MOQ)
ما سفارشهای عمده را میپذیریم و حداقل تعداد سفارش فقط یک واحد است.
گواهینامهها و مستندات
به درخواست، ما میتوانیم تمام مدارک لازم، از جمله گواهیهای مبدا/انطباق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.
زمان ارسال
برای کالاهای موجود در انبار، هدف ما تحویل در عرض ۱ تا ۳ روز پس از تأیید پرداخت است. کالاهایی که زمان تحویل مشخصی دارند، طبق برنامه اعلام شده تحویل داده خواهند شد.
روشهای پرداخت
ما پرداخت 100% T/T (انتقال تلگرافی) را قبل از ارسال قبول میکنیم. برای کالاهایی با زمان تحویل، 30% پیشپرداخت لازم است و 70% باقیمانده قبل از ارسال پرداخت میشود. برای انتقالات RMB، لطفاً اگر نمایندهای در چین دارید با ما تماس بگیرید.
گارانتی
ما یک سال گارانتی استاندارد برای تمام کالاهای جدید و اصلی ارائه میدهیم. اگر به گارانتی تمدید شده نیاز دارید، لطفاً برای جزئیات هزینه اضافی با ما تماس بگیرید.
سیاست بازپرداخت و بازگشت
رضایت شما برای ما مهم است. اگر نیاز به بازگرداندن کالا دارید، باید این کار ظرف ۳۰ روز از تاریخ سفارش انجام شود. محصول باید استفاده نشده، باز نشده و در بستهبندی اصلی خود با تمام لوازم جانبی همراه باشد. بازپرداختها ظرف ۵-۷ روز کاری پس از دریافت کالای بازگردانده شده پردازش میشوند. لطفاً توجه داشته باشید که هزینههای حمل و نقل و هزینههای مرتبط قابل بازپرداخت نیستند.
