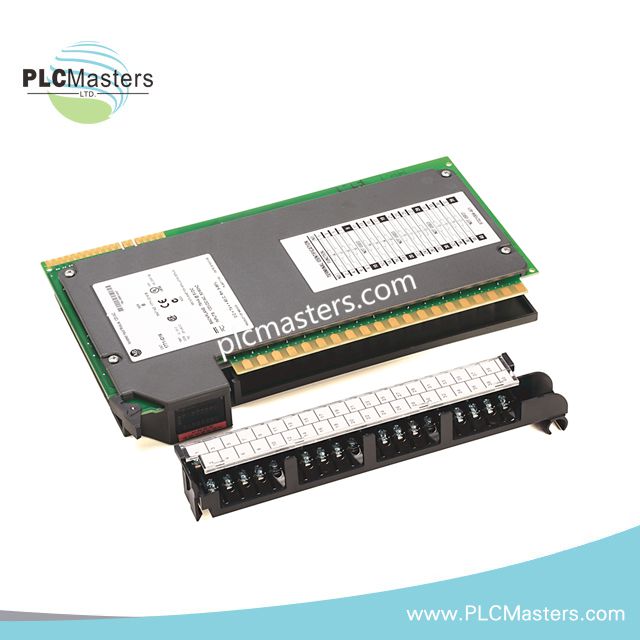

ماژول ورودی دیجیتال DC آلن-برادلی 1771-ICD PLC-5
$123.00
$320.00
توضیحات

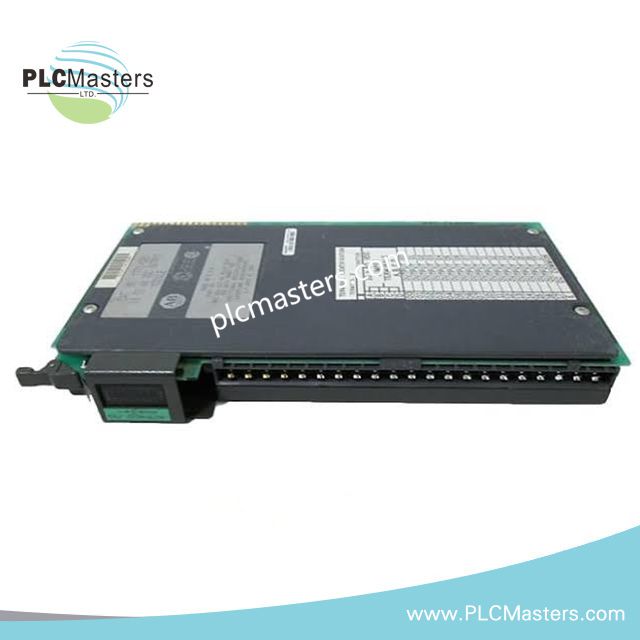

ماژول ورودی دیجیتال DC آلن-برادلی 1771-ICD برای PLC-5
ماژول آلن-برادلی 1771-ICD (ماژول ورودی دیجیتال DC 1771-ICD) برای دریافت سیگنالهای گسسته DC در سیستمهای شاسی PLC-5 I/O پیکربندی شده است و اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول 16 نقطه ورودی DC با ولتاژ کاری 20-60 ولت DC را پردازش کرده و وضعیتهای میدانی را از طریق رابط بکپلین 1771 منتقل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-ICD |
| برند | آلن-برادلی |
| ساخت | ایالات متحده آمریکا |
| وزن | 1.90 پوند |
| مصرف برق | جریان بکپلین: 250 میلیآمپر در 5 ولت DC |
| نوع محصول | ماژول ورودی دیجیتال DC |
| خط تولید | PLC-5 |
| تعداد ورودیها | 16 نقطه ورودی |
| دامنه ولتاژ ورودی | 20-60 ولت DC |
| رده ولتاژ | 10-60 ولت DC، سینک (بار منبع) |
| حداکثر جریان حالت خاموش | 1.2 میلیآمپر |
| تاخیر معمول سیگنال DC روشن | 6 +/- 2 میلیثانیه با فیلتر دیجیتال |
| بازوی سیمکشی | 1771-WN |
| پوشش | پوشش همپوشان (Conformal Coat) |
ویژگیهای ارتباطی بکپلین و مقیاسبندی I/O در PLC-5
ماژول 1771-ICD به عنوان یک ماژول ورودی دیجیتال PLC-5 عمل میکند و از بکپلین شاسی 1771 برای تبادل داده با کنترلر استفاده میکند. این ماژول 16 کانال ورودی DC با مدارهای تشخیص ولتاژ میدانی برای نظارت وضعیت گسسته فراهم میکند.
پیکربندی ماژول از مقیاسبندی چگالی I/O در PLC-5 از طریق تخصیص اسلات مبتنی بر شاسی و مدیریت سرعت ارتباط باس بکپلین پشتیبانی میکند. عملکرد ارتباطی سیستم به پردازنده PLC-5 نصب شده، ماژولهای آداپتور و معماری شبکه پیکربندی شده بستگی دارد. سازگاری فریمور فلش باید بر اساس نسخه کنترلر و سختافزار ارتباطی تأیید شود.
سؤالات متداول
س: دامنه ولتاژ ورودی عملیاتی 1771-ICD چقدر است؟
ج: این ماژول سیگنالهای ورودی میدانی 20-60 ولت DC را در رده ولتاژ DC مشخص شده میپذیرد.
س: نیاز جریان بکپلین 1771-ICD چقدر است؟
ج: این ماژول به 250 میلیآمپر از منبع 5 ولت DC بکپلین PLC-5 نیاز دارد.
س: کدام بازوی سیمکشی برای اتصال میدانی مشخص شده است؟
ج: ماژول 1771-ICD از بازوی سیمکشی 1771-WN برای اتصال سیگنال میدانی استفاده میکند.
راهنمای نصب در محل
ماژول 1771-ICD را پس از اطمینان از ایزولاسیون برق شاسی و ظرفیت موجود بکپلین، در اسلات سازگار شاسی PLC-5 1771 نصب کنید. قبل از اتصال سیمهای ترمینال، قطبیت ورودی DC و سطوح ولتاژ دستگاه میدانی را بررسی کنید.
کابلهای سیگنال ورودی با سطح پایین را از هادیهای سوئیچینگ جریان بالا جدا کنید تا تداخل الکترومغناطیسی کاهش یابد. مطابق با طراحی زمین کابینت و استانداردهای الکتریکی کارخانه، از محافظ کابل و روشهای اتصال زمین استفاده کنید.
اطمینان حاصل کنید که بازوی سیمکشی 1771-WN به طور کامل جا افتاده و اتصالات ترمینال به صورت مکانیکی محکم شدهاند. پس از نصب، وضعیت ورودی و پیکربندی I/O PLC-5 را قبل از قرار دادن ماژول در حالت عملکرد عادی بررسی کنید.
