ماژول ورودی آنالوگ RTD آلن-برادلی 1771-IR/B
$123.00
$320.00
توضیحات

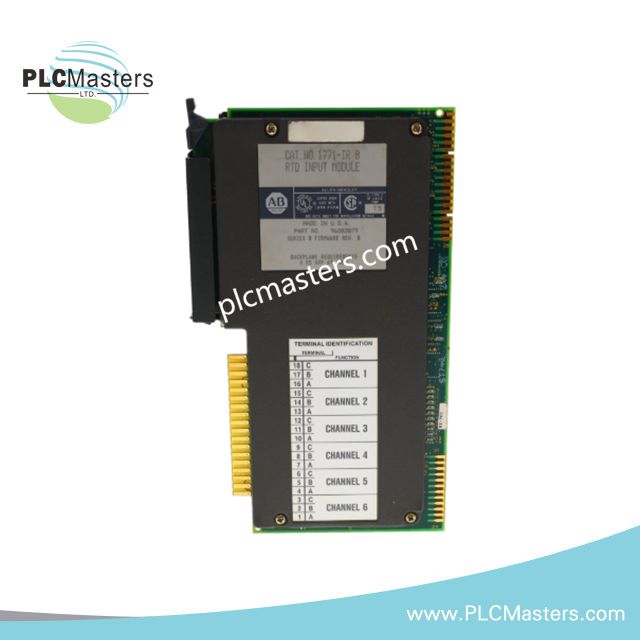

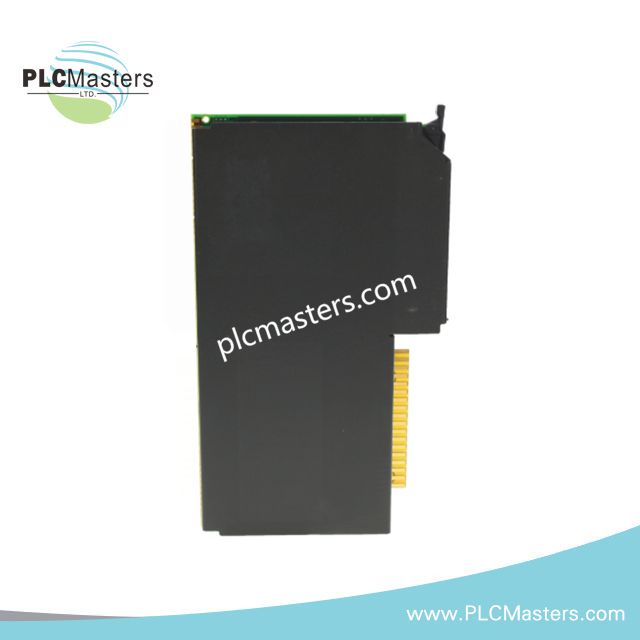

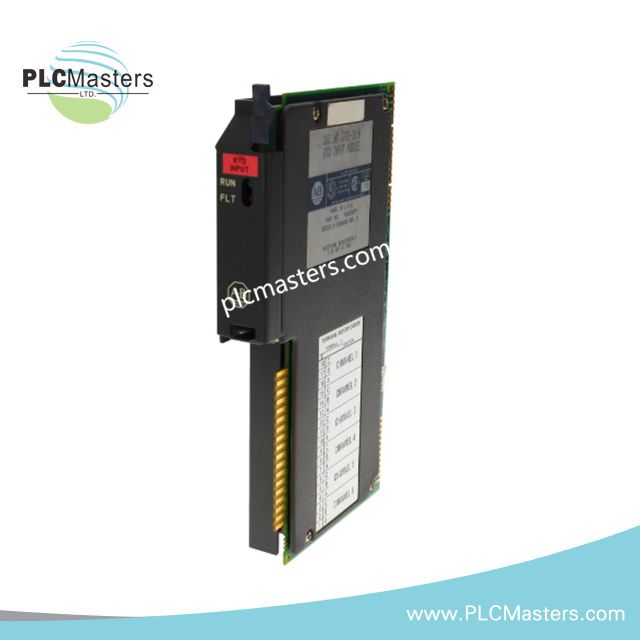

ماژول ورودی آنالوگ RTD آلن-برادلی 1771-IR/B
آلن-برادلی 1771-IR/B، که بهعنوان 1771-IR نیز شناخته میشود، یک ماژول ورودی آنالوگ RTD است که بهعنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنال دمای مقاومت در بستر شاسیهای PLC-5 I/O عمل میکند. این ماژول ورودیهای سنسور RTD سهسیمه را به دادههای دیجیتال دما برای پردازش توسط PLC تبدیل میکند و از اندازهگیری RTD پلاتینیومی و عملکرد ورودی آنالوگ ایزوله پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-IR/B |
| برند | Allen-Bradley |
| نوع محصول | ماژول ورودی آنالوگ RTD |
| پلتفرم سیستم | شاسی PLC-5 1771 I/O |
| مبدأ | ایالات متحده آمریکا |
| وزن | 1.15 پوند |
| ابعاد | 237.5 × 183 × 55 میلیمتر |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| دمای نگهداری | -40 تا 85 درجه سانتیگراد |
| مصرف برق | حدود 6 W |
| نوع سنسور | RTD پلاتینیومی 100 اهم، RTD مسی یا سایر RTDها 10 اهم |
| پیکربندی ورودی | 6 ورودی RTD سهسیمه |
| رزولوشن | 16 بیت |
| جریان بکپلین | 800 میلیآمپر در 5 ولت DC |
| نصب ماژول | نصب روی رک |
| بازوی سیمکشی | 1771-WQ |
| ایزولاسیون | ایزولاسیون نوری بین ورودیهای میدانی و بکپلین |
| دامنه اندازهگیری RTD | تا -200 تا +850 درجه سانتیگراد بسته به نوع RTD |
| روش تبدیل | تبدیل مقاومت RTD به دمای دیجیتال |
پردازش سیگنال RTD و یکپارچهسازی با PLC-5
1771-IR/B شش کانال ورودی RTD سهسیمه برای اتصال مستقیم به آشکارسازهای دمای مقاومتی فراهم میکند. این ماژول تغییرات مقاومت سنسور را اندازهگیری کرده و دادههای دمای تبدیلشده را از طریق رابط بکپلین PLC-5 منتقل میکند. پیکربندی سهسیمه RTD اثرات مقاومت سیمها را در هنگام اندازهگیری دما جبران میکند.
معماری PLC-5 آلن-برادلی از ارتباط انتقال بلوکی برای تبادل دادههای ماژول آنالوگ پشتیبانی میکند. این ماژول از مدار ورودی ایزوله برای جدا کردن سیمکشی سنسور میدانی از سیگنالهای داخلی بکپلین کنترلر استفاده میکند.
سؤالات متداول
س: چه نوع سنسورهای دما را میتوان به ماژول 1771-IR/B متصل کرد؟
ج: این ماژول سنسورهای RTD از جمله RTD پلاتینیومی 100 اهم و RTD مسی یا سایر دستگاههای دمای مقاومتی سازگار 10 اهم را میپذیرد.
س: چند ورودی RTD در 1771-IR/B موجود است؟
ج: این ماژول 6 کانال ورودی RTD سهسیمه برای اندازهگیری سیگنال دما فراهم میکند.
س: نیاز برق بکپلین 1771-IR/B چقدر است؟
ج: این ماژول حدود 800 میلیآمپر از منبع 5 ولت DC بکپلین PLC-5 نیاز دارد.
راهنمای نصب میدانی
ماژول 1771-IR/B را در شکاف سازگار شاسی 1771 I/O نصب کنید و هنگام وارد کردن یا خارج کردن ماژول، برق بکپلین را قطع کنید. سیمکشی میدانی RTD را از طریق بازوی سیمکشی مشخصشده 1771-WQ متصل کرده و از اتصال صحیح سنسور سهسیمه اطمینان حاصل کنید.
کابلهای سیگنال RTD را جدا از مدارهای AC با جریان بالا یا مدارهای سوئیچینگ عبور دهید تا تداخل الکتریکی کاهش یابد. در صورت نیاز به محیط نصب، از کابل ابزار دقیق شیلددار استفاده کرده و شیلد کابل را مطابق با روش زمینکردن سیستم کنترل خاتمه دهید.
قبل از راهاندازی، نوع سنسور RTD، پیکربندی کانال و قطبیت سیمکشی را بررسی کنید. اطمینان حاصل کنید که ماژول بهطور محکم در رک قرار گرفته و تمام اتصالات میدانی بهصورت مکانیکی ثابت شدهاند.
