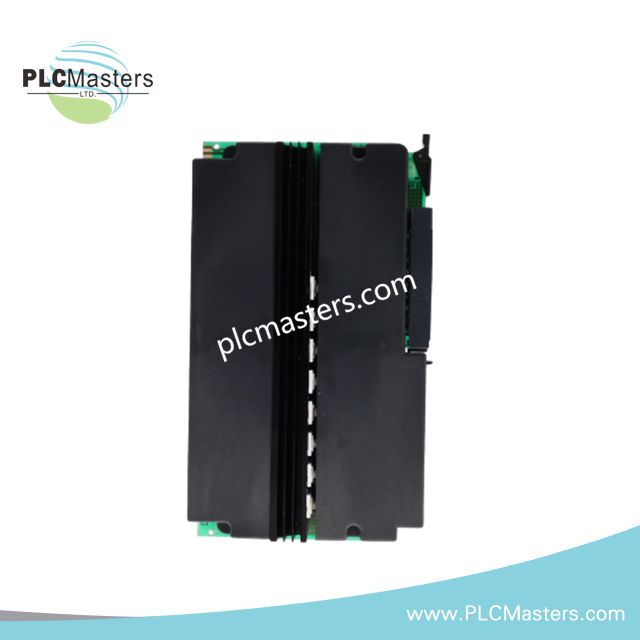

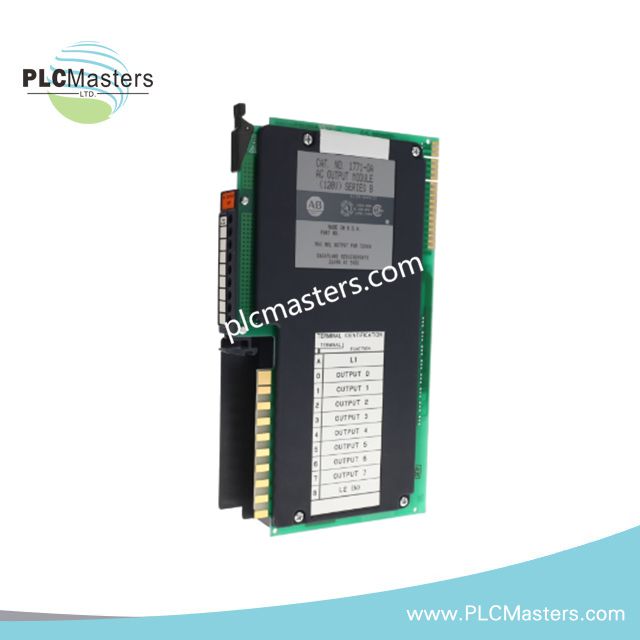

ماژول خروجی AC آلن بردلی 1771-OA
$123.00
$320.00
توضیحات
ماژول خروجی AC آلن بردلی 1771-OA
آلن بردلی 1771-OA، که به عنوان ماژول خروجی AC 1771-OA نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای کنترل سوئیچینگ AC گسسته در پلتفرمهای شاسی I/O PLC-5 1771 عمل میکند. این ماژول هشت کانال خروجی حالت جامد 120 VAC را با نصب روی رک و سیمکشی میدانی از طریق بازوی سیمکشی 1771-WA فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-OA |
| برند | Allen Bradley |
| مبدأ | ایالات متحده |
| وزن | 1.61 پوند |
| مصرف برق | اتلاف توان 1.1-10.7 W؛ جریان بکپلین 210 mA |
| نوع ماژول | ماژول خروجی AC |
| خط تولید | PLC-5 / بولتن محصول 1771 |
| تعداد خروجیها | 8 خروجی |
| نوع خروجی | خروجی حالت جامد AC گسسته |
| ولتاژ خروجی | 120 VAC نامی |
| دامنه ولتاژ عملیاتی | 92-138 VAC |
| فرکانس خروجی | 47-63 هرتز |
| جریان پیوسته هر خروجی | 1.5 A |
| حداکثر جریان هر ماژول | 6 A |
| اتلاف حرارتی | 3.4-36.6 BTU/hr |
| فرمت داده | BDC یا باینری طبیعی |
| تاخیر سیگنال (خاموشی AC) | 45 +/- 15 میلیثانیه |
| شاسی سازگار | شاسی I/O 1771 |
| سازگاری بازوی سیمکشی | 1771-WA / 1771-WH |
| نوع نصب | قابل نصب روی رک |
| موقعیت کلیدگذاری | بین 4 و 6؛ بین 12 و 14 |
رابط سوئیچینگ خروجی AC PLC-5
1771-OA هشت کانال خروجی AC گسسته برای کاربردهای کنترلر PLC-5 فراهم میکند. هر کانال بارهای میدانی 120 VAC را در دامنه ولتاژ مشخص شده سوئیچ میکند و از جریان خروجی پیوسته تا 1.5 A به ازای هر کانال پشتیبانی میکند.
این ماژول از طریق بکپلین شاسی 1771 ارتباط برقرار میکند و با پیکربندیهای مقیاسبندی چگالی I/O PLC-5 یکپارچه میشود. طراحی تک اسلات امکان نصب در مجموعههای شاسی I/O 1771 سازگار را فراهم میکند.
ماژول از ارتباط بکپلین قطعی PLC-5 برای انتقال فرمان خروجی استفاده میکند. فرمتهای داده BDC و باینری طبیعی برای سازگاری با جدول داده کنترلر پشتیبانی میشوند.
کنترل صنعتی و سازگاری بکپلین
1771-OA از معماری سختافزاری پلتفرم Allen Bradley 1771 با آدرسدهی I/O مبتنی بر رک استفاده میکند. ارتباط باس بکپلین اطلاعات وضعیت خروجی را بین پردازنده PLC و الکترونیک ماژول منتقل میکند.
این ماژول از روشهای سازگاری فریمور فلش مربوط به نسل سختافزاری PLC-5 پشتیبانی میکند. پیکربندی بستگی به تخصیص اسلات شاسی، سازگاری پردازنده و پارامترهای آدرسدهی I/O نصب شده دارد.
مدار خروجی AC از منطق PLC از طریق طراحی ماژول ایزوله شده است تا سوئیچینگ ولتاژ میدانی را از پردازش سیگنال کنترلر جدا کند.
سؤالات متداول
س: چند کانال خروجی روی ماژول 1771-OA موجود است؟
ج: 1771-OA هشت کانال خروجی AC گسسته فراهم میکند.
س: ولتاژ خروجی نامی 1771-OA چقدر است؟
ج: این ماژول خروجی 120 VAC نامی با دامنه عملیاتی 92-138 VAC ارائه میدهد.
س: جریان بکپلین مورد نیاز 1771-OA چقدر است؟
ج: این ماژول به جریان بکپلین 210 mA از منبع تغذیه شاسی I/O 1771 نیاز دارد.
راهنمای نصب میدانی
ماژول 1771-OA را در اسلات شاسی I/O 1771 سازگار نصب کرده و قبل از قرار دادن، کلیدگذاری شاسی را بررسی کنید. برای اتصالات میدانی از بازوی سیمکشی مشخص شده 1771-WA یا 1771-WH استفاده کنید.
سیمکشی خروجی AC را جدا از کابلهای سیگنال آنالوگ کمسطح و سیمکشی ارتباطی عبور دهید تا تداخل الکتریکی کاهش یابد. قبل از فعالسازی خروجیها، ولتاژ دستگاههای میدانی و نیازهای جریان بار را تأیید کنید.
اتصالات سیمکشی را مطابق با الزامات سختافزاری ترمینال مشخص شده محکم کنید. قبل از راهاندازی ماژول، آدرسدهی خروجی، پیکربندی شاسی و برنامهنویسی کنترلر PLC-5 را تأیید کنید.
هنگام نصب یا نگهداری ماژول، نکات احتیاطی تخلیه الکترواستاتیک را رعایت کنید.
