ماژول خروجی DC آلن-برادلی 1771-OMD/B
$123.00
$320.00
توضیحات

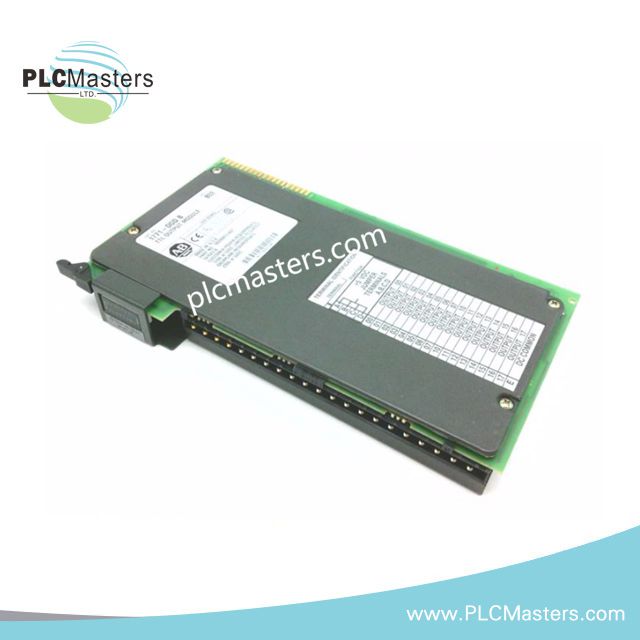

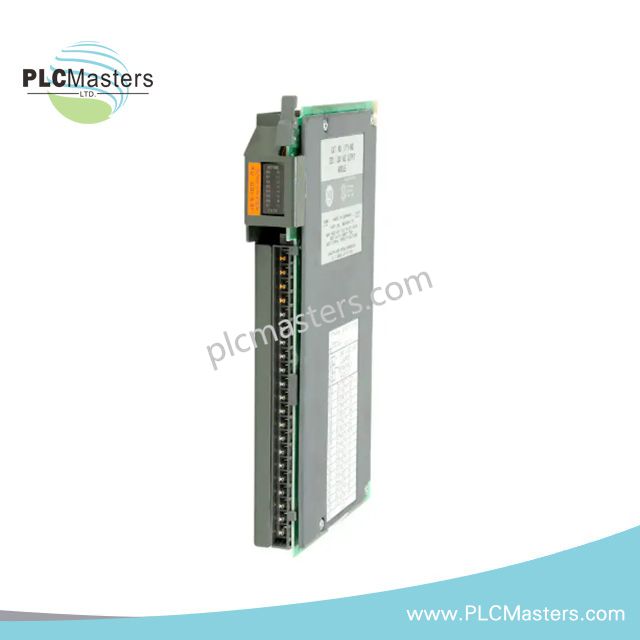

ماژول خروجی DC Allen-Bradley 1771-OMD/B
ماژول خروجی DC Allen-Bradley 1771-OMD/B (1771-OMD) به عنوان یک قطعه سختافزاری اختصاصی برای سوئیچینگ بار DC در سیستم PLC-5 1771 I/O عمل میکند. این ماژول 16 کانال خروجی سینکینگ برای دستگاههای میدانی 10-60 ولت DC با حفاظت خروجی جداگانه و ایزولاسیون نوری فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-OMD/B |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 1.85 پوند |
| مصرف برق | حداکثر 20 W |
| نوع محصول | ماژول خروجی DC |
| سری | سری PLC-5 1771 I/O |
| کانالهای خروجی | 16 خروجی سینکینگ |
| محدوده ولتاژ خروجی | 10-60 VDC |
| جریان پیوسته هر خروجی | حداکثر 2 آمپر |
| جریان پیوسته هر ماژول | حداکثر 16 آمپر |
| جریان ضربهای | 4 آمپر به مدت 10 میلیثانیه، قابل تکرار هر 1 ثانیه |
| جریان نشتی در حالت خاموش | 1 میلیآمپر به ازای هر خروجی |
| افت ولتاژ در حالت روشن | حداکثر 2 ولت DC |
| تاخیر روشن/خاموش | حدود 10 میلیثانیه |
| جریان پشتصفحه | 350 میلیآمپر در 5 ولت DC |
| ایزولاسیون | آزمایش شده با 1500 ولت AC rms |
| بازوی سیمکشی | 1771-WH |
| تبعیت حرارتی | حداکثر 68 BTU/hr، حداقل 5.1 BTU/hr |
| گواهینامهها | دارای گواهی UL، c-UL برای مکانهای خطرناک کلاس I بخش 2 |
ویژگیهای کنترل خروجی قطعی EtherNet/IP و PLC-5
1771-OMD/B برای ادغام با پلتفرمهای کنترل Allen-Bradley PLC-5 از طریق ساختار ارتباطی پشتصفحه 1771 I/O طراحی شده است. این ماژول با 16 نقطه خروجی سینکینگ، مقیاسپذیری چگالی I/O را فراهم میکند و کنترل مستقیم بارهای میدانی DC را از طریق فرمانهای خروجی تولید شده توسط PLC پشتیبانی میکند.
طراحی مدار خروجی شامل کانالهای فیوزدار جداگانه، ایزولاسیون نوری و نشانگرهای LED تشخیصی برای نظارت بر وضعیت کانال و فیوز است. معماری ماژول عملیات I/O قطعی PLC-5 را با انتقال دادههای خروجی از طریق رابط پشتصفحه مبتنی بر رک حفظ میکند.
سؤالات متداول
س: پیکربندی خروجی ارائه شده توسط ماژول 1771-OMD/B چیست؟
الف: ماژول 16 کانال خروجی DC سینکینگ برای اتصال به بارهای میدانی 10-60 ولت DC فراهم میکند.
س: ویژگیهای حفاظتی که در هر کانال خروجی تعبیه شدهاند چیستند؟
الف: هر کانال خروجی شامل حفاظت فیوز جداگانه برای شرایط اضافهبار و اتصال کوتاه است.
س: نیاز برق پشتصفحه مشخص شده برای ماژول چیست؟
الف: ماژول به 350 میلیآمپر از منبع تغذیه 5 ولت DC پشتصفحه PLC-5 نیاز دارد.
راهنمای نصب میدانی
ماژول 1771-OMD/B را در یک شاسی PLC-5 1771 I/O سازگار با استفاده از موقعیت رک صحیح و اتصال بازوی سیمکشی نصب کنید. قبل از اتصال دستگاههای خارجی، قطبیت ولتاژ دستگاه میدانی و نیازهای جریان بار را بررسی کنید.
از روشهای مناسب سیمکشی کنترل DC استفاده کنید و کابلهای سیگنال خروجی را از هادیهای برق با ولتاژ بالا جدا کنید تا تداخل الکتریکی کاهش یابد. مطابق با محیط نصب و استانداردهای سیستم کنترل، از محافظ کابل و زمین کردن استفاده کنید.
تأیید کنید که هر بار متصل شده در محدوده جریان مشخص شده برای هر کانال و کل ماژول باقی بماند. پس از راهاندازی، نشانگرهای تشخیصی را بررسی کنید تا عملکرد کانال خروجی و وضعیت فیوز را تأیید کنید.
