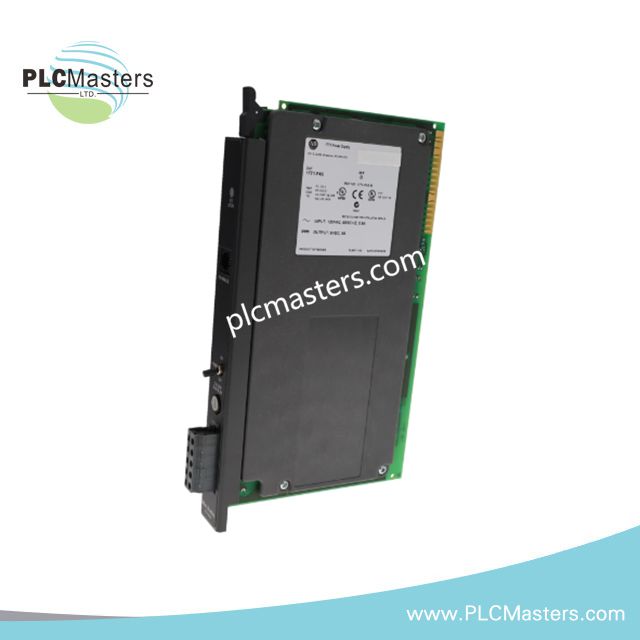

ماژول منبع تغذیه DC آلن-برادلی 1771-P5
$123.00
$320.00
توضیحات
ماژول منبع تغذیه DC آلن-برادلی 1771-P5
ماژول Allen-Bradley 1771-P5 (1771-P5 ماژول منبع تغذیه DC) برای تأمین برق 5 ولت DC تنظیمشده از طریق بکپلین در سیستمهای شاسی PLC-5 Bulletin 1771 I/O پیکربندی شده است. این ماژول اجرای فیزیکی/الکتریکی مستقیم برای توزیع برق شاسی از منبع ورودی 24 ولت DC را فراهم میکند. ماژول برق ورودی DC را به ولتاژ بکپلین تنظیمشده برای سختافزارهای PLC و I/O نصبشده تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-P5 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 2.56 پوند |
| ابعاد | 7.0 × 3.0 × 11.0 اینچ (17.8 × 7.6 × 27.9 سانتیمتر) |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | توان ورودی 57 W؛ ظرفیت ورودی 75 VA |
| نوع محصول | ماژول منبع تغذیه DC |
| خانواده محصول | PLC-5 / Bulletin 1771 |
| ولتاژ ورودی | 24 VDC اسمی |
| دامنه ولتاژ ورودی | 20.5-30 VDC |
| ولتاژ خروجی | 5.06 VDC با تلورانس +/-3.8% |
| جریان خروجی | تا 8 آمپر در 5 VDC |
| اشغال شاسی | دو اسلات مجاور |
| ولتاژ ایزولاسیون | 2160 VDC به مدت 1 ثانیه / 1500 V RMS به مدت 1 ثانیه |
| رتبه فیوز | 5 آمپر، 32 ولت |
| تاخیر قطع برق | قابل تنظیم 13.6 میلیثانیه +/-3.6 میلیثانیه یا 60 میلیثانیه |
| رطوبت | 5-95% بدون تراکم |
| دمای ذخیرهسازی | -40 تا 85 درجه سانتیگراد |
| کابلکشی سازگار | کابل 1771-CT برای پیکربندیهای تغذیه موازی |
توزیع برق بکپلین PLC-5
1771-P5 برق 5 ولت DC تنظیمشده را از طریق رابط بکپلین شاسی Bulletin 1771 تأمین میکند. این ماژول منبع تغذیه ورودی 24 ولت DC را دریافت کرده و برق DC را برای پردازندههای PLC، ماژولهای I/O و ماژولهای ارتباطی نصبشده در پیکربندیهای شاسی سازگار توزیع میکند.
ماژول منبع تغذیه از اتصال موازی با واحدهای سازگار از طریق کابلکشی 1771-CT برای افزایش ظرفیت جریان پشتیبانی میکند. طراحی شامل نظارت بر ولتاژ ورودی، تنظیم خروجی، مدار ایزولاسیون و سیگنالدهی خاموشی هنگام افت شرایط ورودی خارج از محدوده عملیاتی است.
سؤالات متداول
س: ولتاژ ورودی مورد نیاز برای 1771-P5 چقدر است؟
ج: این ماژول از منبع ورودی 24 VDC با دامنه ورودی مجاز 20.5-30 VDC کار میکند.
س: 1771-P5 چه مقدار جریان بکپلین میتواند تأمین کند؟
ج: این ماژول تا 8 آمپر در 5 VDC برای برق بکپلین شاسی Bulletin 1771 فراهم میکند.
س: 1771-P5 چند اسلات شاسی را اشغال میکند؟
ج: این ماژول دو اسلات مجاور در شاسی سازگار 1771 I/O را اشغال میکند.
راهنمای نصب در محل
1771-P5 را در موقعیت دو اسلات مشخص شده در شاسی سازگار Bulletin 1771 نصب کنید. قبل از اتصال سیمکشی برق میدانی، قطبیت و دامنه ولتاژ ورودی DC را تأیید کنید.
از اندازه مناسب هادی برای اتصالات ورودی DC استفاده کرده و جداسازی بین سیمکشی برق و کابلهای سیگنال I/O سطح پایین را حفظ کنید. اتصال زمین شاسی را مطابق با روشهای پنل کنترل صنعتی انجام دهید و اطمینان حاصل کنید که سیمهای تخلیه کابل سیگنال محافظتشده طبق نیازهای زمین سیستم خاتمه یافتهاند.
هنگام استفاده از پیکربندیهای منبع تغذیه موازی، سازگاری کابل، تطابق منابع تغذیه و کل تقاضای جریان بکپلین را قبل از روشن کردن شاسی تأیید کنید. جریان هوا را در اطراف ماژول حفظ کنید تا عملکرد در محدوده دمای مشخص شده پشتیبانی شود.
