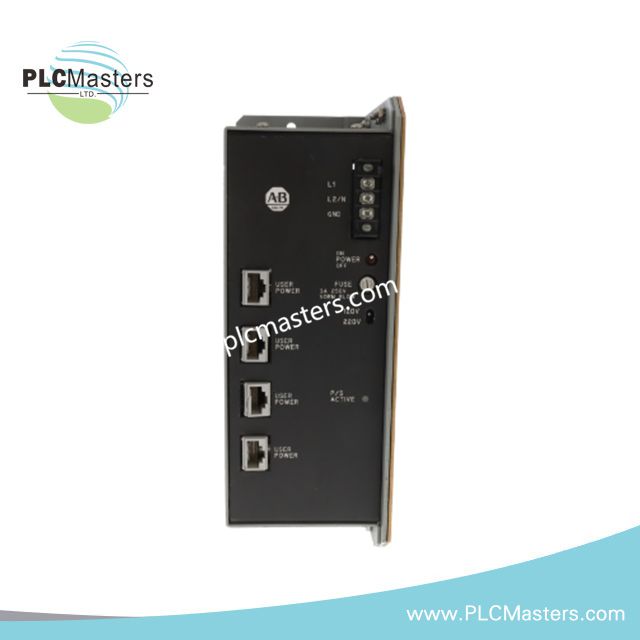

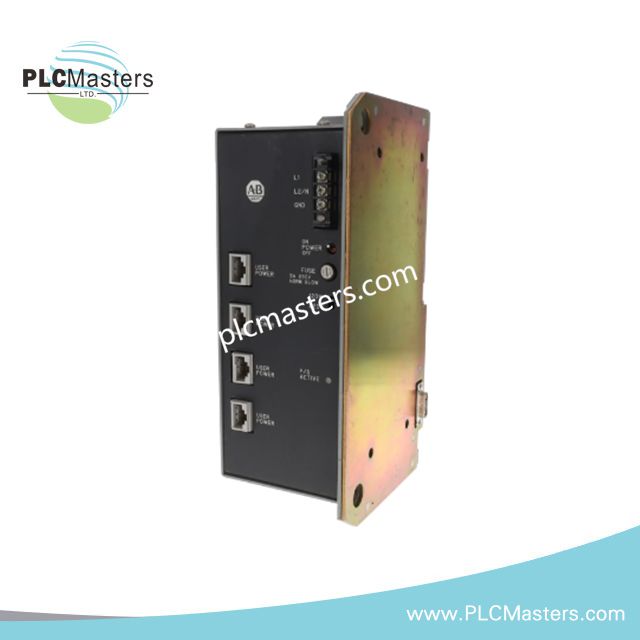

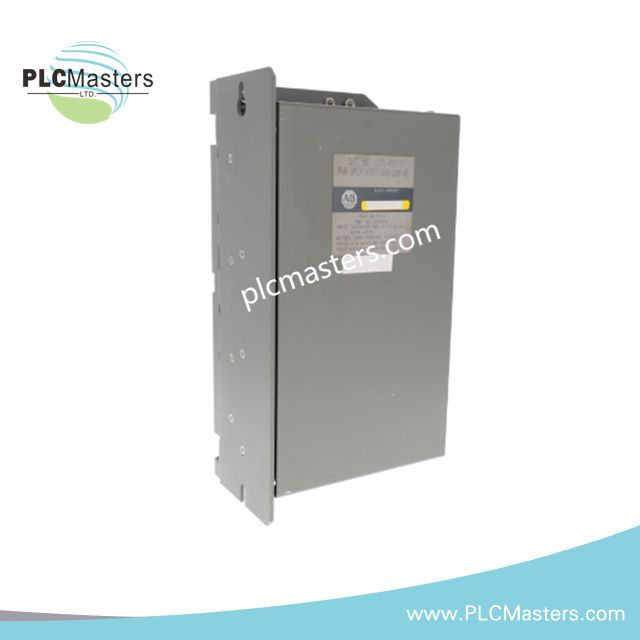

ماژول منبع تغذیه AC آلن-برادلی 1771-PS7C PLC-5
$123.00
$320.00
توضیحات
ماژول منبع تغذیه AC Allen-Bradley 1771-PS7C PLC-5
ماژول Allen-Bradley 1771-PS7C (1771-PS7 ماژول منبع تغذیه AC) برای تبدیل توان تنظیمشده در شاسیهای PLC-5 و 1771 I/O طراحی شده است و با تبدیل توان ورودی AC به 5 ولت DC تنظیمشده، اجرای مستقیم الکتریکی را برای پردازنده، ماژولهای I/O و ارتباطی فراهم میکند.
تجزیه پسوند و ماتریس مدل
1771-PS7C به عنوان یک نوع ماژول منبع تغذیه سری 1771 شناخته میشود. دادههای مدل موجود، نام کامل کاتالوگ را به صورت 1771-PS7C مشخص میکنند. اطلاعات اضافی ماتریس پسوند تعریفشده توسط سازنده در مستندات موجود ارائه نشده است.
| عنصر مدل | توضیحات |
|---|---|
| 1771 | سکوی سختافزاری PLC-5 / 1771 I/O |
| PS7 | خانواده ماژول منبع تغذیه AC |
| C | نشانه پسوند کاتالوگ |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1771-PS7C |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 6.00 پوند |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف توان | 56 W توان ورودی واقعی؛ 16 W اتلاف توان |
| نوع محصول | ماژول منبع تغذیه AC |
| ولتاژ ورودی | 120 VAC نامی؛ محدوده 97-132 VAC |
| رتبهبندی ورودی اضافی | 120/220 VAC، 50/60 هرتز |
| فرکانس ورودی | 47-63 هرتز |
| جریان ورودی | 1.0 آمپر در 120 VAC |
| ولتاژ خروجی | 5 VDC تنظیمشده |
| جریان خروجی | تا 8 آمپر |
| ولتاژ ایزولاسیون | تحمل 1000 VAC به مدت 60 ثانیه |
| فیوز | 2 آمپر، 250 ولت کندسوز |
| رطوبت | 5-95٪ بدون چگالش |
| ضربه | 30 g در حالت کاری؛ 50 g در حالت غیرکاری |
| لرزش | 2 g در 10-500 هرتز |
| نوع محفظه | سبک باز |
| اتصال ترمینال | بلوک ترمینال 5 موقعیتی |
ویژگیهای توزیع توان بکپلین PLC-5
1771-PS7C توان 5 VDC تنظیمشده را از طریق باس بکپلین 1771 برای پردازندهها، ماژولهای I/O و ماژولهای ارتباطی متصل به PLC-5 فراهم میکند. این ماژول یک موقعیت در شاسی اشغال میکند و شامل نشانگرهای خروجی DC و وضعیت توان برای تأیید محلی است.
معماری توان از اتصال موازی از طریق کابل 1771-CT برای افزایش ظرفیت جریان یا تنظیمات توان افزونه پشتیبانی میکند. منبع تغذیه شرایط ورودی AC را نظارت کرده و هنگام کاهش ولتاژ ورودی زیر آستانه عملیاتی مشخص، سیگنال خاموشی ارسال میکند.
سؤالات متداول
س: عملکرد اصلی خروجی Allen-Bradley 1771-PS7C چیست؟
ج: 1771-PS7C توان ورودی AC را به خروجی 5 VDC تنظیمشده برای بکپلین شاسی 1771 تبدیل میکند.
س: آیا 1771-PS7C میتواند همراه با سایر ماژولهای منبع تغذیه نصب شود؟
ج: این ماژول از عملکرد موازی با استفاده از کابل مشخصشده 1771-CT پشتیبانی میکند زمانی که ظرفیت جریان اضافی یا پیکربندی منبع تغذیه افزونه لازم باشد.
س: چه عامل نصب بر عملکرد کاری 1771-PS7C تأثیر میگذارد؟
ج: بارگذاری شاسی، سیمکشی ورودی AC، دمای محیط و تهویه کابینت باید هنگام نصب در نظر گرفته شوند.
راهنمای نصب میدانی
1771-PS7C را در شکاف سازگار شاسی 1771 I/O نصب کرده و قبل از راهاندازی سیستم، تقاضای کل توان بکپلین را بررسی کنید. سیمکشی ورودی AC را از طریق بلوک ترمینال با استفاده از روشهای نصب الکتریکی صنعتی متصل کنید.
هادیهای توان AC را جدا از سیمکشی سیگنالهای کمسطح و ارتباطی عبور دهید تا تداخل الکتریکی به حداقل برسد. روشهای استاندارد اتصال زمین کابینت را برای شیلد کابلها و اتصالات زمین حفاظتی اعمال کنید.
قبل از روشن کردن ماژول، نوع فیوز و قطبیت سیمکشی را تأیید کنید. برای پیکربندیهای منبع تغذیه موازی، از روشهای اتصال تأییدشده استفاده کرده و الزامات تقسیم بار را بررسی کنید. جریان هوای کافی در اطراف منطقه نصب ماژول سبک باز حفظ شود.
