ماژول ترنسسیور گیگابیت SFP آلن-برادلی مدل 1783-SFP1GSX
$123.00
$320.00
توضیحات

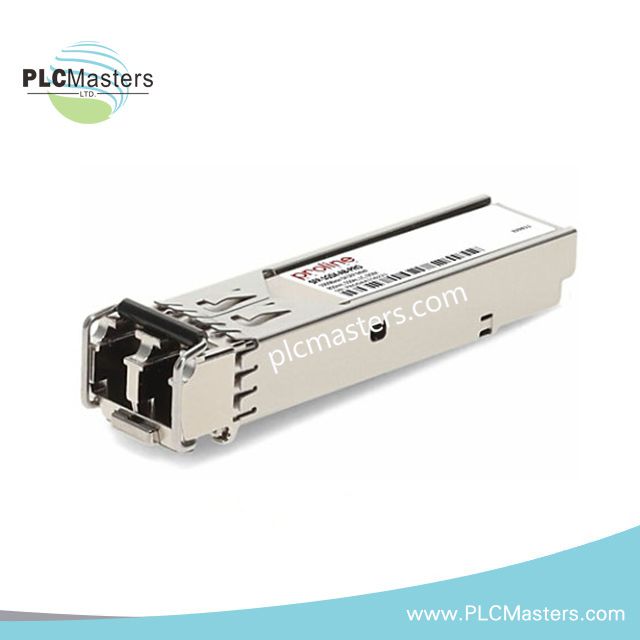

ماژول فرستنده-گیرنده گیگابیت SFP مدل Allen-Bradley 1783-SFP1GSX
ماژول Allen-Bradley 1783-SFP1GSX (1783-SFP1GSX ماژول فرستنده-گیرنده گیگابیت SFP) برای ارتباط نوری اترنت 1000BASE-SX در پلتفرمهای سوئیچ صنعتی Stratix پیکربندی شده است و انتقال داده فیزیکی مستقیم را از طریق فیبر نوری چند حالته با استفاده از رابط نوری VCSEL با طول موج 850 نانومتر و کانکتور دوطرفه LC فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1783-SFP1GSX |
| برند | Allen-Bradley |
| ساخت | ایالات متحده آمریکا |
| وزن | 1 lbs |
| دمای کاری | 0 تا 70 درجه سانتیگراد |
| مصرف برق | < 1 W |
| نوع محصول | ماژول فرستنده-گیرنده گیگابیت SFP |
| سرعت داده اترنت | 1.25 Gbps (اترنت 1000BASE-SX) |
| سرعت داده فیبر کانال | 1.063 Gbps |
| نوع فیبر | فیبر چند حالته (50/125 میکرومتر یا 62.5/125 میکرومتر) |
| فاصله انتقال | تا 550 متر با فیبر چند حالته 50/125 میکرومتر |
| طول موج نوری | 850 نانومتر |
| فرستنده نوری | لیزر VCSEL |
| گیرنده نوری | گیرنده PIN |
| نوع کانکتور | دوطرفه LC |
| ولتاژ تغذیه | 3.13-3.47 ولت |
| توان خروجی فرستنده | -9 تا -3 dBm |
| حساسیت گیرنده | <= -18 dBm |
| اشباع گیرنده | 0 dBm |
| نسبت انقراض نوری | >= 9 dB |
| دمای ذخیرهسازی | -40 تا +85 درجه سانتیگراد |
| محدوده رطوبت | 5% تا 95% |
| استانداردها | INF-8074، SFF-8472 DOM، RoHS، سازگار با TAA |
رابط شبکه تعیینکننده EtherNet/IP
ماژول 1783-SFP1GSX یک رابط نوری گیگابیت برای پلتفرمهای سوئیچ Stratix شرکت Allen-Bradley فراهم میکند که ساختارهای شبکه تعیینکننده EtherNet/IP را از طریق ارتباط فیبر چند حالته پشتیبانی میکند. این ماژول SFP دارای طراحی مکانیکی قابل تعویض در حین کار است که امکان نصب و جداسازی از پورتهای سازگار سوئیچ را طبق دستورالعملهای نگهداری سیستم فراهم میکند.
این ماژول از عملکردهای نظارت نوری دیجیتال (DOM/DDM) برای تشخیص نوری پشتیبانی میکند. معماری فرستنده VCSEL و گیرنده PIN تبدیل الکتریکی به نوری را برای لینکهای شبکه صنعتی کوتاه و متوسط فراهم میآورد. انتقال مبتنی بر فیبر، حساسیت به تداخل الکترومغناطیسی در محیطهای کابلکشی صنعتی را کاهش میدهد.
سؤالات متداول
س: چه نوع فیبری برای ماژول 1783-SFP1GSX لازم است؟
ج: این ماژول به فیبر چند حالته (MMF) با مشخصات 50/125 میکرومتر یا 62.5/125 میکرومتر نیاز دارد. فیبر تکحالته پشتیبانی نمیشود.
س: آیا میتوان 1783-SFP1GSX را در حالی که سوئیچ Stratix روشن است نصب کرد؟
ج: فرم فاکتور SFP از نصب قابل تعویض در حین کار پشتیبانی میکند. روشهای تعویض واقعی باید طبق مستندات نصب سوئیچ Stratix میزبان انجام شود.
س: چه کانکتور نوری روی ماژول استفاده میشود؟
ج: این ماژول از کانکتور نوری دوطرفه LC برای اتصال فیبرهای ارسال و دریافت استفاده میکند.
راهنمای نصب در محل
ماژول 1783-SFP1GSX را در پورت SFP سازگار سوئیچ Allen-Bradley Stratix نصب کرده و قبل از اتصال کابلهای نوری، قفل مکانیکی آن را تأیید کنید. از کابلکشی فیبر چند حالته مطابق مشخصات نوری پشتیبانی شده استفاده نمایید.
کابلهای فیبر را از سیمکشی برق با ولتاژ بالا و منابع نویز الکترومغناطیسی قوی جدا نگه دارید. از خم شدن بیش از حد، کشیدن زیاد یا آلودگی سطح کانکتورهای LC خودداری کنید. قبل از اتصال، رابطهای نوری را تمیز کنید تا عملکرد انتقال حفظ شود.
در هنگام نصب، قطبیت فیبرهای ارسال و دریافت را به درستی بررسی کنید. هنگام کار با رابط نوری SFP، دستورالعملهای ایمنی لیزر نوری را رعایت نمایید.
