سوئیچ اترنت بدون مدیریت آلن-برادلی 1783-US6T2F استراتیکس 2000
$123.00
$320.00
توضیحات

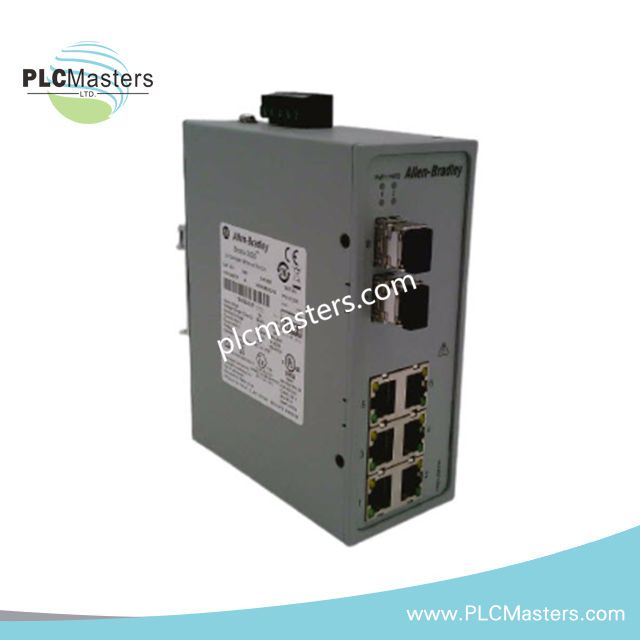

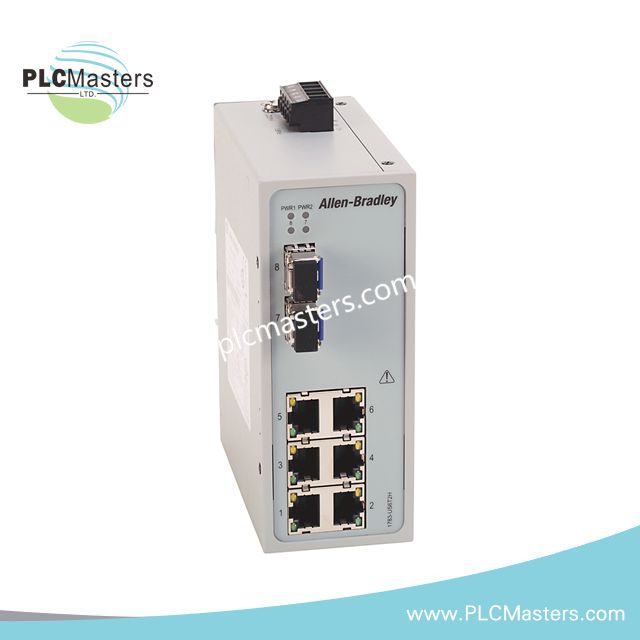

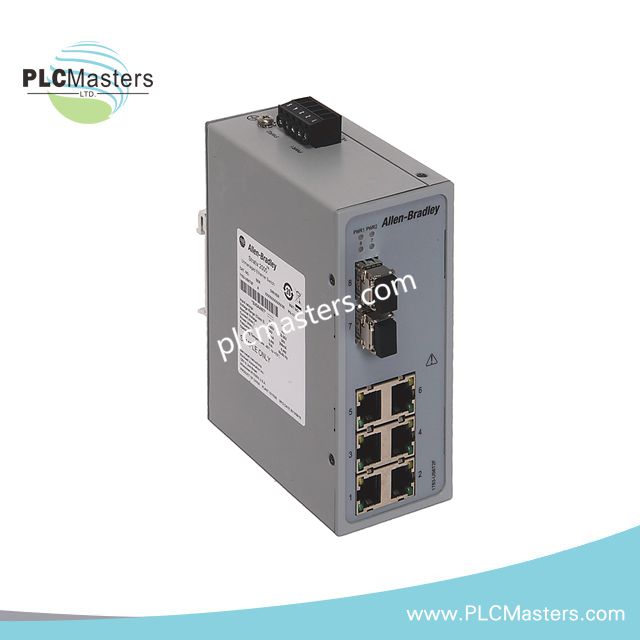

سوئیچ اترنت بدون مدیریت Allen-Bradley 1783-US6T2F Stratix 2000
Allen-Bradley 1783-US6T2F، که به عنوان 1783-US6T2F سوئیچ اترنت بدون مدیریت نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای سوئیچینگ بستههای اترنت مسی و فیبر نوری در پلتفرمهای شبکه صنعتی Stratix 2000 عمل میکند. این دستگاه شش پورت RJ45 با سرعت 10/100 Mbps و دو پورت فیبر نوری SFP چند حالته با سرعت 100 Mbps برای سیستمهای ارتباطی اتوماسیون نصب شده روی ریل DIN فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1783-US6T2F |
| برند | Allen-Bradley |
| ساخت کشور | ایالات متحده |
| وزن | 1.65 پوند |
| ابعاد | 114.5 × 76.8 × 45.6 میلیمتر |
| دمای کاری | -10 تا +60 درجه سانتیگراد |
| مصرف برق | حداکثر 5.927 W |
| نوع محصول | سوئیچ اترنت بدون مدیریت |
| سری | Stratix 2000 |
| تعداد کل پورتها | 8 |
| پورتهای مسی | 6 پورت RJ45 با سرعت 10/100 Mbps اترنت سریع |
| پورتهای فیبر نوری | 2 پورت SFP چند حالته با سرعت 100 Mbps |
| سرعت انتقال | اترنت 10/100 Mbps |
| ولتاژ تغذیه | 24 V AC/DC اسمی |
| دامنه ولتاژ تغذیه | 12-48 V DC، 18-30 V AC، 50/60 هرتز |
| جریان نامی | 442.3 میلیآمپر |
| حداکثر جریان لحظهای | 0.41 آمپر |
| نوع ورودی برق | SELV |
| نحوه نصب | ریل DIN |
| نوع کانکتور | RJ45 |
| نوع کابل اترنت | رده 5 / رده 5e |
| رده حفاظتی بدنه | طراحی بدنه صنعتی |
| مقاومت در برابر شوک کاری | 15 g |
ویژگیهای شبکه EtherNet/IP و فیبر نوری
1783-US6T2F از معماری سوئیچینگ بدون مدیریت Stratix 2000 برای ارتباط مستقیم اترنت بین دستگاههای اتوماسیون صنعتی استفاده میکند. این دستگاه از شبکههای تعیینشده EtherNet/IP از طریق رفتار سوئیچینگ سختافزاری ثابت در رابطهای مسی و فیبر نوری چند حالته پشتیبانی میکند.
شش پورت مسی امکان افزایش تراکم ورودی/خروجی برای چندین کنترلر، HMI، درایو و دستگاههای توزیعشده مجهز به اترنت را فراهم میکند. دو پورت فیبر نوری SFP چند حالته مسیرهای ارتباط نوری برای بخشهای شبکهای که نیاز به تبدیل رسانه فیبر دارند، ارائه میدهند.
این سوئیچ بدون عملکردهای مدیریت شبکه مبتنی بر فریمور قابل پیکربندی کار میکند. هیچ پارامتر پیکربندی VLAN، QoS، مسیریابی یا سوئیچ مدیریت شدهای در دسترس نیست. سختافزار رفتار ثابت ارسال اترنت را برای نصب در تابلوهای کنترل صنعتی فراهم میکند.
سؤالات متداول
س: آیا 1783-US6T2F از عملکردهای پیکربندی سوئیچ مدیریت شده پشتیبانی میکند؟
ج: خیر. 1783-US6T2F یک سوئیچ Stratix 2000 بدون مدیریت است و هیچ پیکربندی VLAN، QoS، مسیریابی یا نرمافزاری برای شبکه ارائه نمیدهد.
س: چه نوع اتصال فیبری توسط 1783-US6T2F پشتیبانی میشود؟
ج: این دستگاه دو پورت فیبر نوری SFP چند حالته با سرعت 100 Mbps برای ارتباط نوری اترنت پشتیبانی میکند.
س: روش نصب این سوئیچ اترنت چگونه است؟
ج: این سوئیچ برای نصب روی ریل DIN داخل تابلوهای کنترل صنعتی طراحی شده و از ورودی برق خارجی 24 V AC/DC استفاده میکند.
راهنمای نصب میدانی
1783-US6T2F را روی ریل DIN محکم در داخل یک محیط مناسب تابلو کنترل نصب کنید. قبل از اعمال برق، محدوده ولتاژ منبع تغذیه خارجی و اتصالات ترمینال را بررسی کنید.
برای اتصالات RJ45 از کابلهای اترنت Cat5 یا Cat5e استفاده کنید و جداسازی بین سیمکشی ارتباطی و مدارهای برق با جریان بالا را حفظ نمایید. شیلد کابلها را مطابق طراحی زمین سیستم کنترل متصل کنید تا تداخل الکترومغناطیسی کاهش یابد.
برای اتصالات فیبر، از ماژولهای SFP چند حالته سازگار استفاده کرده و کانکتورهای نوری را از گرد و غبار و آسیب مکانیکی محافظت کنید. کابلهای اترنت و فیبر را با پشتیبانی مکانیکی مناسب مسیریابی کرده و از خم شدن بیش از حد جلوگیری نمایید.
پس از اتصال تمام دستگاههای شبکه، وضعیت لینک پورتها را تأیید کنید. قبل از راهاندازی شبکه اترنت، اطمینان حاصل کنید که سیستم زمین تابلو به درستی متصل شده است.
