سوئیچ اترنت بدون مدیریت آلن-برادلی 1783-US6T2H استراتیکس 2000
$123.00
$320.00
توضیحات

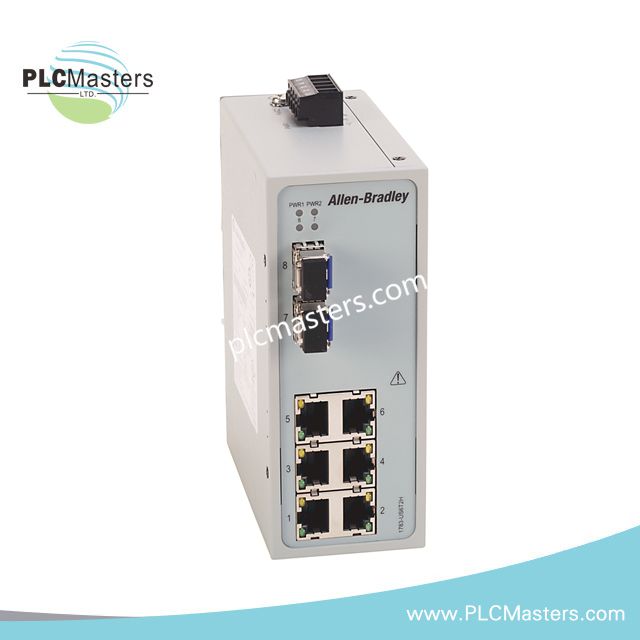

سوئیچ اترنت بدون مدیریت Allen-Bradley 1783-US6T2H Stratix 2000
سوئیچ Allen-Bradley 1783-US6T2H (1783-US6T2H سوئیچ اترنت بدون مدیریت) که برای سوئیچینگ بستههای اترنت صنعتی در شبکههای Stratix 2000 پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم برای ارتباط اترنت مسی و فیبر نوری را فراهم میکند. این دستگاه شامل شش پورت RJ45 اترنت سریع و دو پورت فیبر نوری SFP چند حالته با نشانگر وضعیت پورت است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1783-US6T2H |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 1.00 پوند |
| ابعاد | 114.5 × 76.8 × 45.6 میلیمتر |
| مصرف برق | حداکثر 4.6 W |
| نوع محصول | سوئیچ اترنت بدون مدیریت |
| سری | Stratix 2000 |
| تعداد کل پورتها | 8 |
| پورتهای RJ45 | 6 پورت اترنت سریع |
| پورتهای SFP | 2 پورت فیبر نوری چند حالته اترنت سریع پیشنصب شده SFP |
| سرعت اترنت | 10/100 Mbps |
| آستانه بستهها | 20 بسته در ثانیه در 10 Mbps برای هر پورت؛ 200 بسته در ثانیه در 100 Mbps برای هر پورت |
| ورودی برق | 24 V (12-48 V DC، 18-30 V AC، 50/60 Hz)، SELV |
| جریان نامی | 250 mA DC؛ 500 mA AC |
| حداکثر جریان | 510 mA DC؛ 1100 mA AC |
| حداکثر جریان لحظهای | 0.41 A |
| نوع نصب | نصب در محفظه صنعتی |
| ابعاد محفظه | 4.50 × 3.02 × 1.80 اینچ |
| نمایش وضعیت | دارای نشانگر وضعیت پورتها |
ویژگیهای شبکه صنعتی EtherNet/IP
1783-US6T2H از معماری سوئیچینگ بدون مدیریت Stratix 2000 برای انتقال دادههای اترنت ثابت بین دستگاههای اتوماسیون صنعتی استفاده میکند. سختافزار از شبکههای تعیینشده EtherNet/IP از طریق رابطهای فیزیکی مسی و فیبر اختصاصی بدون پیکربندی نرمافزاری سوئیچ پشتیبانی میکند.
شش پورت RJ45 امکان افزایش تراکم ورودی/خروجی برای کنترلکنندههای PLC متصل، HMIها، درایوها و دستگاههای توزیعشده اترنت را فراهم میکند. دو رابط فیبر نوری چند حالته SFP امکان بخشهای ارتباط نوری در همان ساختار سوئیچینگ بدون مدیریت را میدهند.
سوئیچ دارای نشانگرهای وضعیت پورت برای نظارت بر اتصال فیزیکی است. عملیات شبکه از طریق انتقال بستههای سختافزاری بدون عملکردهای مدیریتی مانند پیکربندی VLAN، کنترل QoS، مسیریابی یا مدیریت شبکه مبتنی بر فریمور انجام میشود.
سؤالات متداول
س: آیا 1783-US6T2H از عملکردهای اترنت مدیریتشده پشتیبانی میکند؟
ج: خیر. 1783-US6T2H یک سوئیچ اترنت بدون مدیریت Stratix 2000 است و ویژگیهای VLAN، QoS، مسیریابی یا مدیریت شبکه قابل پیکربندی را ارائه نمیدهد.
س: چه رابطهای ارتباطی روی سوئیچ موجود است؟
ج: سوئیچ دارای شش پورت RJ45 اترنت سریع و دو پورت فیبر نوری چند حالته اترنت سریع SFP است.
س: چه ورودی تغذیهای برای عملکرد لازم است؟
ج: دستگاه ورودی تغذیه 24 V نامی با دامنه 12-48 V DC یا 18-30 V AC با فرکانس 50/60 Hz و منبع تغذیه SELV را میپذیرد.
راهنمای نصب میدانی
1783-US6T2H را در یک محفظه کنترل صنعتی محافظتشده نصب کنید و واحد را مطابق با الزامات نصب مکانیکی محل نصب محکم کنید. قبل از روشن کردن سوئیچ، دامنه ورودی برق و سیمکشی ترمینالها را بررسی کنید.
برای اتصالات RJ45 از کابلهای اترنت Cat5 یا Cat5e استفاده کنید و سیمکشی ارتباطی را جدا از هادیهای ولتاژ و جریان بالا عبور دهید. شیلد کابلها را مطابق طراحی زمین سیستم کنترل به منظور کاهش تداخل الکترومغناطیسی زمین کنید.
اتصالات فیبر نوری چند حالته سازگار را برای پورتهای SFP نصب کرده و کانکتورهای نوری را از گرد و غبار و آسیب مکانیکی محافظت کنید. پس از تکمیل اتصالات اترنت، نشانگرهای وضعیت پورت را تأیید کنید.
عملیات زمینکردن مناسب برای محفظه و سیمکشی تغذیه را حفظ کنید. قبل از راهاندازی سیستم، تمام اتصالات ترمینال را برای درگیری مکانیکی صحیح بررسی کنید.
