ماژول رابط اترنت آلن-برادلی 1785-ENET
$123.00
$320.00
توضیحات

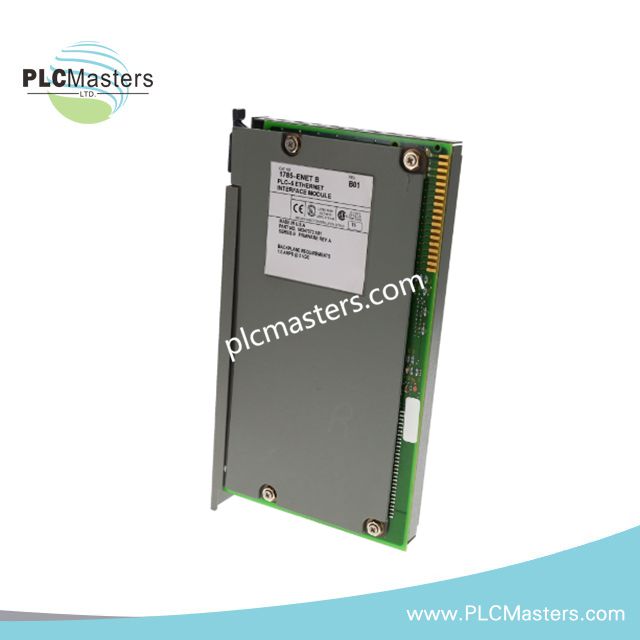

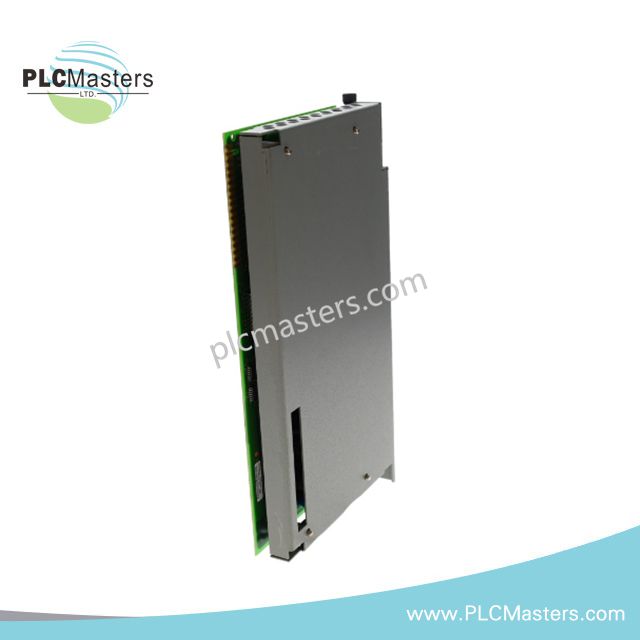

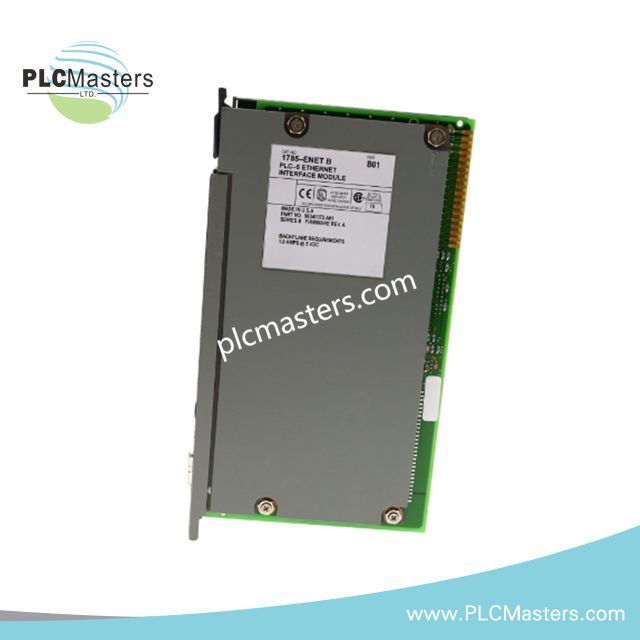

ماژول رابط اترنت Allen-Bradley 1785-ENET
ماژول Allen-Bradley 1785-ENET (ماژول ارتباطی 1785-ENET) که برای پردازش ارتباطات اترنت در پلتفرمهای کنترلر PLC-5 پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را از طریق رابط نصب شده روی بکپلین با یک پورت اترنت RJ45 فراهم میکند که از انتقال داده با سرعت 10/100 Mbps و پیامرسانی فرآیند EtherNet/IP پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1785-ENET |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| نوع ماژول | ماژول ارتباطی رابط اترنت |
| خط تولید | PLC-5 |
| وزن | 1.74 پوند |
| مصرف برق | 5 W |
| جریان بکپلین | 1.0 آمپر در 5 ولت DC |
| پروتکل ارتباطی | EtherNet/IP |
| رابط اترنت | 1 پورت RJ45 |
| سرعت انتقال | 10/100 Mbps |
| عملکرد ارتباطی | پیامرسانی فرآیند |
| اتصال پردازنده PLC | اتصال مستقیم به کانال 3 پردازنده PLC-5 |
| حداکثر تعداد ماژولها در هر سیستم | 4 |
| منبع تغذیه خارجی | نیاز ندارد |
| نمایشگرهای وضعیت | LEDهای STAT، 10M، 100M |
| تبعیض حرارتی | 17.06 BTU/hr |
| تاخیر سیگنال | خاموشی AC: 29 +/- 8 میلیثانیه؛ خاموشی DC: 30 +/- 7 میلیثانیه |
ویژگیهای رابط شبکه EtherNet/IP و PLC-5
ماژول 1785-ENET اتصال اترنت را برای کنترلرهای PLC-5 از طریق رابط بکپلین شاسی 1785 فراهم میکند. این ماژول پیامهای فرآیند را بین کانالهای پردازنده PLC-5 و شبکههای EtherNet/IP از طریق پورت ارتباطی RJ45 یکپارچه منتقل میکند.
این ماژول رفتار ارتباط صنعتی قطعی را از طریق اتصال مستقیم به کانال پردازنده و تبادل داده اترنت پشتیبانی میکند. سازگاری پیکربندی شامل نسخههای کنترلر PLC-5 در خانوادههای محصول سری A تا سری E، از جمله کنترلرهای بهبود یافته، اترنت و ControlNet PLC-5 است.
در معماری PLC آلن-برادلی، عملکرد ماژول به پارامترهای ارتباطی باس بکپلین و سازگاری نسخه پردازنده بستگی دارد. 1785-ENET از مقیاسپذیری چگالی I/O از طریق نصب تا چهار ماژول ارتباطی در هر پیکربندی سیستم پشتیبانی میکند.
سؤالات متداول
س: ماژول 1785-ENET چه رابط اترنتی ارائه میدهد؟
ج: این ماژول یک رابط اترنت RJ45 ارائه میدهد که از ارتباط EtherNet/IP با سرعت انتقال 10/100 Mbps پشتیبانی میکند.
س: ماژول 1785-ENET چگونه برق عملیاتی خود را دریافت میکند؟
ج: این ماژول برق خود را از طریق بکپلین شاسی PLC-5 دریافت میکند و نیازی به منبع تغذیه خارجی ندارد.
س: اتصال پردازنده PLC-5 که توسط 1785-ENET استفاده میشود کدام است؟
ج: این ماژول به طور مستقیم به کانال 3 پردازنده PLC-5 برای پردازش ارتباطات اترنت متصل میشود.
راهنمای نصب در محل
ماژول 1785-ENET را در شکاف شاسی سازگار 1785 PLC-5 نصب کنید و قبل از روشن کردن سیستم، اتصال صحیح کانکتور بکپلین را تأیید کنید. پیش از نصب، سازگاری نسخه پردازنده PLC-5 را بررسی نمایید.
کابل اترنت را به رابط RJ45 متصل کرده و سیمکشی ارتباطی را جدا از هادیهای ولتاژ بالا و منابع تداخل الکترومغناطیسی عبور دهید. از روشهای کابلکشی صنعتی اترنت با روشهای مناسب اتصال زمین شیلد مطابق با نیازهای نصب سیستم استفاده کنید.
پس از راهاندازی، نمایشگرهای وضعیت ماژول را بررسی کنید. وضعیت LEDهای STAT، 10M و 100M را در هنگام راهاندازی شبکه تأیید کرده و پارامترهای ارتباط EtherNet/IP را در محیط پیکربندی PLC-5 کنترل کنید.
ویژگیها
حداقل مقدار سفارش (MOQ)
ما سفارشهای عمده را میپذیریم و حداقل تعداد سفارش فقط یک واحد است.
گواهینامهها و مستندات
به درخواست، ما میتوانیم تمام مدارک لازم، از جمله گواهیهای مبدا/انطباق و سایر مدارک صادراتی مورد نیاز را ارائه دهیم.
زمان ارسال
برای کالاهای موجود در انبار، هدف ما تحویل در عرض ۱ تا ۳ روز پس از تأیید پرداخت است. کالاهایی که زمان تحویل مشخصی دارند، طبق برنامه اعلام شده تحویل داده خواهند شد.
روشهای پرداخت
ما پرداخت 100% T/T (انتقال تلگرافی) را قبل از ارسال قبول میکنیم. برای کالاهایی با زمان تحویل، 30% پیشپرداخت لازم است و 70% باقیمانده قبل از ارسال پرداخت میشود. برای انتقالات RMB، لطفاً اگر نمایندهای در چین دارید با ما تماس بگیرید.
گارانتی
ما یک سال گارانتی استاندارد برای تمام کالاهای جدید و اصلی ارائه میدهیم. اگر به گارانتی تمدید شده نیاز دارید، لطفاً برای جزئیات هزینه اضافی با ما تماس بگیرید.
سیاست بازپرداخت و بازگشت
رضایت شما برای ما مهم است. اگر نیاز به بازگرداندن کالا دارید، باید این کار ظرف ۳۰ روز از تاریخ سفارش انجام شود. محصول باید استفاده نشده، باز نشده و در بستهبندی اصلی خود با تمام لوازم جانبی همراه باشد. بازپرداختها ظرف ۵-۷ روز کاری پس از دریافت کالای بازگردانده شده پردازش میشوند. لطفاً توجه داشته باشید که هزینههای حمل و نقل و هزینههای مرتبط قابل بازپرداخت نیستند.
