ماژول پردازنده Allen-Bradley 1785-L20B/E PLC-5
$123.00
$320.00
توضیحات

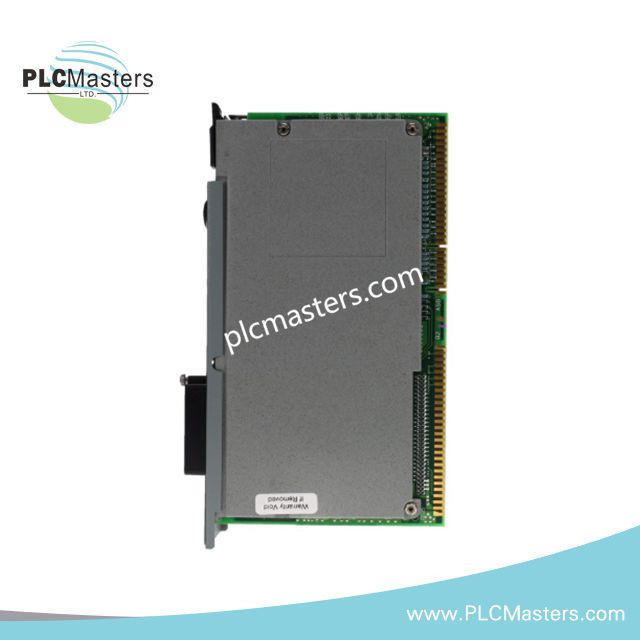

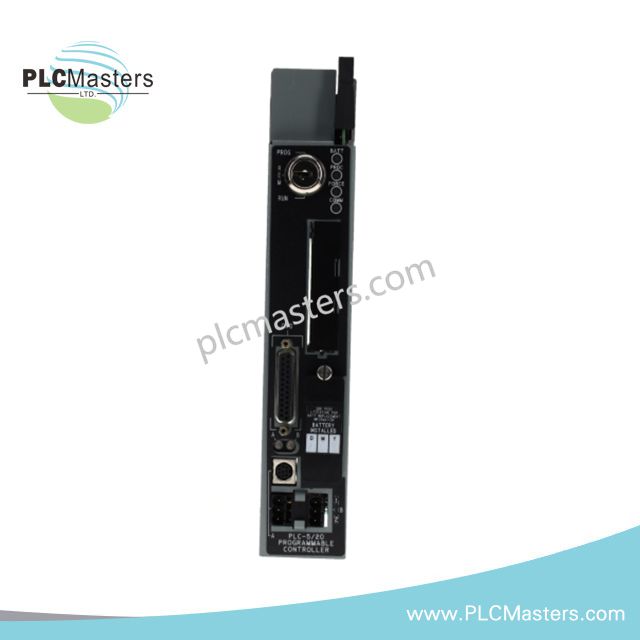

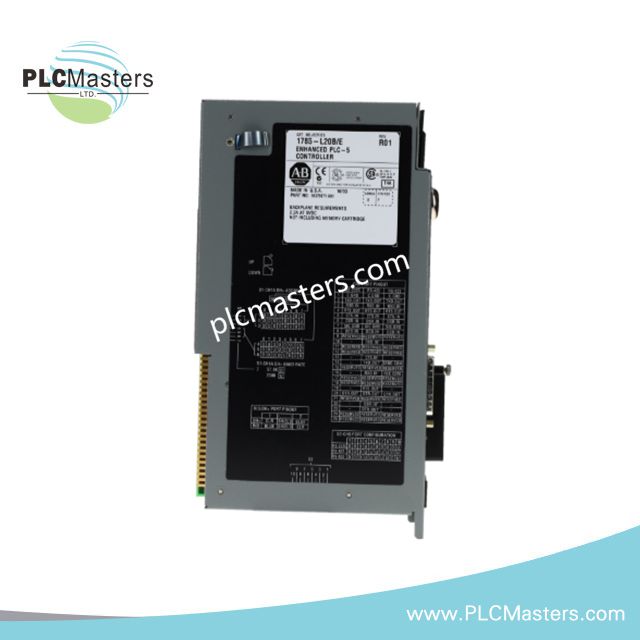

ماژول پردازنده Allen-Bradley 1785-L20B/E PLC-5
ماژول Allen-Bradley 1785-L20B/E (1785-L20B ماژول پردازنده PLC-5) که برای اجرای منطق و مدیریت ارتباطات در پلتفرمهای کنترل PLC-5 پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را از طریق بکپلین شاسی 1771 I/O با رابطهای ارتباطی DH+، Remote I/O و سریال فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1785-L20B/E |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| نوع ماژول | ماژول پردازنده PLC-5 |
| خط تولید | PLC-5 |
| وزن | 2.60 پوند |
| دمای کاری | 0 درجه سانتیگراد تا 60 درجه سانتیگراد |
| مصرف برق | 12 W |
| جریان بکپلین | 2.3 آمپر در 5 ولت DC |
| نوع پردازنده | پردازنده استاندارد PLC-5/20 |
| حافظه کاربر | 2K کلمه با باتری پشتیبان (حداکثر 16K کلمه طبق مشخصات حافظه) |
| پورتهای ارتباطی | 1 عدد DH+، 1 عدد DH+/Remote I/O، 1 عدد پورت سریال RS-232/422/423 |
| حداکثر ظرفیت I/O | 1024 نقطه (512 ورودی و 512 خروجی) |
| سازگاری با شاسی | شاسی 1771 I/O |
| نوع باتری | باتری لیتیومی برای حفظ حافظه |
| زمان اسکن I/O | 10 میلیثانیه در 57.6 کیلوبیت بر ثانیه، 7 میلیثانیه در 115.2 کیلوبیت بر ثانیه، 3 میلیثانیه در 230.4 کیلوبیت بر ثانیه |
| نمایشگرهای وضعیت | LEDهای برق، خطا و ارتباطات |
| دمای ذخیرهسازی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
ارتباط بکپلین PLC-5 و سازگاری فریمور
ماژول پردازنده 1785-L20B/E منطق کنترل PLC-5 را از طریق رابط بکپلین شاسی 1771 اجرا میکند. این پردازنده اجرای برنامه کاربر، اسکن I/O محلی و از راه دور و تبادل ارتباطات را از طریق کانالهای Data Highway Plus، Remote I/O و ارتباط سریال مدیریت میکند.
در معماری PLC آلن-برادلی، پردازنده به رفتار ارتباط باس بکپلین و سازگاری فریمور بین ماژول CPU، ماژولهای I/O و دستگاههای ارتباطی وابسته است. این ماژول از مقیاسپذیری چگالی I/O در محدوده سیستم PLC-5 پشتیبانی کرده و مسیرهای ارتباطی متعددی برای پیکربندیهای کنترل توزیعشده فراهم میکند.
پردازنده از ارتباط شبکهای قطعی PLC-5 از طریق لینکهای DH+ و Remote I/O پشتیبانی میکند. سازگاری فریمور فلش و تأیید نسخه پردازنده هنگام ادغام ماژول در نصبهای موجود PLC-5 ضروری است.
سؤالات متداول
س: چه رابطهای ارتباطی در ماژول پردازنده 1785-L20B/E موجود است؟
ج: این ماژول رابطهای DH+، DH+/Remote I/O و ارتباط سریال RS-232/422/423 را فراهم میکند.
س: چگونه 1785-L20B/E برنامه کاربر را در هنگام قطع برق حفظ میکند؟
ج: پردازنده از حافظه پشتیبانیشده با باتری لیتیومی برای حفظ برنامه استفاده میکند.
س: برای نصب 1785-L20B/E به چه شاسیای نیاز است؟
ج: این ماژول برای نصب در شاسی 1771 I/O سازگار طراحی شده و برق عملیاتی را از طریق بکپلین شاسی دریافت میکند.
راهنمای نصب در محل
ماژول پردازنده 1785-L20B/E را در شکاف اختصاصیافته شاسی 1771 I/O نصب کرده و پیش از راهاندازی سیستم، اتصال صحیح کانکتور بکپلین را تأیید کنید. سازگاری نسخه پردازنده با ماژولهای I/O و سختافزار ارتباطی موجود PLC-5 را بررسی نمایید.
سیمکشی DH+، Remote I/O و ارتباط سریال را مطابق با الزامات نصب PLC-5 متصل کنید. کابلهای ارتباطی را از سیمکشی برق با ولتاژ بالا جدا کرده و روشهای مناسب اتصال زمین شیلد را برای کاهش تداخل الکترومغناطیسی اعمال کنید.
پس از نصب، در دسترس بودن برق شاسی، وضعیت باتری و LEDهای تشخیصی پردازنده را بررسی کنید. آدرسدهی I/O، پارامترهای ارتباطی و اجرای برنامه کاربر را پیش از راهاندازی سیستم PLC-5 تأیید نمایید.
