آلن برادلی 1788-CNCHKR کنترلنت نتچکر
$123.00
$320.00
توضیحات

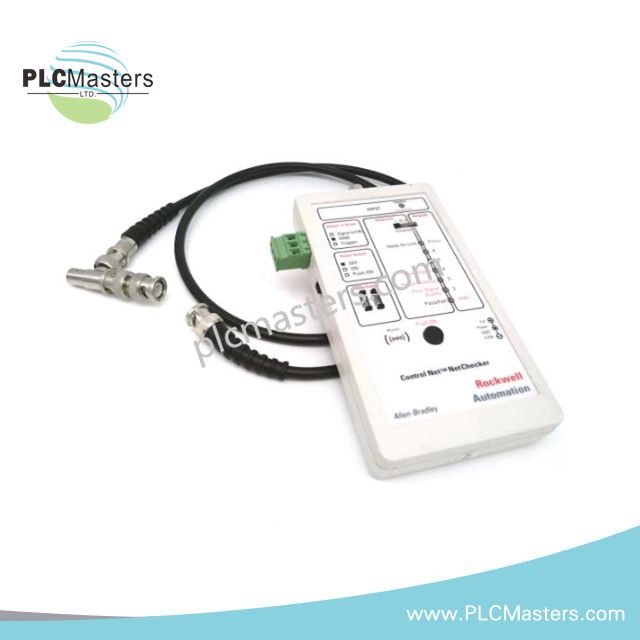

آلن بردلی 1788-CNCHKR کنترلنت نتچکر
آلن بردلی 1788-CNCHKR، که بهعنوان 1788-CNCHKR کنترلنت نتچکر نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای تشخیص فعال شبکه کواکسیال ControlNet در بسترهای شبکه ControlNet عمل میکند. این ابزار تشخیصی دستی، انتخاب آدرس گره، نمایش وضعیت با LED و عملکردهای پایش سیگنال را فراهم میکند.
تجزیه پسوند و ماتریس مدل
مستندات فنی موجود، 1788-CNCHKR را بهعنوان یک شماره کاتالوگ ثابت در خط تولید دستگاههای اتصال 1788 آلن بردلی معرفی میکند. هیچ تجزیه پسوند اضافی یا ماتریس سفارش قابل تنظیم مشخص نشده است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1788-CNCHKR |
| برند | آلن بردلی |
| نوع محصول | کنترلنت نتچکر |
| خط تولید | دستگاههای اتصال 1788 |
| وزن | 0.75 پوند |
| مصرف برق | باتریخور، عمر باتری 6 ساعت |
| باتریهای مورد نیاز | 2 عدد باتری AA با ولتاژ 1.5 ولت DC |
| رابط شبکه | سیگنال کواکسیال ControlNet |
| کانکتور BNC | 1 عدد BNC |
| نمایشگر | 8 نشانگر وضعیت دو رنگ قرمز/سبز |
| نشانگرهای وضعیت | حالتهای تشخیصی یا نمودار میلهای |
| بوق | هشدار صوتی خطا از نوع پیزو |
| ورودی DC | جک برق DC خارجی |
| کانکتور اسیلوسکوپ | کانکتور 3 پین فونیکس |
| دامنه آدرس گره | از 0 تا 99 |
| کلید عملکرد | انتخاب 4 حالته تشخیص/نمودار میلهای |
| کلید پاور | کلید 3 حالته خاموش/روشن/فشار برای روشن |
یکپارچهسازی شبکههای تعیینشده Profinet / EtherNet-IP
1788-CNCHKR یک ابزار تشخیصی قابل حمل ControlNet است که برای تأیید لایه فیزیکی شبکه طراحی شده است. این ابزار شرایط ارتباطی فعال کواکسیال ControlNet را از طریق رابط BNC پایش میکند و بازخورد تشخیصی بصری را از طریق نشانگرهای وضعیت دو رنگ ارائه میدهد.
تشخیص شبکه صنعتی آلن بردلی بر تحلیل صحت ارتباط، شناسایی گرههای شبکه و روشهای عیبیابی میدانی تکیه دارد. این دستگاه از ورود آدرس گره از طریق کلیدهای چرخشی دو رقمی دهدهی پشتیبانی میکند و انتخاب آستانه تشخیص را از طریق کلید عملکرد فراهم میآورد.
سؤالات متداول
س: آیا 1788-CNCHKR امکان کار با برق دائمی خارجی را دارد؟
ج: دستگاه از برق DC خارجی از طریق جک DC پشتیبانی میکند. همچنین عملکرد عادی با دو باتری AA با ولتاژ 1.5 ولت DC نیز امکانپذیر است.
س: چه نوع کانکتوری برای پایش اسیلوسکوپ استفاده میشود؟
ج: ماژول یک کانکتور 3 پین فونیکس برای اتصال اسیلوسکوپ فراهم میکند.
س: چگونه گره ControlNet برای تست تشخیصی انتخاب میشود؟
ج: آدرس گره هدف با استفاده از کلیدهای چرخشی دو رقمی دهدهی با دامنه آدرس از 0 تا 99 وارد میشود.
راهنمای نصب میدانی
-
رابط BNC را مستقیماً به بخش کواکسیال ControlNet تحت آزمایش طبق روش دسترسی شبکه متصل کنید.
-
قبل از شروع اندازهگیریهای تشخیصی، آدرس گره انتخاب شده را تأیید کنید.
-
اتصالات تشخیصی را از سیمکشیهای ولتاژ بالا و هادیهای برق پر نویز بهطور فیزیکی جدا نگه دارید.
-
از کانکتور اسیلوسکوپ ارائه شده فقط با تجهیزات اندازهگیری سازگار استفاده کنید.
-
قبل از استفاده در محل، وضعیت باتری را بررسی کنید و در صورت نیاز از جک برق DC خارجی استفاده نمایید.
-
در هنگام بازرسی سیگنال کواکسیال ControlNet، به پوشش و زمین کردن کابلها توجه کنید.
-
سیمکشی داخلی یا پیکربندی کلیدها را فراتر از عملکردهای تشخیصی مشخص شده تغییر ندهید.
