دستگاه اتصال Allen-Bradley 1788-EN2DNR EtherNet/IP به DeviceNet
$123.00
$320.00
توضیحات

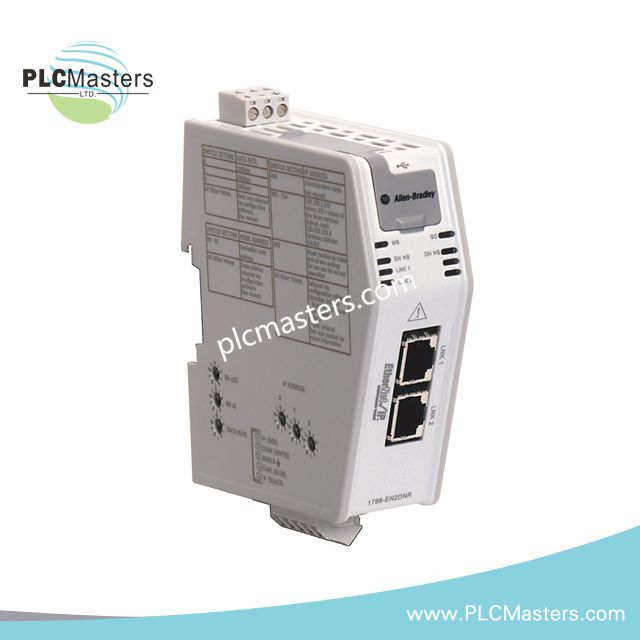

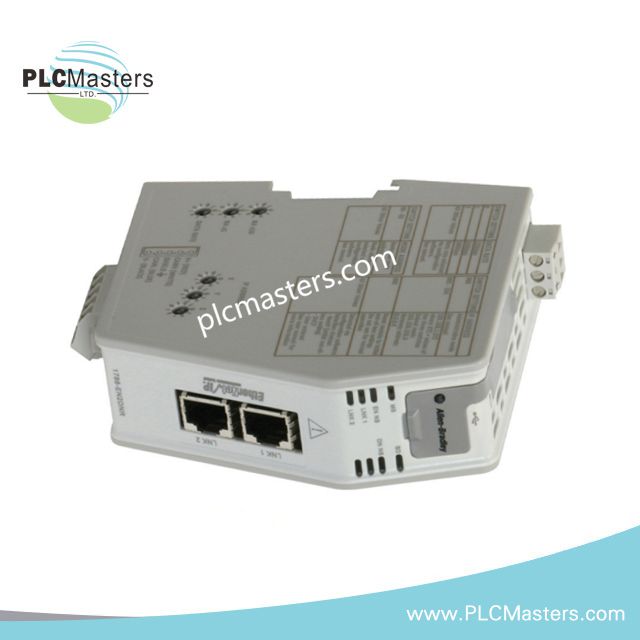

دستگاه اتصال EtherNet/IP به DeviceNet مدل Allen-Bradley 1788-EN2DNR
دستگاه Allen-Bradley 1788-EN2DNR (1788-EN2DNR دستگاه اتصال EtherNet/IP به DeviceNet) برای تبادل دادههای شبکهای EtherNet/IP و DeviceNet در سیستمهای کنترل صنعتی پیکربندی شده است و اجرای فیزیکی و الکتریکی مستقیم بین کنترلرهای CIP و دستگاههای میدانی DeviceNet را فراهم میکند. این ماژول به صورت یک دروازه مستقل نصبشده روی ریل DIN عمل میکند و از عملکرد اسکنر DeviceNet و خدمات ارتباطی EtherNet/IP پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1788-EN2DNR |
| برند | Allen-Bradley / Rockwell Automation |
| نوع دستگاه | دستگاه اتصال EtherNet/IP به DeviceNet |
| کشور سازنده | ایالات متحده آمریکا |
| وزن | 0.26 کیلوگرم |
| ابعاد | 120 × 200 × 87 میلیمتر |
| دمای کاری | از -25 درجه سانتیگراد تا +60 درجه سانتیگراد |
| مصرف برق | حدود 4.2 W معمولی |
| تأمین برق منطق | 24 VDC SELV/PELV، -15% / +20%، حداکثر 100 میلیآمپر |
| نیاز برق DeviceNet | 24 VDC SELV/PELV، حداکثر 60 میلیآمپر |
| پورتهای اترنت | 2 عدد RJ-45، 10/100 Mbps، حالت تمام/نیم دوطرفه |
| رابط DeviceNet | 1 عدد ترمینال پلاگین 5 پین Phoenix |
| اتصالات EtherNet/IP | 32 اتصال کلاس 0 ایمنی، 21 اتصال کلاس 1، 16 اتصال کلاس 3 |
| حداکثر تعداد گرههای DeviceNet | تا 63 گره |
| ظرفیت حافظه ADR | 256 کیلوبایت |
| روش نصب | ریل DIN به عرض 35 میلیمتر |
| رده حفاظتی بدنه | IP20 سبک باز |
| ولتاژ ایزولاسیون | 30 ولت عایقبندی پایه پیوسته، تست شده با 720 VDC به مدت 60 ثانیه |
یکپارچهسازی شبکه EtherNet/IP و DeviceNet
دستگاه 1788-EN2DNR تبدیل پروتکل و مسیریابی دادهها بین شبکههای کنترلر EtherNet/IP و شبکههای میدانی DeviceNet را انجام میدهد. عملکرد اسکنر DeviceNet یکپارچه امکان ارتباط با حداکثر 63 گره برده DeviceNet را بدون نیاز به ماژول اسکنر جداگانه در رک فراهم میکند.
این دستگاه از توپولوژیهای حلقه سطح دستگاه (DLR)، خطی و ستارهای شبکههای EtherNet/IP از طریق دو پورت RJ-45 پشتیبانی میکند. جداول دادههای ورودی/خروجی داخلی، نگاشت متمرکز بین مجموعههای EtherNet/IP و ساختارهای داده گرههای DeviceNet را فراهم میآورند.
ماژول شامل عملکرد جایگزینی خودکار دستگاه (ADR) با استفاده از حافظه غیر فرار 256 کیلوبایتی برای بازیابی پیکربندی گرههای DeviceNet است. اتصالات ایمنی کلاس 0 CIP و عملکرد عبور ورودی/خروجی ایمنی برای معماریهای شبکه ایمنی سازگار پشتیبانی میشوند.
سؤالات متداول
س: آیا 1788-EN2DNR به ماژول اسکنر DeviceNet در رک ControlLogix نیاز دارد؟
ج: خیر. این دستگاه دارای عملکرد اسکنر DeviceNet یکپارچه است و از طریق رابط مستقل خود با گرههای DeviceNet ارتباط برقرار میکند.
س: چه توپولوژیهای شبکه اترنت توسط این ماژول پشتیبانی میشود؟
ج: این ماژول توپولوژیهای حلقه سطح دستگاه (DLR)، خطی و ستارهای شبکه EtherNet/IP را از طریق دو پورت اترنت پشتیبانی میکند.
س: آیا ماژول میتواند پارامترهای گره DeviceNet را پس از تعویض دستگاه بازیابی کند؟
ج: بله. عملکرد جایگزینی خودکار دستگاه دادههای پیکربندی DeviceNet را در حافظه 256 کیلوبایتی یکپارچه ذخیره میکند.
راهنمای نصب میدانی
- ماژول را روی ریل DIN به عرض 35 میلیمتر داخل یک محفظه مناسب برای تجهیزات سبک باز با رده حفاظتی IP20 نصب کنید.
- تأمین برق 24 VDC منطق را با استفاده از منبع تغذیه تنظیمشده SELV/PELV مطابق با الزامات نصب متصل کنید.
- سیمکشی ارتباطات اترنت را از سیمهای برق با ولتاژ بالا و مدارهای سوئیچینگ جریان بالا جدا کنید.
- در صورت نیاز به محیط شبکه صنعتی، از کابلهای ارتباطی شیلددار استفاده کنید.
- سیمکشی DeviceNet را مطابق با قوانین نصب کابلهای تنه و انشعاب DeviceNet خاتمه دهید.
- قبل از راهاندازی، وضعیت لینک اترنت، آدرسدهی گرههای DeviceNet و پارامترهای ارتباط کنترلر را بررسی کنید.
- برای کاهش تداخل ارتباطی، اتصال زمین و خاتمه شیلد را به درستی حفظ کنید.
