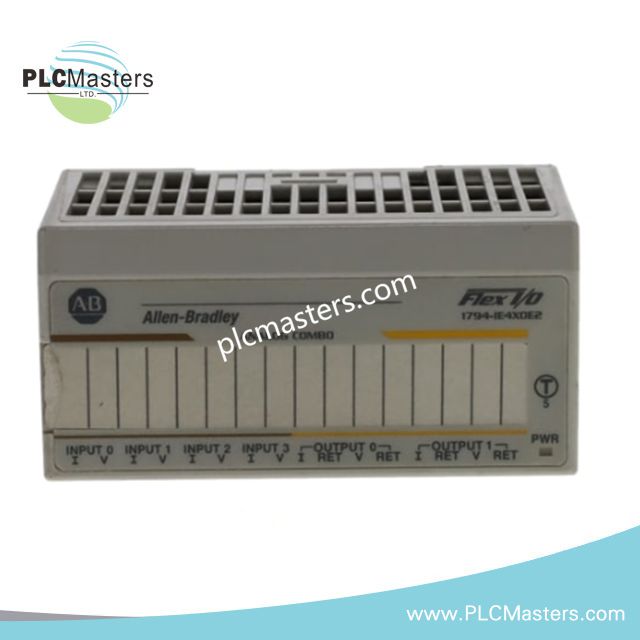

ماژول آنالوگ با چگالی بالا Allen-Bradley 1794-IE4XOE2 Flex I/O
$123.00
$320.00
توضیحات
ماژول آنالوگ با چگالی بالا Allen-Bradley 1794-IE4XOE2 Flex I/O
Allen-Bradley 1794-IE4XOE2، که بهعنوان 1794-IE4XOE2 ماژول آنالوگ با چگالی بالا Flex I/O نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنال آنالوگ و اجرای خروجی در سیستمهای Allen-Bradley Flex I/O 1794 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-IE4XOE2 |
| برند | Allen-Bradley |
| ساخت | ایالات متحده |
| وزن | 0.3 پوند |
| مصرف برق | جریان FlexBus: 20 میلیآمپر |
| نوع محصول | ماژول آنالوگ با چگالی بالا Flex I/O |
| خط تولید | Flex I/O 1794 |
| کانالهای ورودی | 4 ورودی آنالوگ تکپایانهای، بدون ایزولاسیون |
| کانالهای خروجی | 2 خروجی آنالوگ تکپایانهای، بدون ایزولاسیون |
| سیگنالهای ورودی | 0-20 میلیآمپر، 4-20 میلیآمپر، +/-10 ولت DC، 0-10 ولت DC |
| سیگنالهای خروجی | 0-20 میلیآمپر، 4-20 میلیآمپر، +/-10 ولت DC |
| رزولوشن | 12 بیت بهعلاوه علامت |
| نوع تبدیل | مدولاسیون عرض پالس (PWM) |
| نصب | نصب روی ریل DIN |
| سازگاری با پایه ترمینال | 1794-TB2، 1794-TB3، 1794-TB3S، 1794-TB3T، 1794-TB3TS |
| تبعیض حرارتی | 10.2 BTU/hr در 31.2 ولت DC حداکثر |
شبکههای تعیینکننده Profinet / EtherNet-IP و مقیاسپذیری چگالی I/O
ماژول 1794-IE4XOE2 برای معماریهای کنترل توزیعشده Flex I/O طراحی شده است که نیاز به چگالی کانال آنالوگ فشرده دارند. این ماژول چهار کانال ورودی آنالوگ و دو کانال خروجی آنالوگ را از طریق یک موقعیت رابط Flex I/O ارائه میدهد. پیکربندی سیگنال از حالتهای اندازهگیری جریان و ولتاژ بدون ایزولاسیون ورودی پشتیبانی میکند. ماژول از طریق رابط FlexBus ارتباط برقرار میکند و از واحد پایه ترمینال نصبشده برای اتصال سیمکشی میدانی استفاده میکند.
طراحی ماژول از مقیاسپذیری چگالی I/O در مجموعههای توزیعشده I/O آلن-برادلی پشتیبانی میکند. پیکربندی پارامترهای کانال، دامنههای سیگنال و حالتهای عملیاتی از طریق محیط کنترلر متصل شده بر اساس نیازهای پیکربندی سیستم Flex I/O انجام میشود.
سؤالات متداول (FAQ)
س: آیا 1794-IE4XOE2 کانالهای ورودی یا خروجی آنالوگ ایزوله شده ارائه میدهد؟
ج: خیر. این ماژول از کانالهای ورودی و خروجی آنالوگ تکپایانهای و بدون ایزولاسیون استفاده میکند.
س: کدام واحدهای پایه ترمینال با این ماژول سازگار هستند؟
ج: این ماژول باید با واحدهای پایه ترمینال 1794-TB2، 1794-TB3، 1794-TB3S، 1794-TB3T یا 1794-TB3TS استفاده شود.
س: ماژول از چه دامنههای سیگنال آنالوگی پشتیبانی میکند؟
ج: ورودیها از پیکربندیهای 0-20 میلیآمپر، 4-20 میلیآمپر، +/-10 ولت DC و 0-10 ولت DC پشتیبانی میکنند. خروجیها از پیکربندیهای 0-20 میلیآمپر، 4-20 میلیآمپر و +/-10 ولت DC پشتیبانی میکنند.
راهنمای نصب در محل
ماژول 1794-IE4XOE2 را روی یک مجموعه ریل DIN سازگار با پایه ترمینال Flex I/O مناسب نصب کنید. قبل از اتصال سیمکشی میدانی، انتخاب پایه ترمینال را تأیید کنید.
سیمکشی سیگنال آنالوگ را جدا از هادیهای برق با ولتاژ بالا و مدارهای سوئیچینگ فرکانس بالا عبور دهید تا تداخل الکتریکی کاهش یابد. از روشهای مناسب اتصال شیلد مطابق با استاندارد نصب سیستم کنترل استفاده کنید.
نوع سیگنال دستگاه میدانی را قبل از پیکربندی کانال تأیید کنید. حلقههای جریان و سیگنالهای ولتاژ باید به ترمینالهای ورودی یا خروجی مربوطه که در مستندات سیمکشی ماژول تعریف شدهاند، متصل شوند.
قبل از راهاندازی سیستم، صحت اتصال FlexBus را بررسی کنید. پس از نصب، شناسایی کنترلر، پیکربندی کانال و مقیاسبندی سیگنال آنالوگ را تأیید کنید.
